文化財建造物の雷リスク
文化財建物は木材建築のため火災報知設備が重要な役割を果たしており、建屋内の全フロアに設置された感知器や受信器と接続されています。
また、樹木に囲まれた敷地に文化財建物が建築されていることから、外部の近隣樹木等からの落雷にも注意が必要となります。
ウィークポイント
- 感知器や受信器は、監視盤とは多芯平衡回線にて接続されており、誘導雷による雷サージ侵入リスクが発生している。
- 監視盤は、重要な設備であることから、電源系からの雷サージリスクを排除しておくことが重要である。
- 火災し易い建造物であることから、近隣の避雷からの誘導雷や逆流雷に対しても雷サージ侵入リスクが発生している。

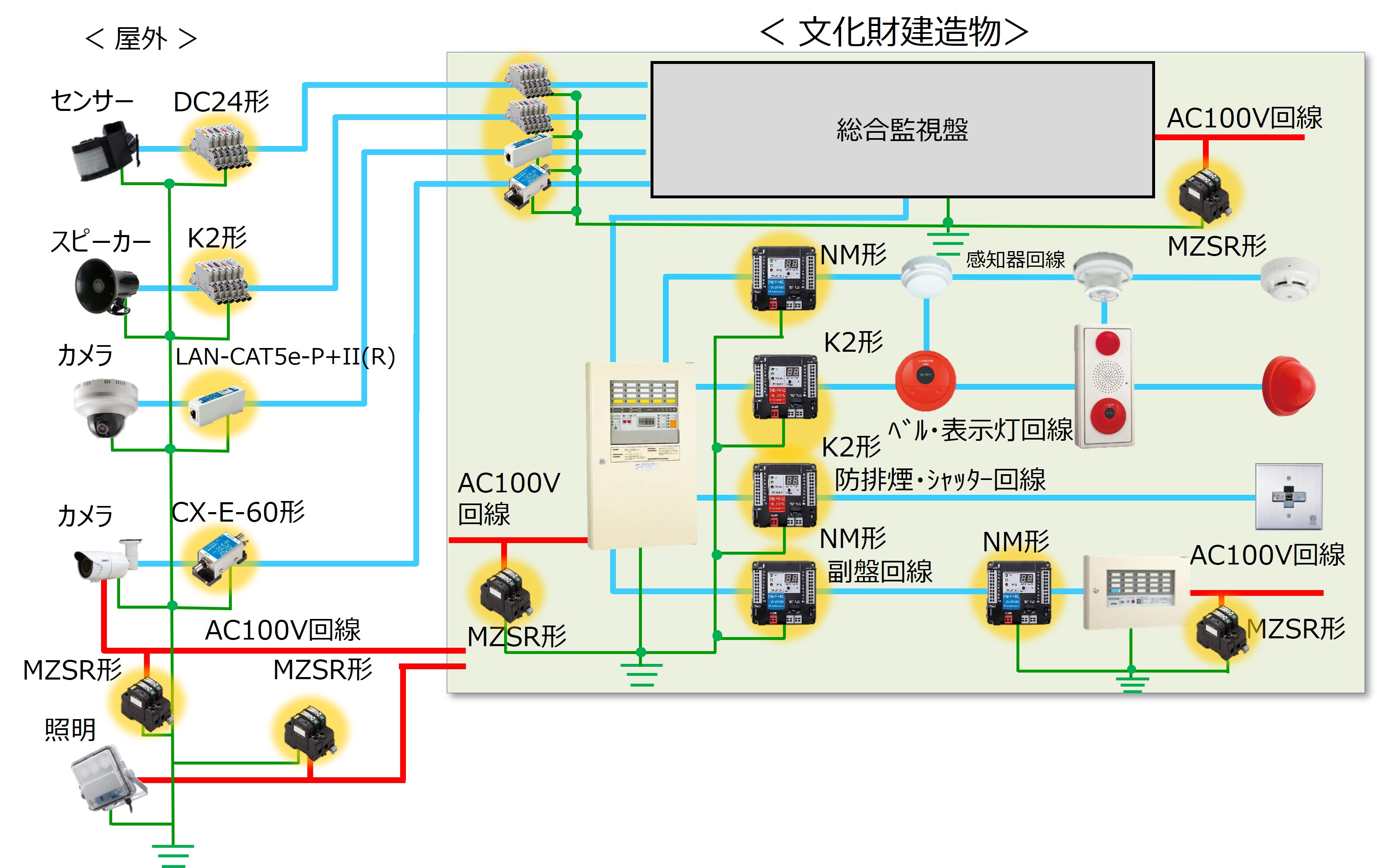

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | SMBP-MZSR200JK2 |
| 外部分離器 | FDS-20kA-NB +KH1551 +HC-15 |
| 通信用SPD | SMB-P・R-NM(H) |
| 通信用SPD | SMB-P・R-K2 |
| 通信用SPD | ZP-DC24JK(差し込み端子タイプ、ねじ端子タイプ) |
| 通信用SPD | SMB-P・R-485 |
| 同軸用SPD | CX-E-60(R) |
対策ポイント
感知器や受信器との通信ケーブルに信号用SPD(多芯用SPD)を設置し、監視盤側端末側の機器を保護する。
監視盤は、最重要設備であることから、信号用SPD/電源用SPDを設置し、機器を保護する。
