電源用SPD

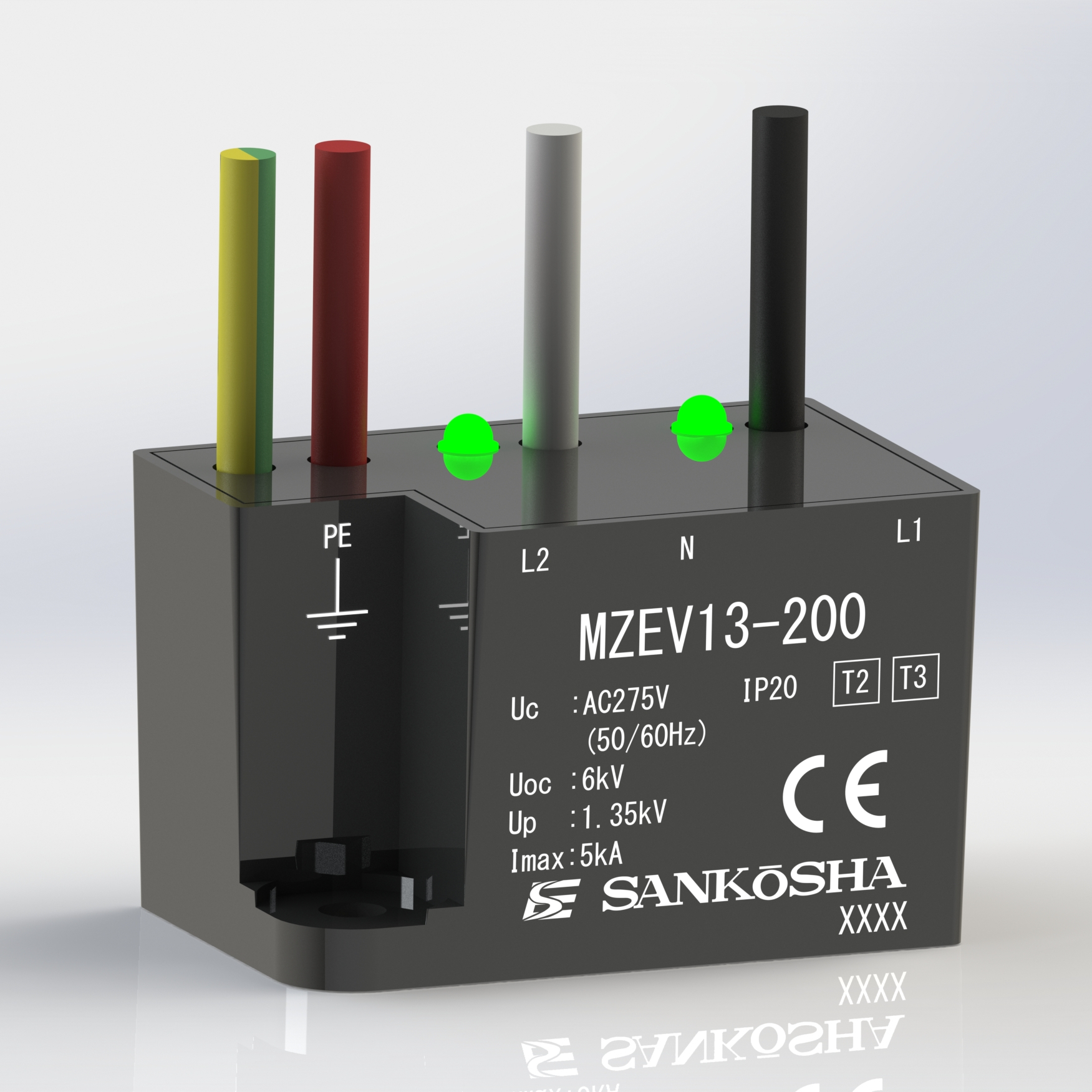

交流100/200V系 単相3線用 クラスII,III SPD | MZEV13-200ページ印刷
IEC 61643-11:2011 / JIS C 5381-11:2014
UL File Number:E328370
CEマーキング
環境条件
使用場所： 屋内
使用温度・湿度： -40°C ～ +85°C、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +85°C、90% 以下（結露のないこと）
外形寸法図（単位: mm）
電線
| 識別と色 | L1：黒、L2：赤、N：白、PE：緑/黄 |
| サイズ | L1、L2、N、PE：AWG 14 |
仕様
| 試験規格 | ー |
IEC 61643-11:2011 / JIS C 5381-11:2014 UL1449 5th Edition |
|---|---|---|
| 試験クラス分類 | IEC 61643-11:2011 / JIS C 5381-11:2014 |
クラス II、III |
| UL1449 5th Edition |
Type 2 SPD |
|
| 定格動作電圧 |
単相3線 |
交流 240 / 120 V |
| 最大連続使用電圧 UC |
L - L、L - PE |
交流 275 V |
| 開回路電圧 UOC |
1.2/50 μs |
6 kV |
| 電圧防護レベル UP |
L - PE 、N - PE |
1.35 kV 以下 |
| 過電流保護 | IEC 61643-11:2011 / JIS C 5381-11:2014 |
MCCB：50AF / 50AT |
| UL1449 5th Edition |
Fuse：EDISON FUSE INC LESRK2.5* |
|
| 定格短絡電流 ISCCR | L - PE | 交流 5 kA |
| 一時的過電圧特性 UT | L - PE、N - PE | 交流 335 V、5s |
| 漏電電流 IPE | L - PE、N - PE間、交流 255 V | 1 mA 以下 |
| 公称放電電流 In | 8/20 μs | 3 kA【1線】 |
| 最大放電電流 Imax | 8/20 μs | 5 kA【1線】 |
| 電圧保護定格 VPR |
L - L、L - N |
2.0 kV |
|
L - PE、N -PE |
1.5 kV |
|
| ポートの数 | 1ポート | |
| 取付方法 | ねじ固定 | |
| 保護等級の分類 | ー | IP 20 |
| 劣化表示 |
LED点灯: 正常/ LED消灯: 劣化（要交換） |
|
| 質量 | ー |
約 56 g |
