電源用SPD

小型電源用SPD｜MZEV[12,13,33]-200シリーズページ印刷

IEC 61643-11:2011 / JIS C 5381-11:2014
UL File Number:E328370
CEマーキング

低圧電源用 JIS クラスII, III SPD
交流100V系または交流200V系

低圧電源機器の保護に
・EV充電装置などの各種装置の電源保護用
・照明盤などの盤内への組み込み

・小型で装置内に省スペースで設置可能、ネジ固定品
・1台で、線間、対地間を同時に保護可能
・劣化表示機能、切離し機構搭載

キーワード	クラスII　クラスIII　交流100V　交流200V
製品情報	製品名：MZEV[]-200シリーズ

この製品についてのお問い合わせはこちら

環境条件

使用場所：　機器室および器具箱内

使用温度・湿度：　-40°C ～ +85°C、90% 以下（結露のないこと）

保管温度・湿度：　-40°C ～ +85°C、90% 以下（結露のないこと）

外形寸法図（単位: mm）

MZEV12-200

MZEV13-200/MZEV33-200

仕様

型式	－	MZEV12-200	MZEV13-200	MZEV33-200
適用回線	－	単相2線	単相3線	三相3線
定格動作電圧	ー	交流 240,120 V	交流 240/120 V	交流 240 V
最大連続使用電圧 U_C	L - L、L - PE L - N、N -PE	交流 275 V
電圧防護レベル U_P	L - PE 、N - PE	1.35 kV 以下
公称放電電流 I_n	8/20 μs	3 kA【1線】
最大放電電流 I_max	8/20 μs	5 kA【1線】

設置事例

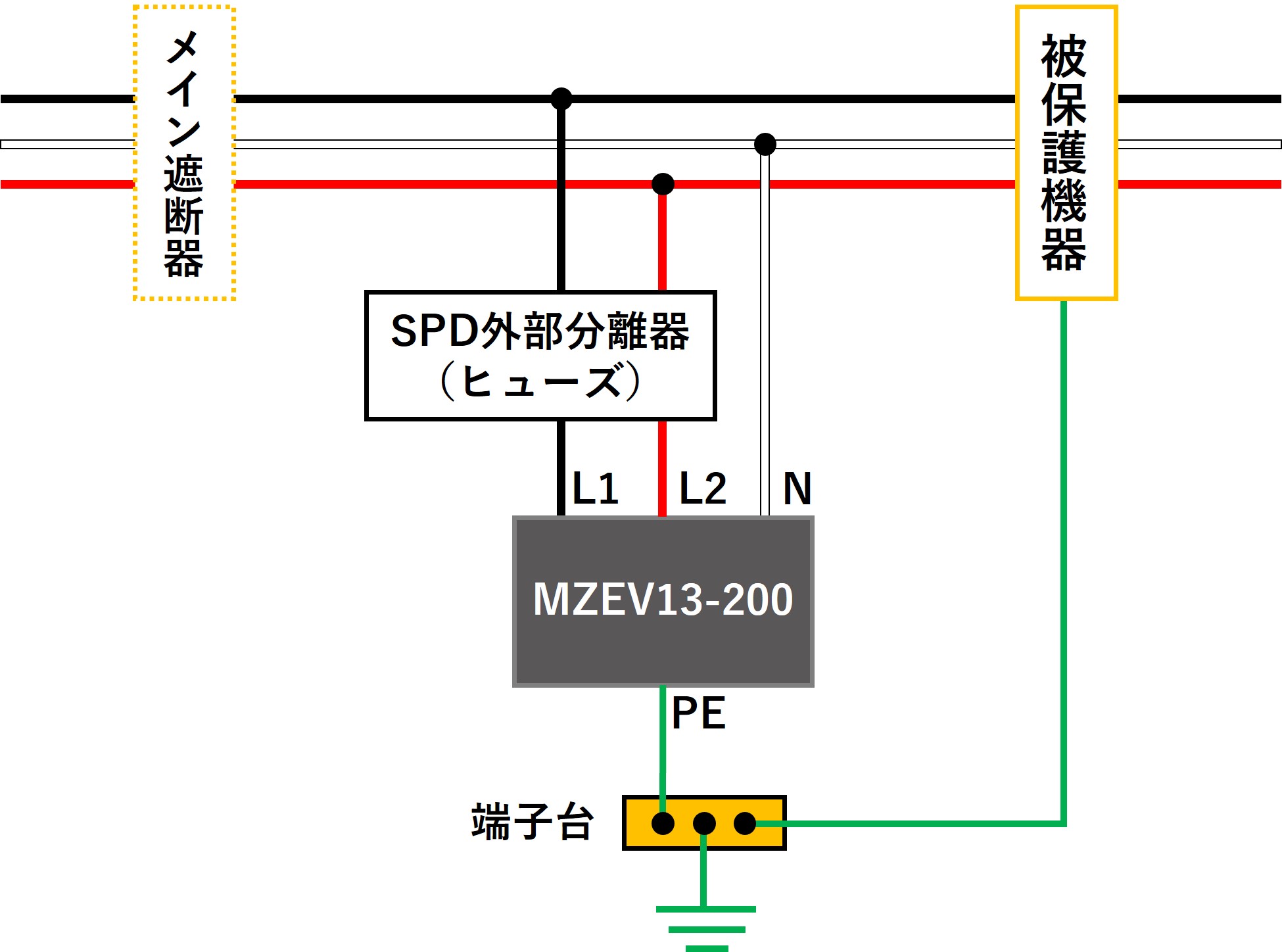

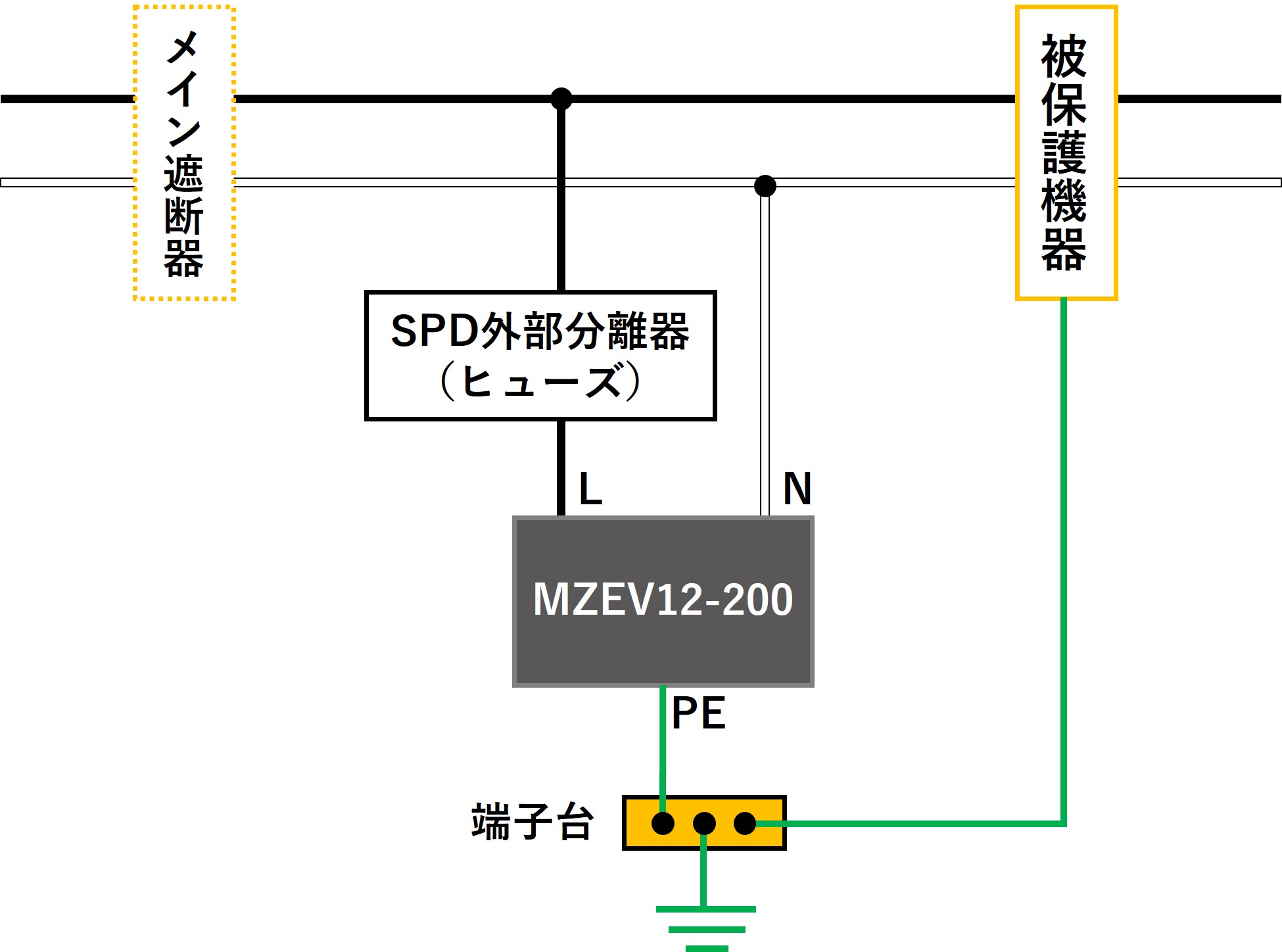

外部分離器として『ヒューズ』を使用する場合*

単相2線	単相3線	三相3線

>>個別ページへ	>>個別ページへ	>>個別ページへ

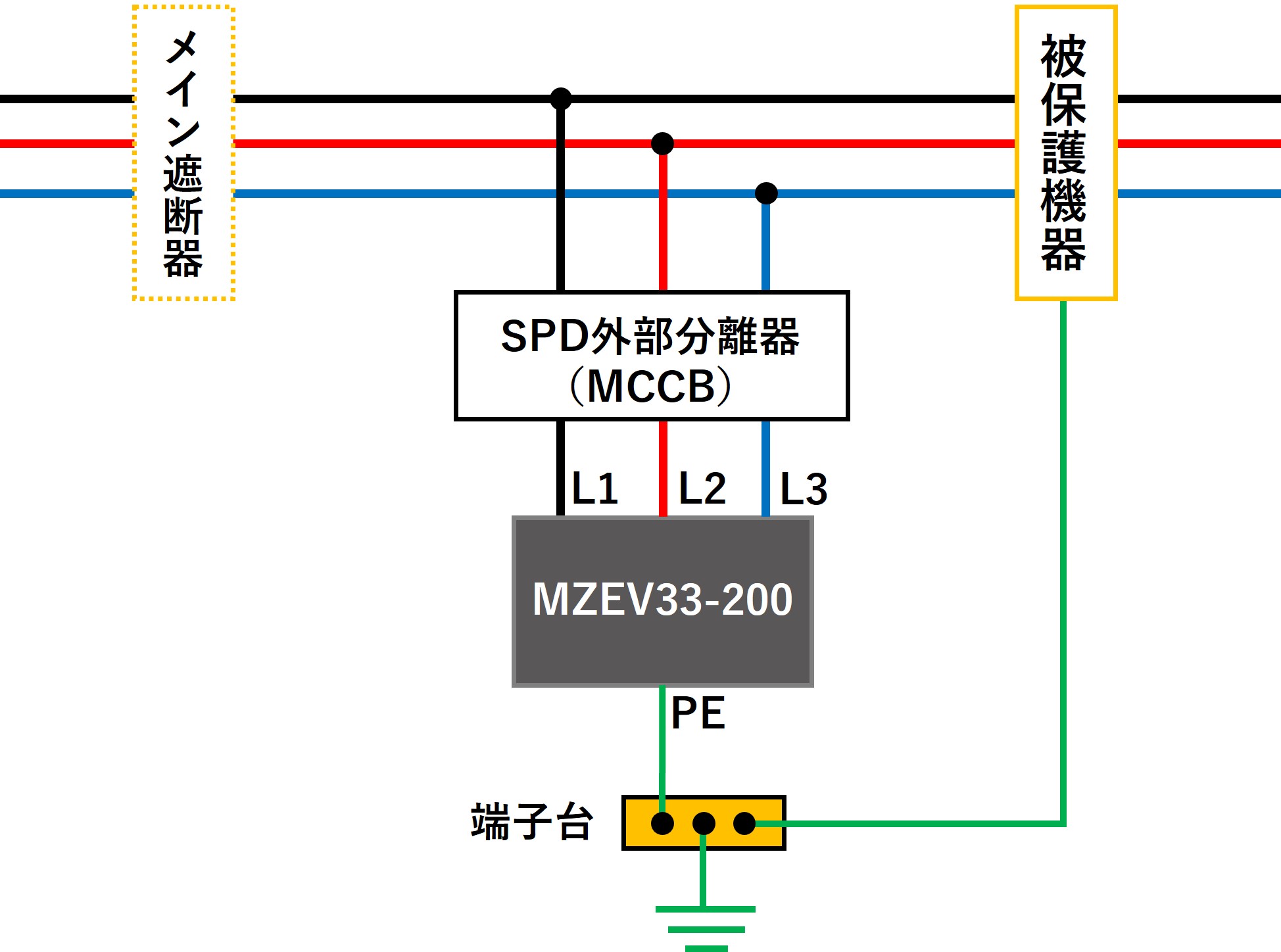

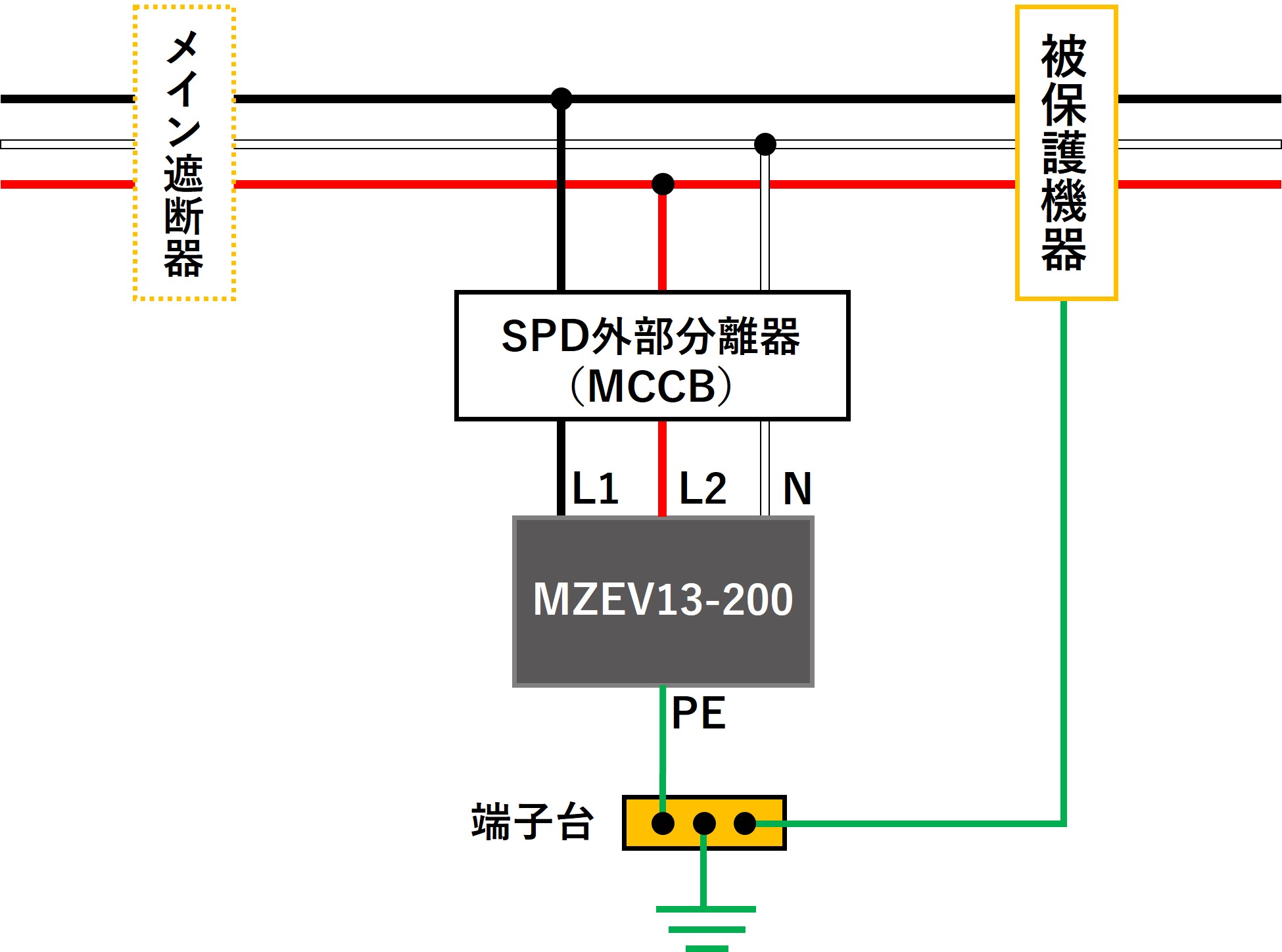

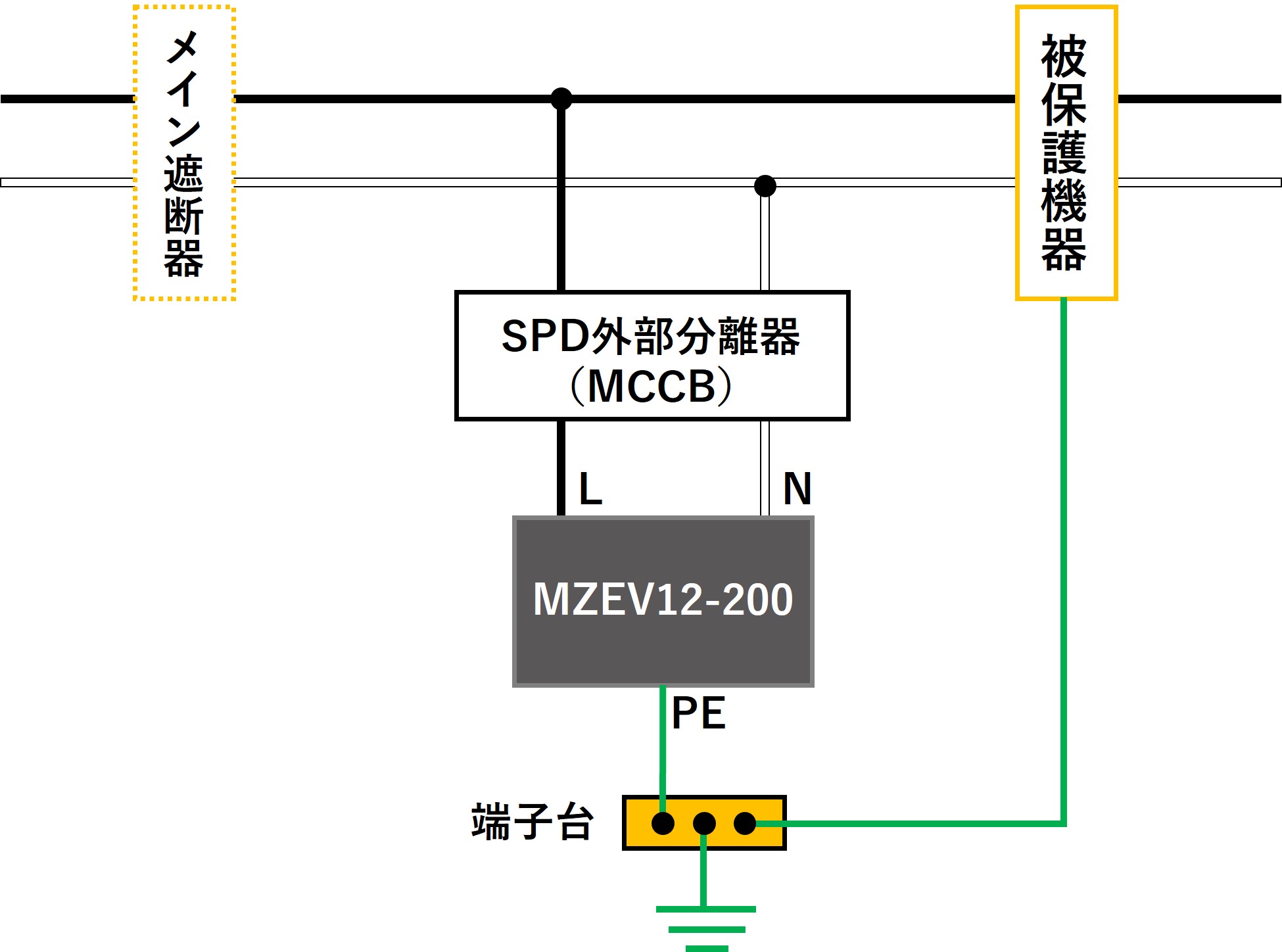

外部分離器として『MCCB（配線用遮断器）』を使用する場合

単相2線	単相3線	三相3線

>>個別ページへ	>>個別ページへ	>>個別ページへ

資料ダウンロード

MZEV-200[12,13,33]_仕様書（PDF）

ダウンロード

MZEV12-200_外観図（PDF）

ダウンロード

MZEV13-200_外観図（PDF）

ダウンロード

MZEV33-200_外観図（PDF）

ダウンロード

MZEV-200[12,13,33]_取扱説明書（PDF）

ダウンロード

MZEV-200[12,13,33]_CADデータ（DXF）

ダウンロード

MZEV-200[12,13,33]_英語仕様書(English Version)（PDF）

ダウンロード
