電源用SPD
直流系統用SPD｜MZSR-[]PVシリーズページ印刷
JIS C 5381-31: 2020
※『MZSR-1000PVY』は公共建築協会評価書取得の対象外
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -40°C ～ +80°C、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +80°C、90% 以下（結露のないこと）
標高： 2000 m 以下
仕様
| 型名 | ー | MZSR-600PVY | MZSR-1000PVY |
|---|---|---|---|
| 試験クラス分類 | ー | クラス II | |
| PV定格適用電圧 |
ー |
直流 600 V | 直流 1000 V |
| 最大連続使用電圧 UCPV |
ー |
直流 720 V | 直流 1200 V |
| 全放電電流 ITotal | 8/20 μs | 40 kA | |
| 電圧防護レベル UP | 8/20 μs | 3.0 kV 以下 | |
| 電圧防護レベル UP（5kA） | 8/20 μs | 2.5 kV 以下 | |
| 保護等級の分類 | ー | IP 20 | |
| 劣化表示 | プラグの表示部 |
緑：正常 赤：劣化（要交換） |
|
| 質量 | ー |
約 320 g |
約 340 g |

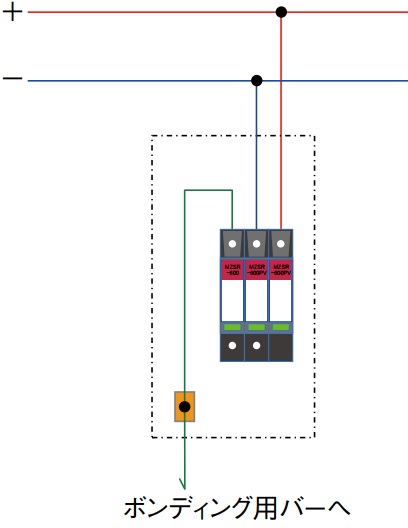

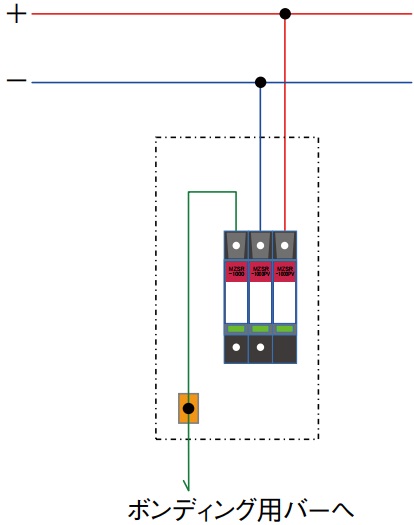

設置事例
資料ダウンロード
以下の資料は上記『設置事例の個別ページ』からダウンロード頂けます。
- 仕様書（PDF）
- 外観図（PDF）
- 取扱説明書（PDF）
- CADデータ（DXF）
