直流1000V系 クラスII SPD | MZSR-1000PVYページ印刷

  • MZSR-1000PVY
  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合

JIS C 5381-11: 2014

低圧電源用 JIS クラス II SPD
直流1000V系
太陽光発電システムの直流電源機器の保護に

・直流ヒューズ内蔵だから、太陽光発電システムの事故時に安全に遮断します

・接点端子つきなので、劣化を遠隔監視できる
・プラグインタイプのため、SPDプラグだけを交換でき、とても経済的

キーワード クラスII 直流1000V DINレール取付け 接点端子あり

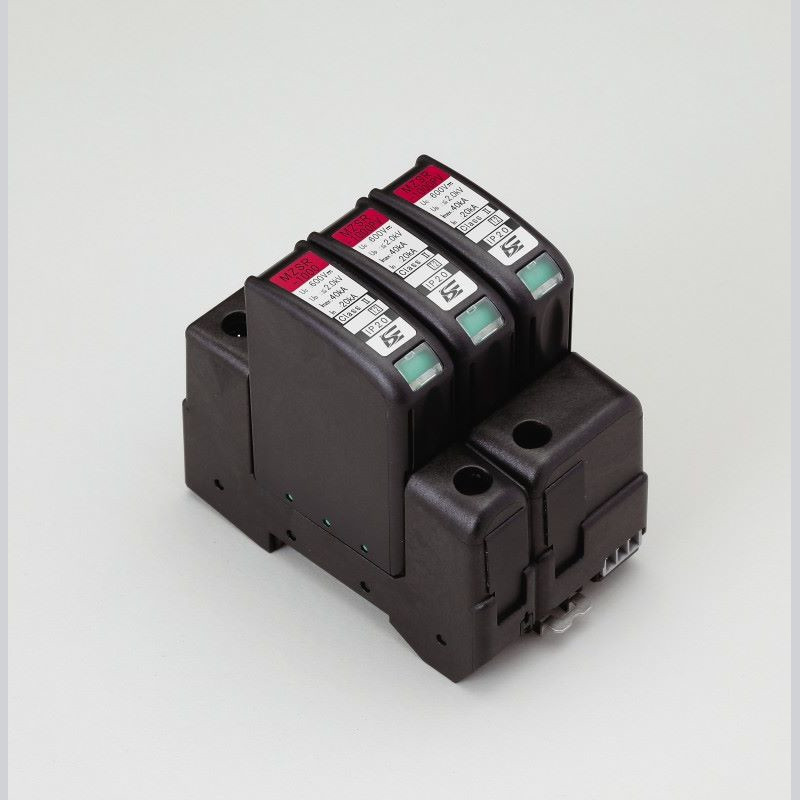

製品情報 製品名:MZSR-1000PVY
品目コード:11027989

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +80°C、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +80°C、90% 以下(結露のないこと)

標高: 2000 m 以下

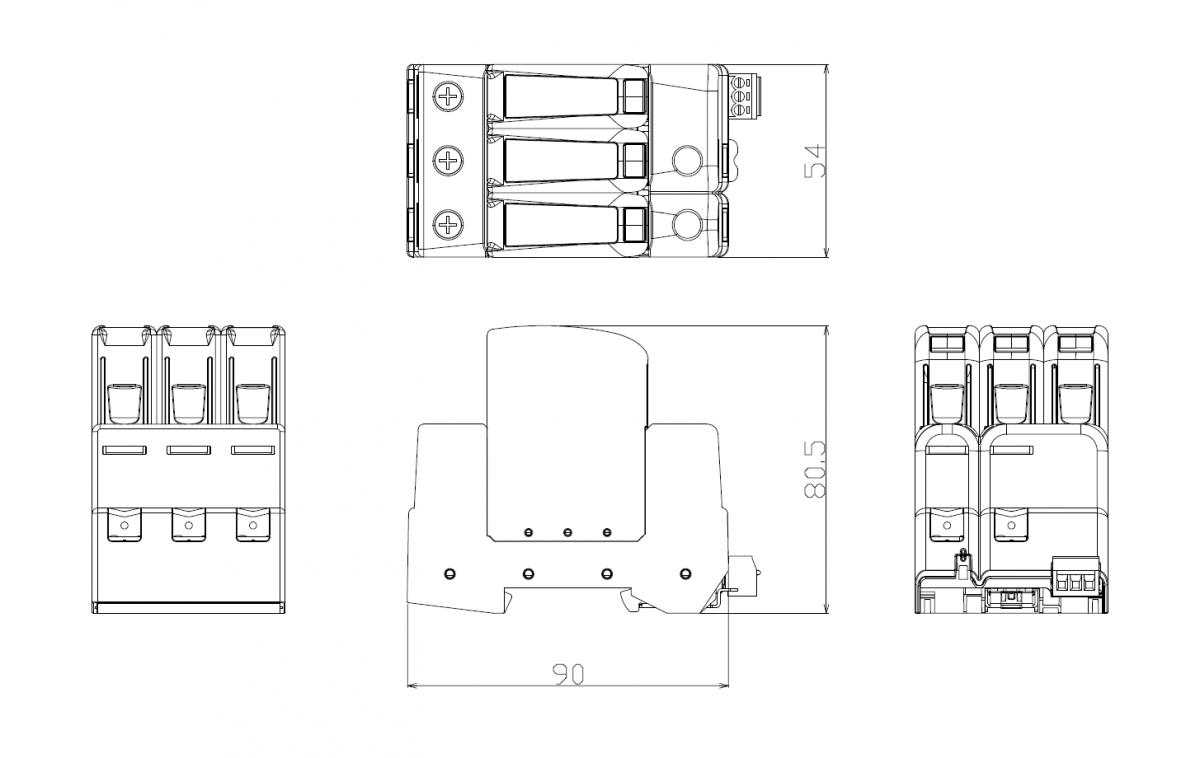

外形寸法図(単位: mm)

配線図と接続条件

SPD端子

ケーブル より線 または 単線ともに、AWG 15 ~ 4、断面積 1.6 ~ 22 mm2
剥き線長 15 mm
ケーブルの締付け

M5 ねじ(製品に付属しています)

締付けトルク

1.47 ~ 1.96 N·m (15 ~ 20 kgf·cm)

圧着端子の場合

開形圧着端子 M5、幅 12 mm 以下

接点端子

ケーブル

AWG 30 ~ 14、断面積 0.05 mm2 ~ 2 mm2

剥き線長

7 ~ 8 mm

11-12間

正常:短絡、劣化:開放

11-14間 正常:開放、劣化:短絡

仕様

試験クラス分類 クラス II
PV定格適用電圧

直流 1000 V
最大連続使用電圧 UCPV

直流 1200 V
定格短絡電流 ISCPV 1000 A
漏電電流 IPE プラグ部 直流 350 V にて 20 μA 以下
最大放電電流 Imax 8/20 μs 40 kA
公称放電電流 In 8/20 μs 20 kA
全放電電流 ITotal 8/20 μs 40 kA
電圧防護レベル UP 8/20 μs 4.0 kV 以下
電圧防護レベル(5kA) UP 8/20 μs 3.5 kV 以下
保護等級の分類 IP 20
劣化表示 プラグの表示部

緑:正常

赤:劣化(要交換)

質量 約 *** g
