電源用SPD
カウンター・交換推奨表示付き｜SMBP-MZSR400JK[]シリーズページ印刷
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -25°C ～ +60°C、95% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C、95% 以下（結露のないこと）
仕様
| 項目 | 測定条件 | SMBP-MZSR400JK[] | SMBP-MZSR400JK[]AR |
|---|---|---|---|
| ギャップの有無 | - | 無し | 有り（N-PE相用） |
| 最大連続使用電圧 UC | - | 交流 500 V | |
| 公称放電電流 In | 8/20 μs | 20 kA | |
| 最大放電電流 Imax | 8/20 μs | 40 kA | |
| 電圧防護レベル UP | JISに基づく | 2.5 kV 以下（各相） |
2.5 kV 以下（各相） 1.5 kV 以下（N-PE相） |

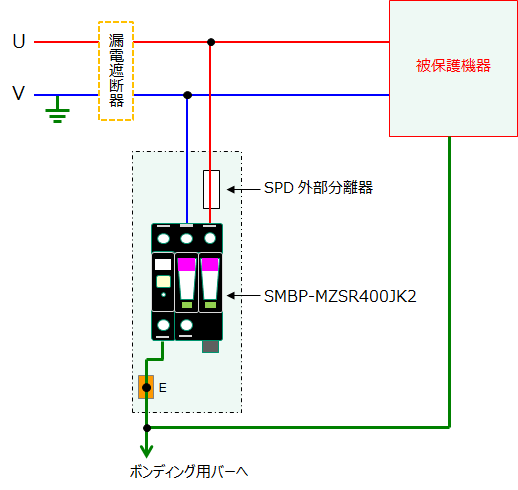

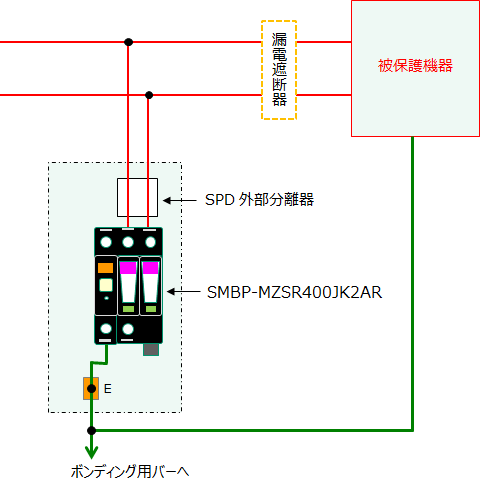

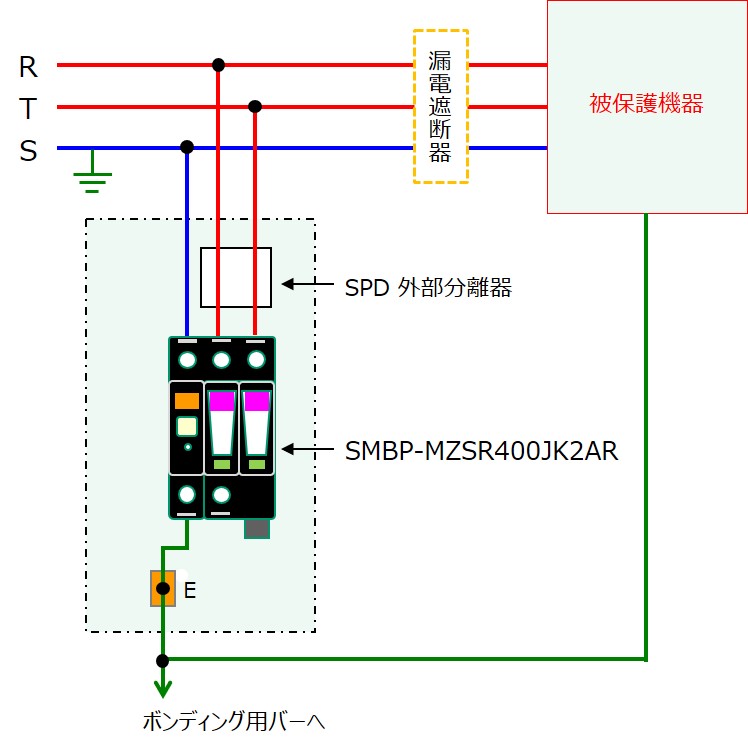

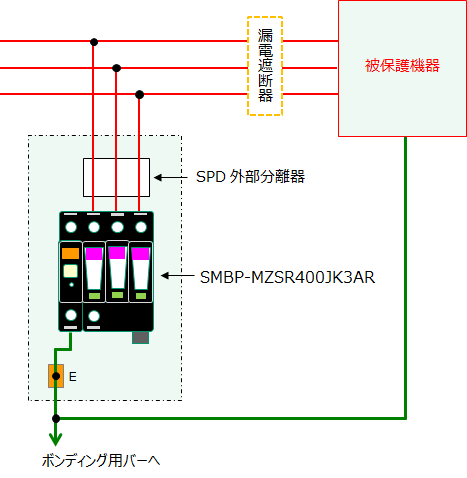

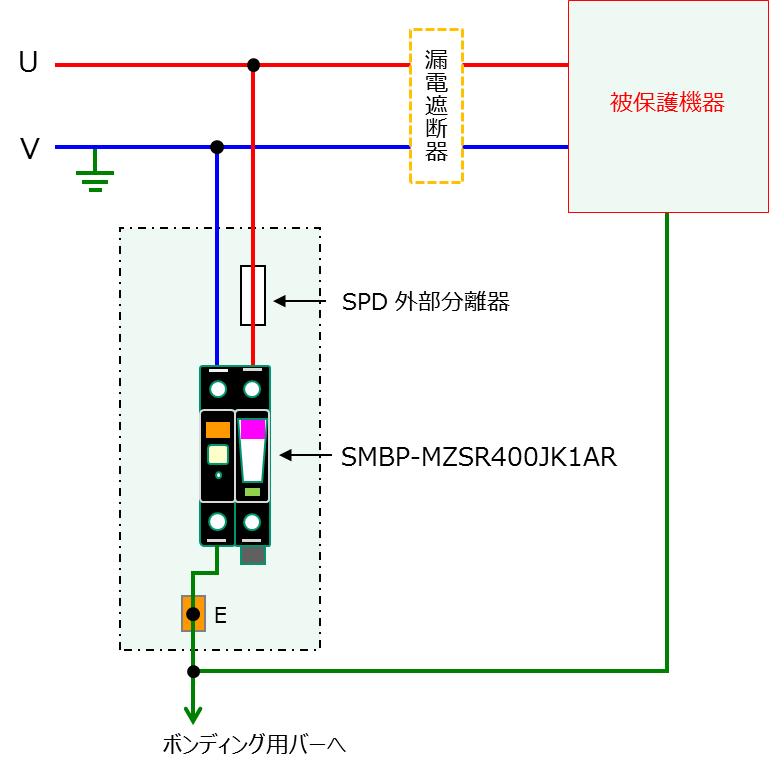

設置事例
資料ダウンロード
以下の資料は上記『設置事例の個別ページ』からダウンロード頂けます。
- 仕様書（PDF）
- 外観図（PDF）
- 取扱説明書（PDF）
- CADデータ（DXF）
