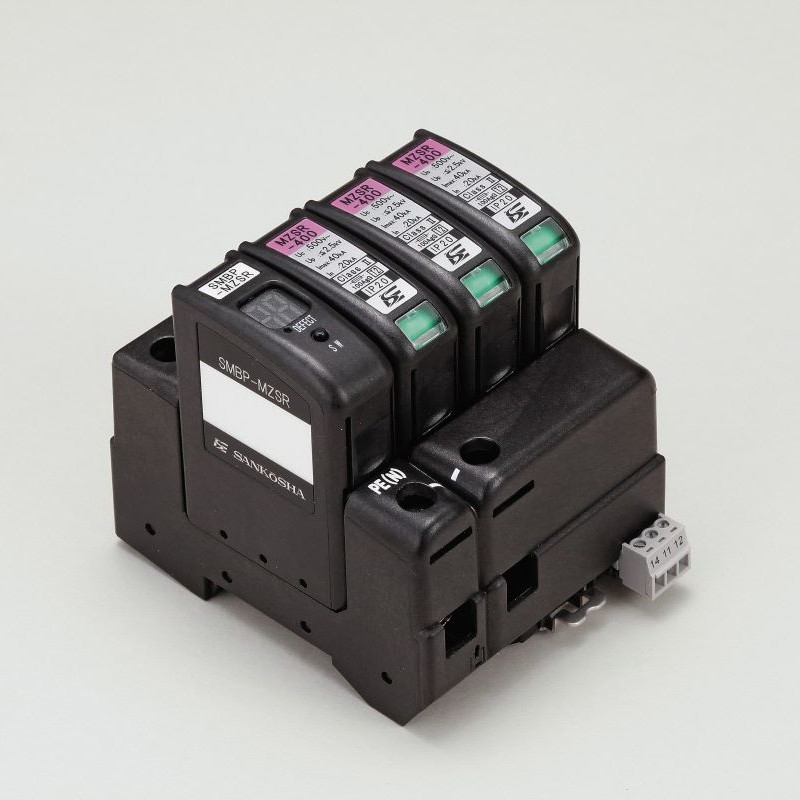

交流400V系 三相3線用 クラスII SPD | SMBP-MZSR400JK3ページ印刷

  • SMBP-MZSR400JK3
  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合
  • 公共建築協会評価書取得

JIS C 5381-11: 2014

低圧電源用 JIS クラス II SPD
交流400V系
三相3線
漏電遮断器の2次側に使用

・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に

・雷サージ電流が流れた回数を表示するカウンターつき
・SPDが劣化する前に交換を知らせる機能があるため、安全性が高い
・接点端子つきなので、劣化を遠隔監視できる
・プラグインタイプのため、SPDプラグだけを交換でき、とても経済的

キーワード クラスII 交流400V 三相3線 漏電遮断器の2次側 DINレール取付け カウンター付き 接点端子あり
製品情報 製品名:SMBP-MZSR400JK3
品目コード:11042071

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -25°C ~ +60°C、95% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C、95% 以下(結露のないこと)

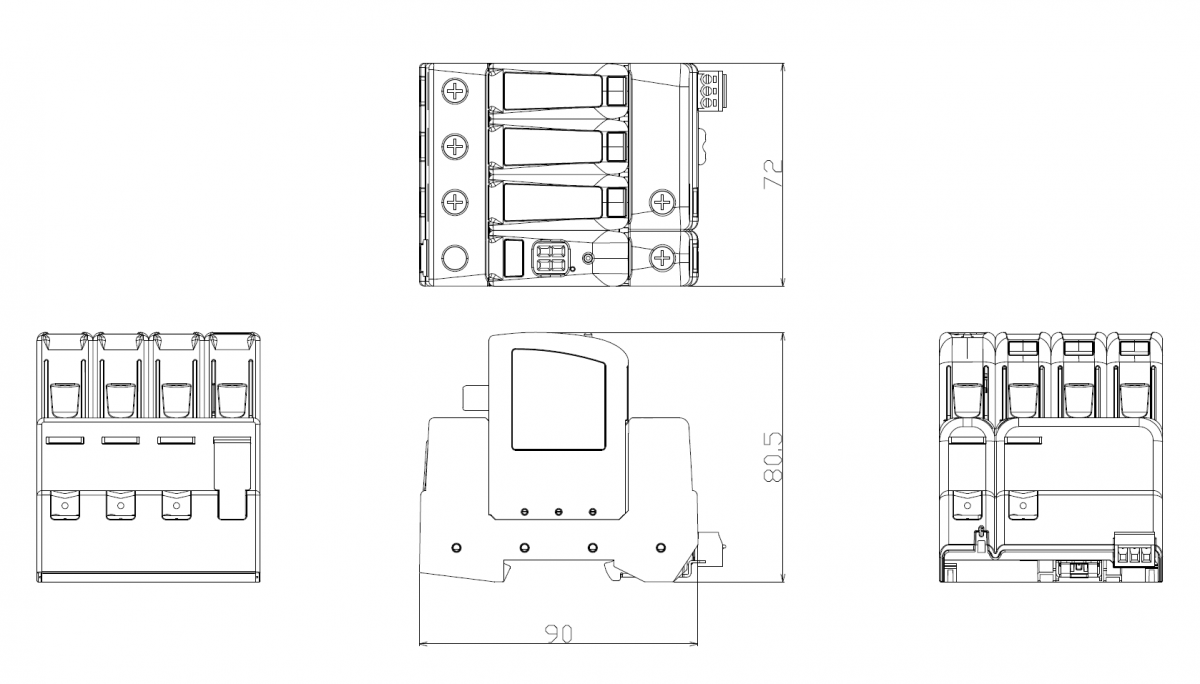

外形寸法図(単位: mm)

配線図と接続条件

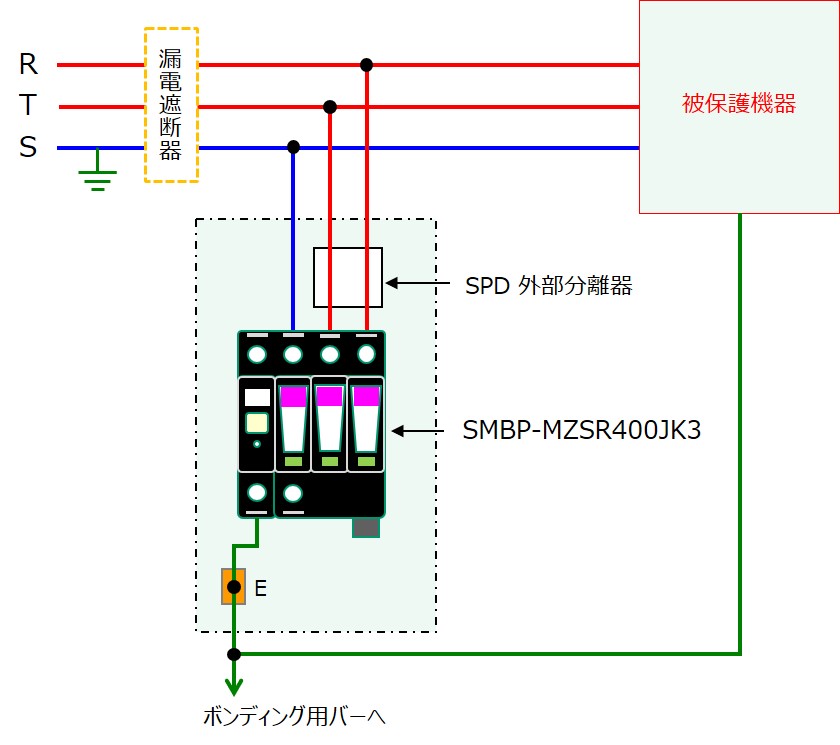

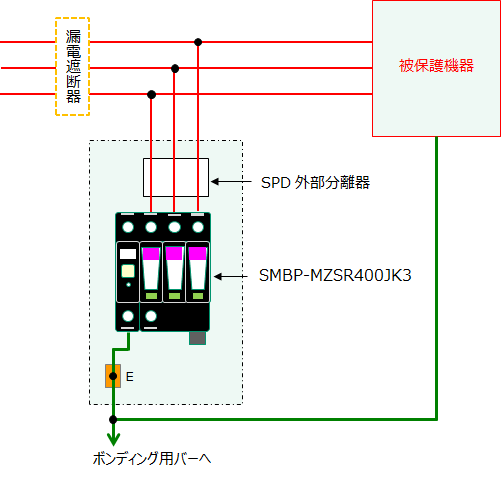

SMBP-MZSR400JK3の三相3線配線図

SPDの適用電線

AWG 15 ~ 14 または 断面積 1.6 ~ 22 mm2 (より線、単線ともに)

電線の締付け

M5 ねじ(製品に付属)

締付けトルク

1.47 ~ 1.96 N·m (15 ~ 20 kgf·cm)

警報接点の適用電線

AWG 30 ~ 14 または 断面積 0.05 ~ 2 mm2

SPD端子

ケーブル より線 または 単線ともに、AWG 15 ~ 4、断面積 1.6 ~ 22 mm2
剥き線長 15 mm
ケーブルの締付け

M5 ねじ(製品に付属しています)

締付けトルク

1.47 ~ 1.96 N·m (15 ~ 20 kgf·cm)

圧着端子の場合

開形圧着端子 M5、幅 12 mm 以下

接点端子

ケーブル

AWG 30 ~ 14、断面積 0.05 mm2 ~ 2 mm2

剥き線長

7 ~ 8 mm

11-12間

正常:短絡、劣化:開放

11-14間 正常:開放、劣化:短絡
最大使用電圧/電流(許容範囲) 交流 250 V、1.5 A

仕様

試験規格 JIS C 5381-11:2014
試験クラス分類 クラス II
最大連続使用電圧 UC

L - PE 間

交流 500 V
公称放電電流 In 8/20 μs 20 kA
最大放電電流 Imax 8/20 μs 40 kA
電圧防護レベル UP L - PE 間 2.5 kV 以下
電圧防護レベル(5kA) UP L - PE 間 1.8 kV 以下
過電流防護 ヒューズ:≦125A gG
定格短絡電流 ISCCR 交流 25 kA
一時的過電圧特性 UT L - PE 間 交流 580 V、5s
漏電電流 IPE L - PE 間、交流 500 V 1 mA 以下
応答速度 TA 3 ns 以下
保護等級の分類 IP 20
劣化表示 プラグ前面

正常:緑

劣化:赤

質量 約 *** g
