LAN用SPD
絶縁型 Cat6A対応LAN用SPD LAN-CAT6A-ISページ印刷
IEC 61643-351:2016 ／ JIS C 5381-351:2019
IEC 61643-352:2018 ／ JIS C 5381-352:2020
UL File Number: E532596
※製品写真はイメージです。実物と異なる場合がございます。
10GBase-Tに対応した絶縁型LAN用SPD
主な用途
・10ギガビットイーサネットの保護
・マルチギガビット・イーサネット（2.5GBASE-T、5GBASE-T）の保護
・ネットワークカメラの保護
・オフィスPCの保護
特長
・10GBase-Tのネットワーク機器を保護
・接地に接続しなくても機器を保護できる絶縁型のため簡単に設置できます
・35mmDINレールへ設置可能
PoEにはご利用いただけません。PoEにはLAN-CAT6A-P+II (R)をご利用ください。
LINE側を外線に、EQUIP側を被保護機器側に接続します。
| キーワード | 絶縁型 DINレール対応 |
|---|---|
| 製品情報 |
製品名：GUARDIAN NET LAN-CAT6A-IS 品目コード：1111050105 |
環境条件
使用場所： 屋内
使用（保管）温度： -40°C から +85°C の範囲
使用（保管）湿度： 90%以下（結露のないこと）

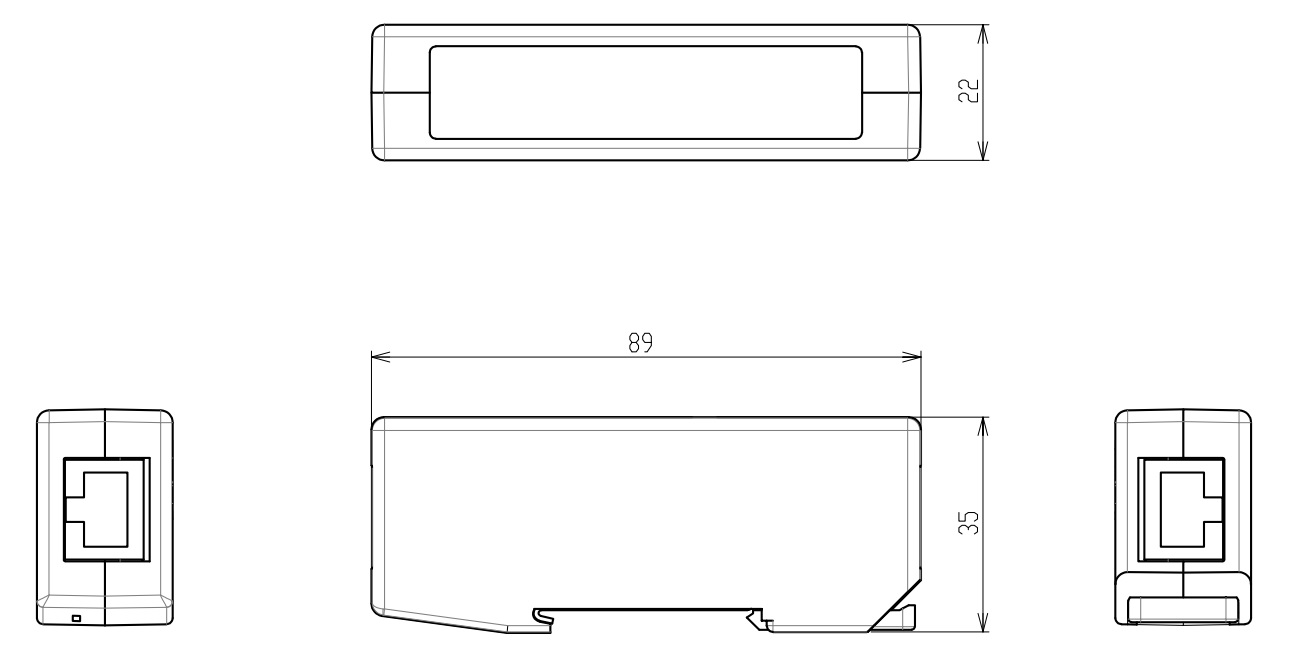

外形寸法図（単位: mm）
仕様
下の表は左右にスクロールしてご覧ください
| コネクタ | ― | RJ-45 | 8極8芯 |
|---|---|---|---|
| 対応回線 | ― |
10BASE-T 100BASE-TX 1000BASE-T 2.5GBASE-T 5GBASE-T 10GBASE-T |
IEEE802.3 IEEE802.3u IEEE802.3ab IEEE802.3bz IEEE802.3bz IEEE802.3an |
| 使用伝送帯域 | ― | 1 ～ 500 MHz | ― |
| 伝送損失 |
1～100MHz ～250MHz ～500MHz |
1.0 dB 以下 1.5 dB 以下 3.0 dB 以下 |
各回線間にて |
| 近端漏話減衰量 |
～500MHz |
26.7 dB typ. |
各回線間にて |
| AC耐電圧 | 1分間 カットオフ電流1mA | 2.0 kV 以上 | 1次-2次間にて※ |
| 定格インパルス耐電圧 | 1.2/50 μs | 6.0 kV 以上 | 1次-2次間にて※ |
| 絶縁抵抗 | 直流 500 V | 1,000 MΩ 以上 | 1次-2次間にて※ |
※ピン1～8をショート して測定
製品紹介動画
<>
