同軸用SPD

FT-ARR(60)ページ印刷

  • RoHS

CATVアンプを雷サージから保護する同軸用 SPD(同軸避雷器)

FT形コネクタ

最大回路電圧 75 V まで使用できるタイプ

キーワード FT形 75Ω
製品情報 製品名:FT-ARR(60)
品目コード:11017129

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: -20°C ~ +60°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -20°C ~ +60°C の範囲、90% 以下(結露のないこと)

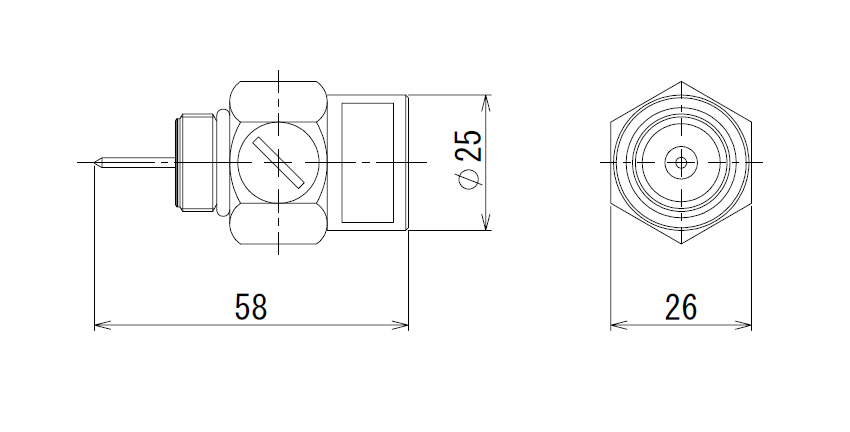

外形寸法図(単位: mm)

仕様

項目 条件 性能
周波数帯域 - DC ~ 1 GHz
最大回路電圧 - 70 Vrms
V. S. W. R 使用周波数にて 1.2 以下
挿入損失 使用周波数にて 0.2 dB 以下
インピーダンス 公称 75 Ω
許容電力 - 10 W
直流放電開始電圧 100 V/s にて DC 180 V 以上
インパルス保護性能 10/200 μs、5 kV 印加時 1200 V 以下
インパルス電流耐量 - 8/20 μs、10 kA、1 回
絶縁抵抗 DC50V にて 1000 MΩ 以上
質量 - 約 102 g
