同軸用SPD

TNC-JP-5ページ印刷

  • RoHS

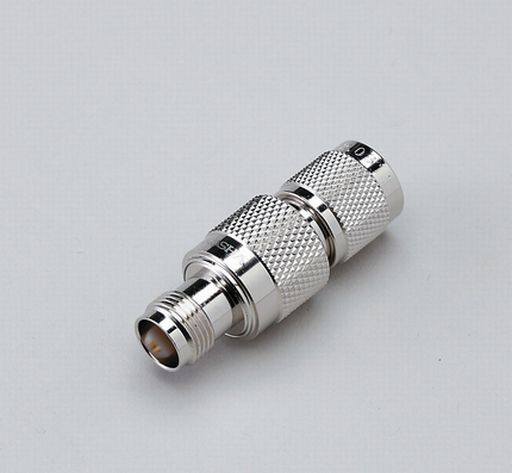

無線通信機器を雷サージから保護する同軸用 SPD(同軸避雷器)

TNC形コネクタ

許容電力 60 W

キーワード TNC形 50Ω
製品情報 製品名:TNC-JP-5
品目コード:11011231

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋外(防水処理を実施のこと)

使用温度・湿度: -20°C ~ +60°C、30% ~ 90%

保管温度・湿度: -20°C ~ +60°C、30% ~ 90%

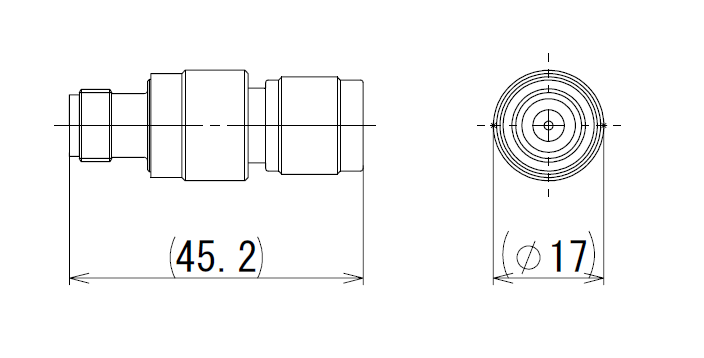

外形寸法図(単位: mm)

仕様

項目 条件 性能
周波数帯域 - DC ~ 3 GHz
V. S. W. R 使用周波数にて 1.2 以下
挿入損失 使用周波数にて 0.3 dB 以下
インピーダンス 公称 50 Ω
許容電力 - 60 W
直流放電開始電圧 100 V/s にて DC 200 V 以上
インパルス保護性能 1 kV/μs にて 700 V 以下
インパルス電流耐量 - 8/20 μs、5 kA、1 回
絶縁抵抗 DC100V メガーにて 100 MΩ 以上
直流電源供給 - DC 48 V、1 A 以下
質量 - 約 42 g
