同軸用SPD

SMA-JP-1ページ印刷

  • RoHS

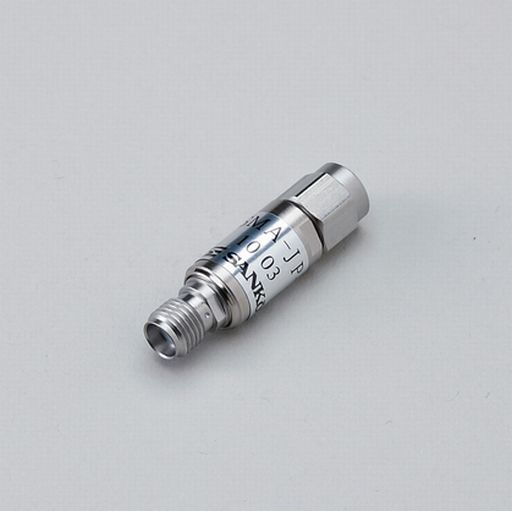

無線機器を雷サージから保護する同軸用 SPD(同軸避雷器)
・無線通信機器の保護
・マイクロ波無線通信機器の保護

SMA形コネクタ

カテゴリ C2・カテゴリ D1 対応

キーワード SMA形 50Ω
製品情報 製品名:SMA-JP-1
品目コード:12003598

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内※

使用温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

※:屋外で使用する場合は防水処理を実施のこと。

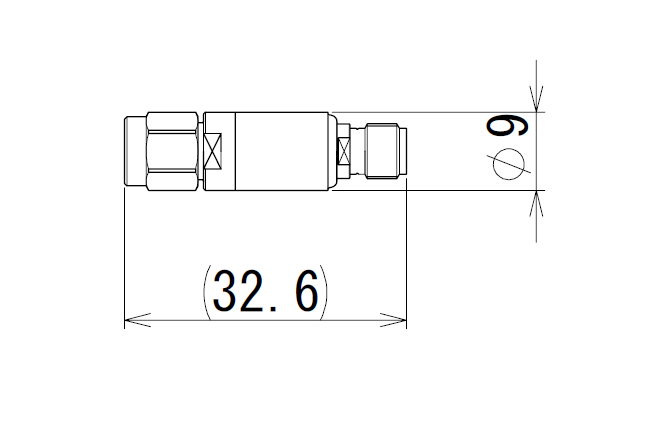

外形寸法図(単位: mm)

仕様

項目 条件 性能
周波数帯域 - DC ~ 3 GHz
V. S. W. R 使用周波数にて 1.2 以下
挿入損失 使用周波数にて 0.3 dB 以下
インピーダンス 公称 50 Ω
許容電力 - 10 W
直流放電開始電圧 100 V/s にて DC 120 V 以上
電圧防護レベル 1 kV/μs にて 700 V 以下
電圧防護レベル 1.2/50 μs、10 kV にて 900 V 以下
インパルス耐久性 カテゴリーC2 8/20 μs、5 kA、10回
インパルス耐久性 カテゴリーD1 10/350 μs、2.5 kA、2回
最大インパルス耐久性 - 8/20 μs、10 kA、1回
絶縁抵抗 DC100V メガーにて 1000 MΩ 以上
質量 - 約 9.3 g
