同軸用SPD

M-JP-1(50Ω)ページ印刷

  • RoHS

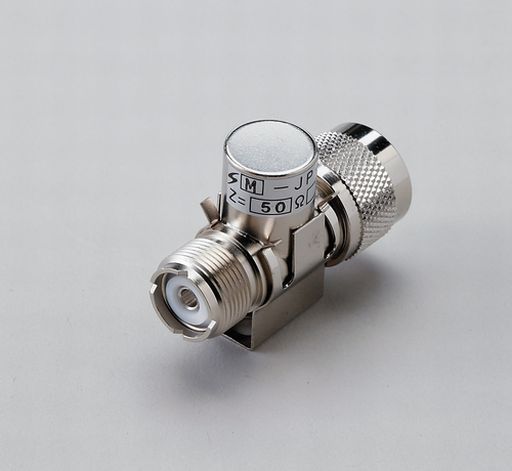

無線通信機器を雷サージから保護する同軸用 SPD(同軸避雷器)
・アマチュア無線の保護

M形コネクタ

インピーダンス:50 Ω
※ 75 Ω タイプもあります

キーワード M形 50Ω
製品情報 製品名:M-JP-1(50Ω)
品目コード:11004562

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: -20°C ~ +60°C の範囲、90% 以下

保管温度・湿度: -20°C ~ +60°C の範囲、90% 以下

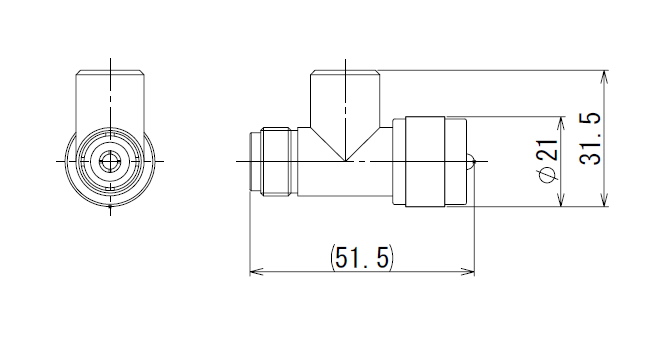

外形寸法図(単位: mm)

仕様

項目 性能
周波数帯域 DC ~ 400 MHz
V. S. W. R 1.1 以下
挿入損失 0.2 dB 以下
インピーダンス 50 Ω
直流放電開始電圧 DC 350 V 以上
インパルス電流耐量 8/20 μs、10 kA、1回
絶縁抵抗 DC100V にて 10000 MΩ 以上
質量 約 80 g
