同軸用SPD

B-JP-1(50Ω)ページ印刷

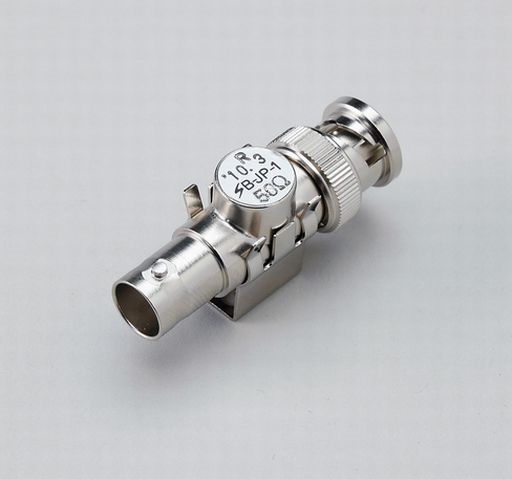

  • B-JP-1の画像
  • RoHS

無線通信機器を雷サージから保護する同軸用 SPD(同軸避雷器)
・放送設備の保護

BNC形コネクタ

カテゴリ C2・カテゴリ D1 対応
許容電力 50 W

キーワード BNC形 50Ω カテゴリC2 カテゴリD1
製品情報 製品名:B-JP-1(50Ω)
品目コード:11004561

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

外形寸法図(単位: mm)

仕様

項目 条件 性能
周波数帯域 - DC ~ 1.6 GHz
V. S. W. R DC ~ 1 GHz 1.1 以下
V. S. W. R 1 ~ 1.6 GHz 1.25 以下
挿入損失 DC ~ 1 GHz 0.2 dB 以下
挿入損失 1 ~ 1.6 GHz 0.3 dB 以下
インピーダンス 公称 50 Ω
許容電力 - 50 W
最大連続使用電圧 - DC 50 V
直流放電開始電圧 100 V/s にて DC 350 V ± 20%
電圧防護レベル 1.2/50 μs、10 kV 印加 1500 V 以下
定格電流 - 250 mA
インパルス耐久性 カテゴリーC2 8/20 μs、5 kA、10 回
インパルス耐久性 カテゴリーD1 10/350 μs、1 kA、2 回
最大インパルス耐久性 - 8/20 μs、10 kA、1 回
絶縁抵抗 DC100Vメガーにて 1000 MΩ 以上
質量 - 約 24 g
