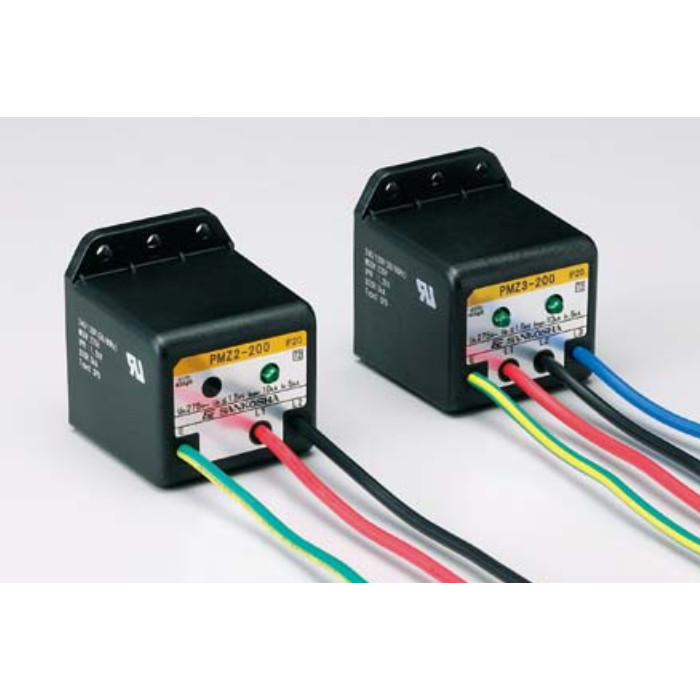

電源用SPD(従来モデル)

PMZ形ページ印刷

  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合
  • UL

UL File Number: E328370 ※PMZ2-200

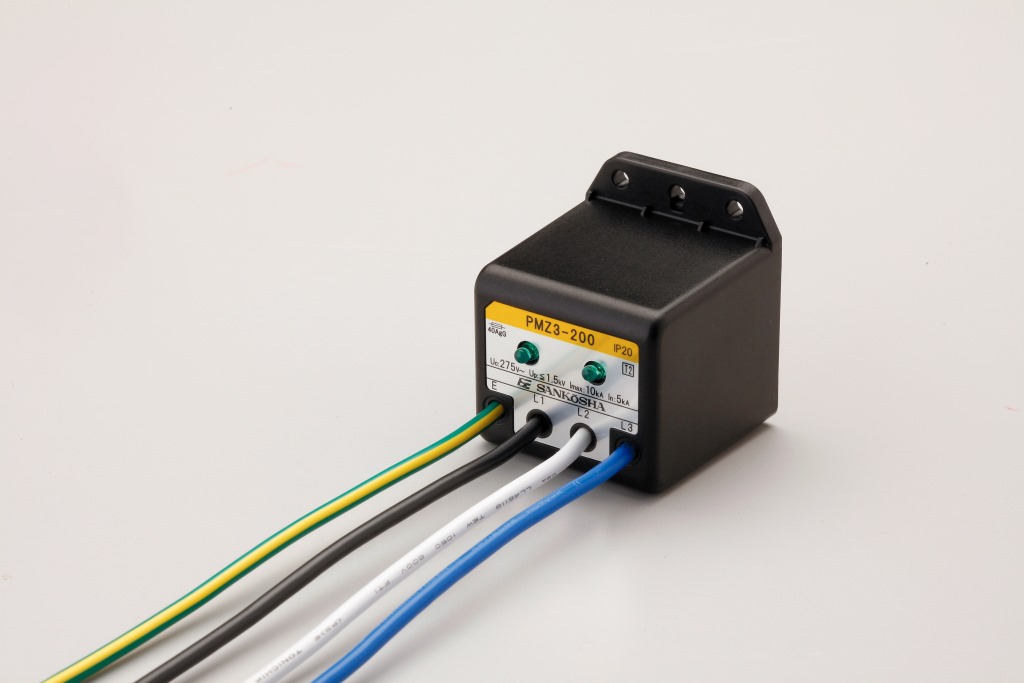

電源用SPD
・太陽光発電等で用いられるPCS(パワーコンディショナー)などの装置内
・照明盤などの盤内への組み込み

・装置内への組み込みに適した省スペース設計
・1台で、線間、対地間を同時に保護可能
・劣化故障時、内蔵の切り離し機構により異常加熱を防止
・視認性の高いLEDによる劣化故障表示を搭載

この製品についてのお問い合わせはこちら

仕様

性能表

下の表は左右にスクロールしてご覧ください

項目 測定条件 性能 性能 性能
型式 -

PMZ2-200

PMZ3-200

PMZ2-400

配線 - 2線式(単相2線)

3線式(単相3線、三相3線)

2線式(単相2線)
適用電圧 - AC 250 V  AC 250 V  AC 430 V
最大連続使用電圧 UC L-L、L-E間 AC 275 V  AC 275 V  AC 480 V
最大放電電流 Imax 8/20 μs 10 kA(1線) 10 kA(1線)

10 kA(1線)

公称放電電流 In

8/20 μs

5 kA(1線) 5 kA(1線)

5 kA(1線)

電圧防護レベル UP

8/20 μs、

5 kA(L-L、L-E間)

1.5 kV 以下 1.5 kV 以下

2.5 kV 以下

インパルス寿命

8/20 μs、1000 A

500 回 500 回

500 回

下の表は左右にスクロールしてご覧ください

項目 測定条件 性能 性能 性能
型式 -

PMZ3-400

PMZ2-500

PMZ3-500

配線 - 3線式(三相3線) 2線式(単相2線) 3線式(三相3線)
適用電圧 - AC 430 V  AC 500 V  AC 500 V
最大連続使用電圧 UC L-L、L-E間 AC 480 V AC 550 V AC 550 V
最大放電電流 Imax 8/20 μs 10 kA(1線)

10 kA(1線)

10 kA(1線)

公称放電電流 In

8/20 μs

5 kA(1線)

5 kA(1線)

5 kA(1線)

電圧防護レベル UP

8/20 μs、

5 kA(L-L、L-E間)

2.5 kV 以下

2.5 kV 以下

2.5 kV 以下

インパルス寿命

8/20 μs、1000 A

500 回

500 回

500 回

寸法・質量

寸法 W43 × D50 × H48.5(mm)
質量

約 85 g

外形寸法図(単位: mm)

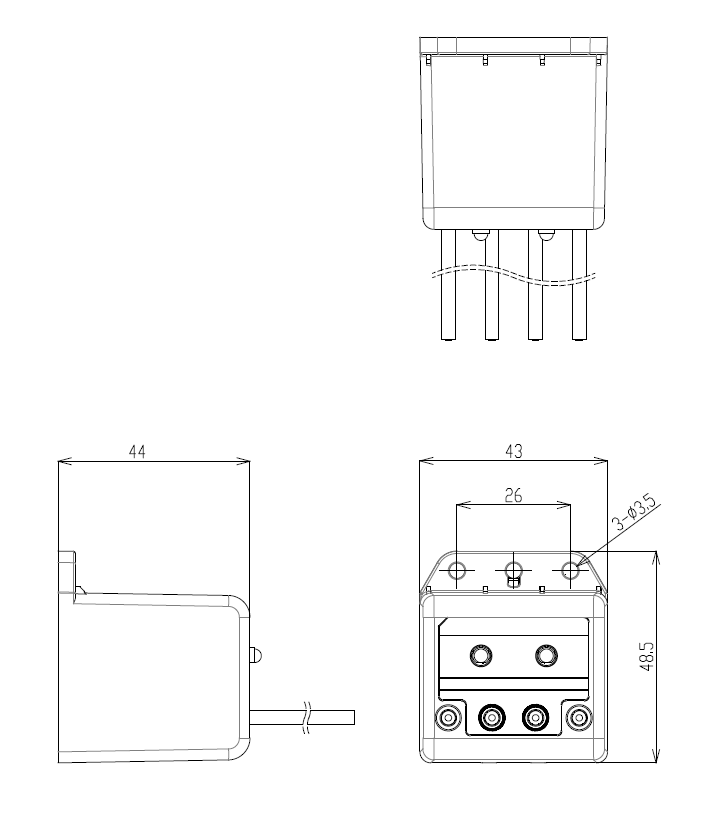

2線式(PMZ2-200、PMZ2-400、PMZ2-500)

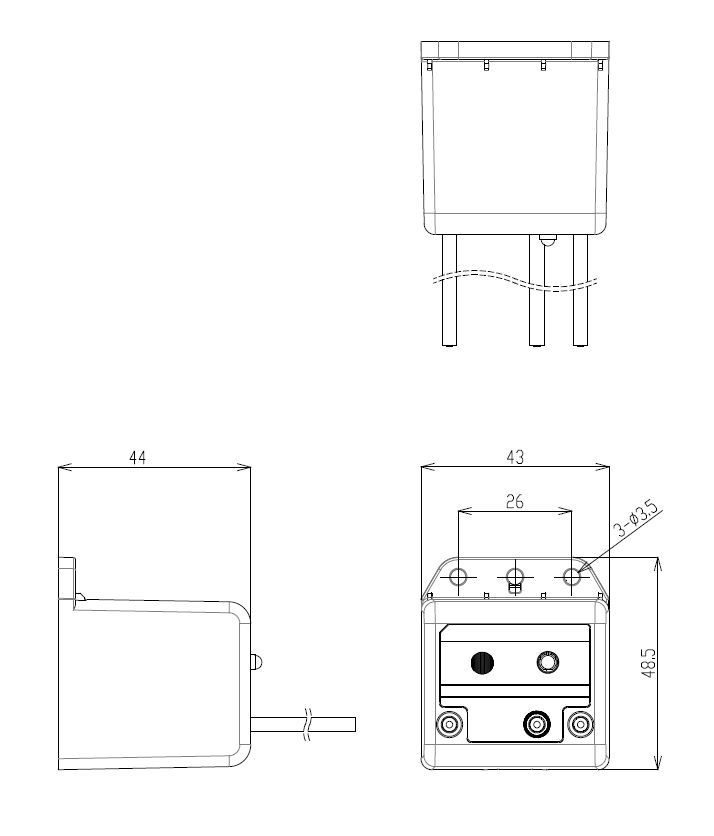

3線式(PMZ3-200、PMZ3-400、PMZ3-500)

PMZ3線式の外形寸法図
