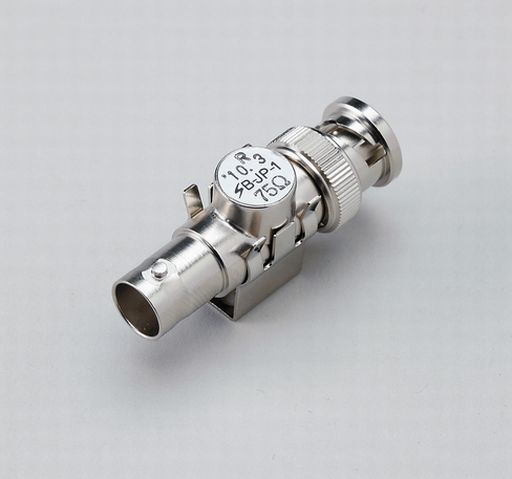

同軸用SPD

B-JP-1(75Ω)ページ印刷

  • RoHS

通信機器を雷サージから保護する同軸用 SPD(同軸避雷器)
・無線通信機器の保護
・放送設備の保護

BNC形コネクタ

カテゴリ C2・カテゴリ D1 対応
許容電力 50 W

キーワード BNC形 75Ω カテゴリC2 カテゴリD1
製品情報 製品名:B-JP-1(75Ω)
品目コード:11008539

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

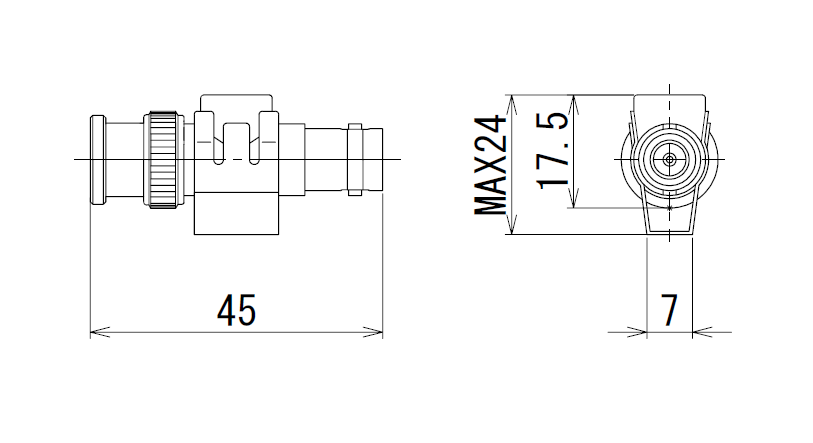

外形寸法図(単位: mm)

仕様

項目 条件 性能
周波数帯域 - DC ~ 400 MHz
V. S. W. R 使用周波数にて 1.1 以下
挿入損失 使用周波数にて 0.2 dB 以下
インピーダンス 公称 75 Ω
許容電力 - 50 W
最大連続使用電圧 250 mA 以下 DC 50 V
直流放電開始電圧 100 V/s にて DC 350 V ± 20%
電圧防護レベル 1.2/50 μs、10 kV 印加 1500 V 以下
定格電流 - 250 mA
インパルス耐久性 カテゴリーC2 8/20 μs、5 kA、10 回
インパルス耐久性 カテゴリーD1 10/350 μs、1 kA、2 回
最大インパルス耐久性 - 8/20 μs、10 kA、1 回
絶縁抵抗 DC100Vメガーにて 1000 MΩ 以上
質量 - 約 24 g
