耐圧防爆構造SPD
EX-SN-「」形ページ印刷
環境条件
使用場所： 屋内・屋外
使用温度・湿度： -20°C から +60°C の範囲、95% 以下（結露のないこと）
保管温度・湿度： -20°C から +60°C の範囲、95% 以下（結露のないこと）

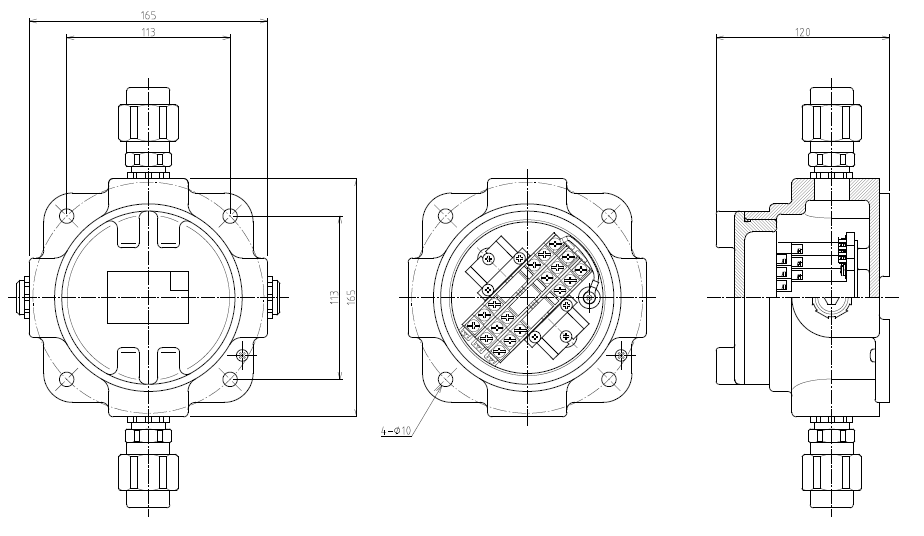

外形寸法図（単位: mm）
基本構成
本体
- ケースはアルミニウム合金製です
- ケーブルグランドは用途に合わせサイズ・数量を指定できます

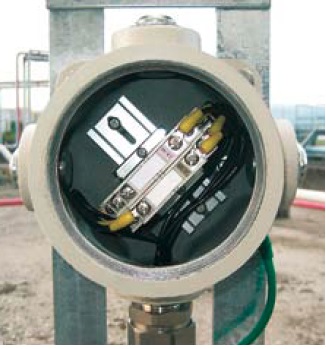

実装保安器
- 内部に通信用SPD SN形 を実装します（最大3つまで）
- 実装保安器は保護対象の回線に合わせたタイプ・数量を選べます（下表）
| 用途 | 実装保安器の形式 |
|---|---|
|
一般公衆電話回線・ADSL回線（テレメーター回線） |
SN-EN1 |
|
ISDN回線 |
SN-EN3 |
| RS422 回路 | SN-H2-H1 |
| RS485 回路 | SN-H3-H2 |
| AC110Vまでの制御回路 | SN-K2 |
| 搬送回路・計測回路・制御回路（平衡回路用） | SN-N1 または SN-NM |
| 4 - 20mA 回路 | SN-E1 または SN-H3 |
仕様
本体
| 防爆構造の種類 | 耐圧防爆構造 |
|---|---|
| 対象ガスまたは蒸気の爆発等級および発火点 | Exd II BT4 |
| 防水構造の種類 | IP65 相当 |
|
寸法（ケーブルグランド除く） |
Φ160mm × H120mm |
| 概算質量（保安器3個とケーブルグランド2個を含む） | 約 4 kg |
電気的性能と保護レベル
電気的性能と保護レベルは、実装保安器によります。詳細は SNシリーズの製品ページでご確認ください。下記は保安器 1台あたりの性能です。
