通信用SPD（従来モデル）

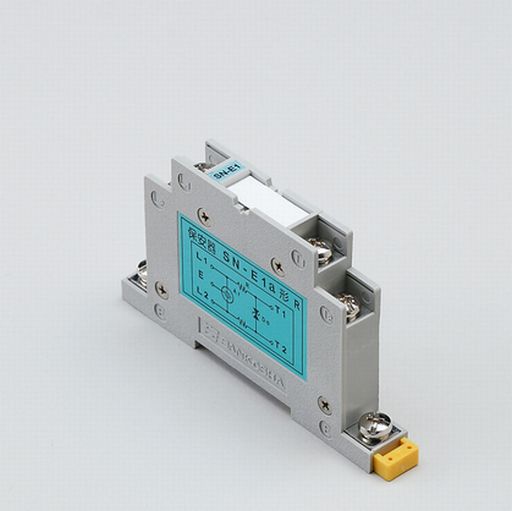

保安器 SN形ページ印刷

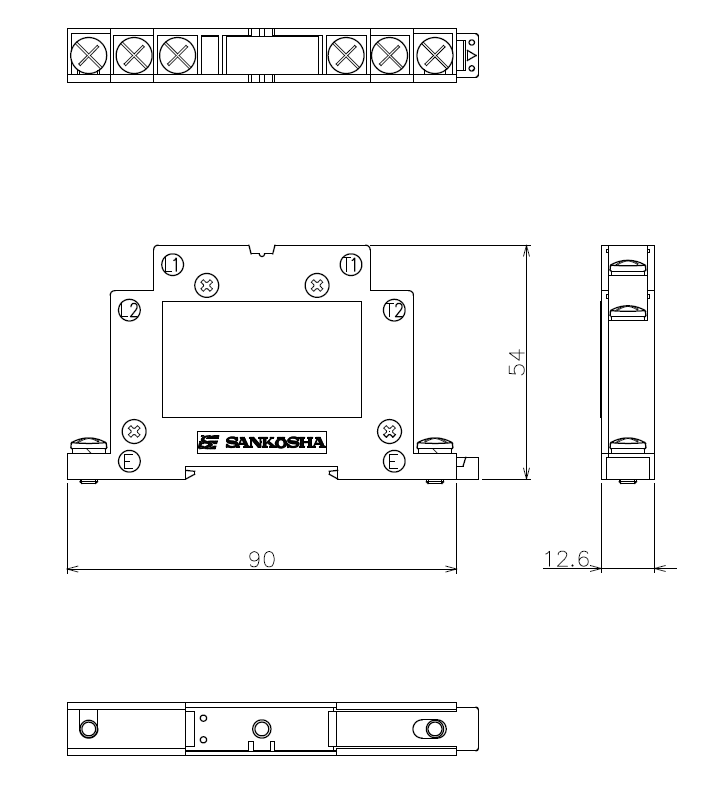

外形寸法図（単位: mm）
取付・接続条件
取付条件
| 条件項目 | 概要 |
|---|---|
| DINレール | 標準DINレール35mm幅にワンタッチ着脱可能 |
| パネル、盤 | M3ネジ または 木ネジで取付可能 |
| アングル、平鋼 | M4ネジで25mm幅に取付可能 |
接続条件
| 条件項目 | 概要 |
|---|---|
| 接地（M4ネジ） |
前面側アース端子は、DINレール、パネル、盤 取付時使用。 下面側は、アングル、平鋼取付時 |
| 配線 | M4バインド小ネジ（SW）付でアンプ端子使用可適合電線は、1.25mm2以上を推奨 |
仕様
下の表は左右にスクロールしてご覧ください
| 主な用途 | 計測・制御回線 | 計測・制御回線 | 制御回線 |
| 形式 | SN-H3「」 | SN-E1「」 | SN-K2 |
| 周波数帯域 | DC ～ 400 kHz | DC ～ 150 kHz | - |
| 最大回路電圧 |
a = 12.5 V b = 21.5 V c = 29.0 V d = 54.0 V |
a = 12.5 V b = 21.5 V c = 29.0 V d = 54.0 V |
AC 120 V 以下 DC 170 V 以下 |
| 回路抵抗（L-T間） | 10 Ω | 10 Ω | - |
| 絶縁抵抗（L-L間） | - | - |
DC 250 V 、100 MΩ 以上 |
| 絶縁抵抗（L-E間） | - |
- |
DC 250 V 、100 MΩ 以上 |
| 寸法 | W90 × D12.6 × H54（mm） | W90 × D12.6 × H54（mm） | W90 × D12.6 × H54（mm） |
下の表は左右にスクロールしてご覧ください
| 主な用途 | 計測・制御回線 |
多芯計測・制御回線 |
| 形式 | SN-N1 | SN-NM |
| 周波数帯域 |
DC ～ 1 MHz（Z0＝150Ω） |
DC ～ 1 MHz（Z0＝150Ω） |
| 最大回路電圧 | 150 Vo-p 以下 | 150 Vo-p 以下 |
| 回路抵抗（L-T間） | 0 Ω | 0 Ω |
| 絶縁抵抗（L-L間） | DC 100 V 、100 MΩ 以上 | DC 100 V 、100 MΩ 以上 |
| 絶縁抵抗（L-E間） | DC 100 V 、100 MΩ 以上 | DC 100 V 、100 MΩ 以上 |
| 寸法 | W90 × D12.6 × H54（mm） | W90 × D12.6 × H54（mm） |
