耐圧防爆構造SPD

EX-L「」形ページ印刷

  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合

防爆危険地域のプラント内における通信・制御回路の情報回線や電源回線に誘導される異常電圧から機器を保護する防爆仕様の保安器
・交流110Vまでの制御回路
・搬送回路、計測回路、制御回路、平衡回路
・4 - 20mA回路
などに使用し、プラント内の機器や装置を雷害から守ります。

主な使用場所
・重化学工場
・石油化学プラント
・石油備蓄基地
・LPGガス基地
・LNGプラント

JIS カテゴリC2、JIS カテゴリD1 対応
耐圧防爆構造
防爆機器検定合格番号第TC19314号

製品情報 製品名:EX-L

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内・屋外

使用温度・湿度: -20°C から +60°C の範囲、95% 以下(結露のないこと)

保管温度・湿度: -20°C から +60°C の範囲、95% 以下(結露のないこと)

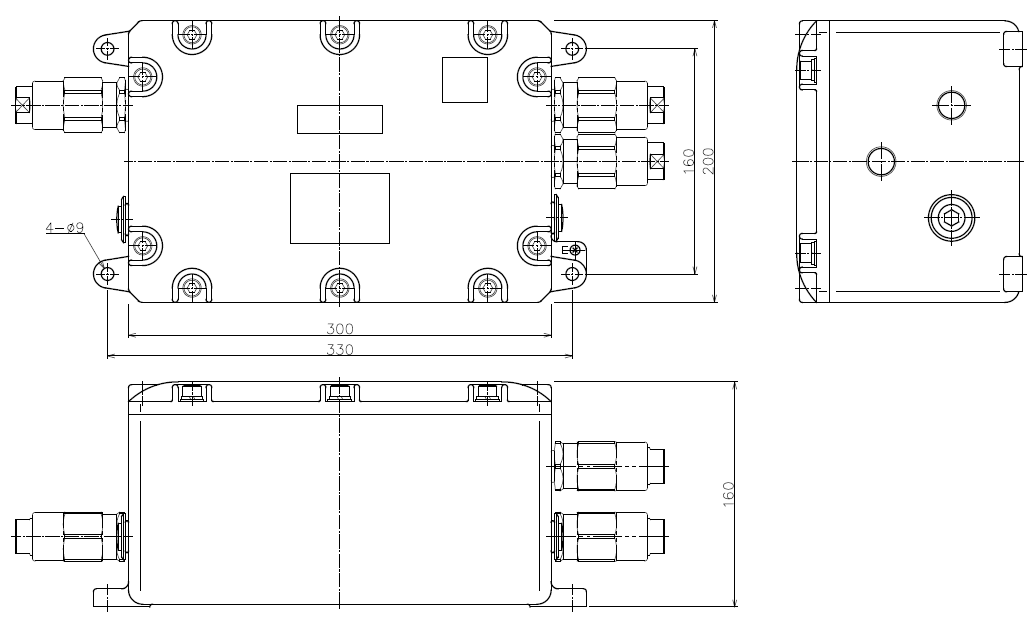

外形寸法図(寸法: mm)

EX-Lの外形寸法図

基本構成

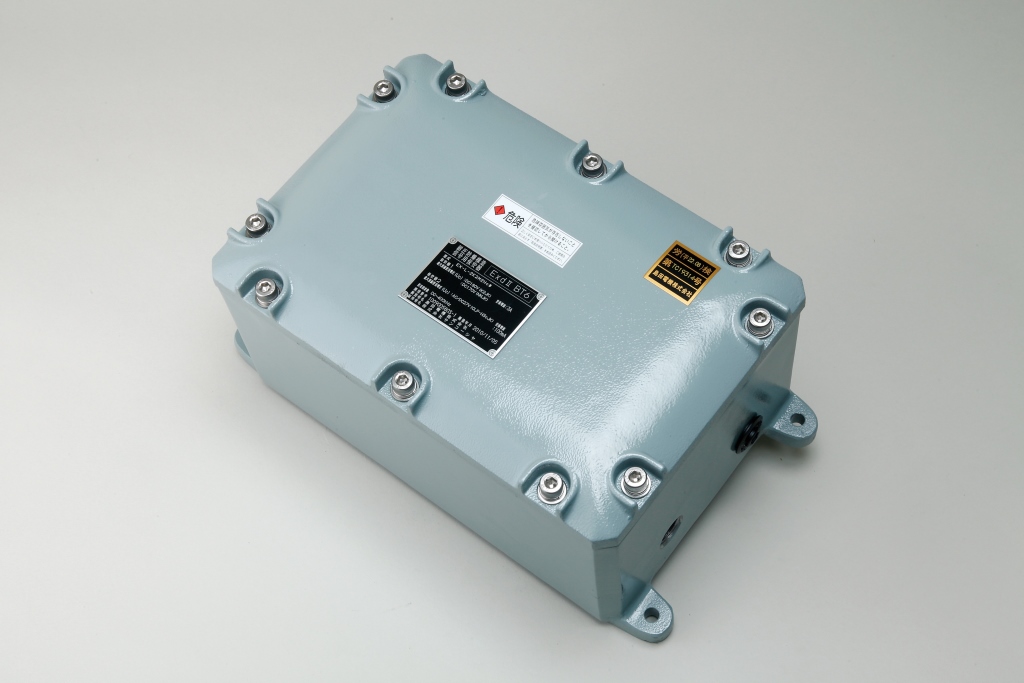

本体

  • ケースはアルミニウム合金製です
  • ケーブルグランドは用途に合わせサイズ・数量を指定できます

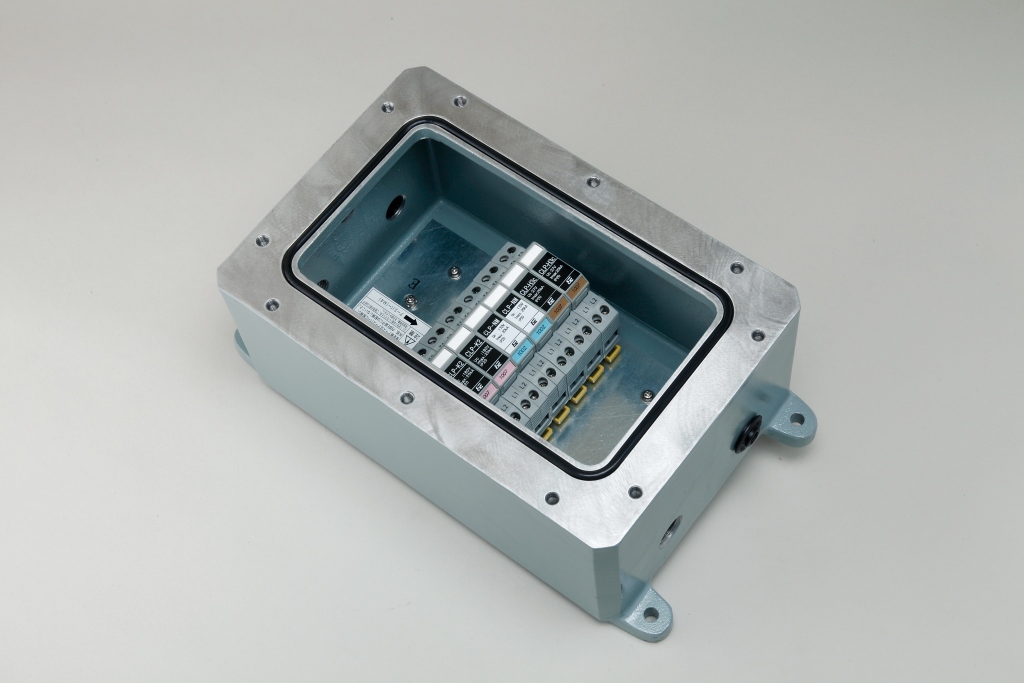

実装保安器

  • 内部に通信用SPD CLP形 を実装します(最大6つまで)
  • 実装保安器は保護対象の回線に合わせたタイプ・数量を選べます(下表)
用途 実装保安器の形式
AC110までの制御回線 CLP-K2
搬送回路・計測回路・制御回路・(平衡回路用) CLP-N1 または CLP-NM
4-20mA回路 CLP-H3

仕様

本体

防爆構造の種類 耐圧防爆構造
対象ガスまたは蒸気の爆発等級および発火点 Exd II BT6
導線引き込み方式 耐圧固着式
寸法 (W)350mm × (D)220mm × (H)160mm
質量 約 6.7 kg

電気的性能と保護レベル

電気的性能と保護レベルは、実装保安器によります。詳細は CLPシリーズの製品ページでご確認ください。下記は保安器 1台あたりの性能です。

下の表は左右にスクロールしてご覧ください

実装保安器 CLP-K2 CLP-N1 CLP-NM
適用回線(用途) AC110までの制御回路
  • 搬送回路
  • 計測回路
  • 制御回路
  • (平衡回路用)
  • 搬送回路
  • 計測回路
  • 制御回路
  • (平衡回路用)
最大連続使用電圧 DC 180V DC 52V DC 170V
電圧防護レベル (1.2/50μs 10kV) 1.3kV 以下 900V 以下

L-E: 1.0kV 以下

L-L: 50V 以下

下の表は左右にスクロールしてご覧ください

実装保安器 CLP-H3a CLP-H3b CLP-H3c CLP-H3d
適用回線(用途) 4-20mA 回路 4-20mA 回路 4-20mA 回路 4-20mA 回路
最大連続使用電圧 DC 9V DC 13.5V DC 27V DC 52V
電圧防護レベル (1.2/50 μs 10kV) 40V 以下 45V 以下 60V 以下 90V 以下
