同軸用SPD

B-JP-9ページ印刷

  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合

監視カメラを雷サージから保護する同軸用 SPD(同軸避雷器)
・デジタルカメラの保護
・EX-SDI 機器の保護
・HD-SDI 機器の保護

BNC形コネクタ

カテゴリ C2・カテゴリ D1 対応

キーワード BNC形 75Ω カテゴリC2 カテゴリD1

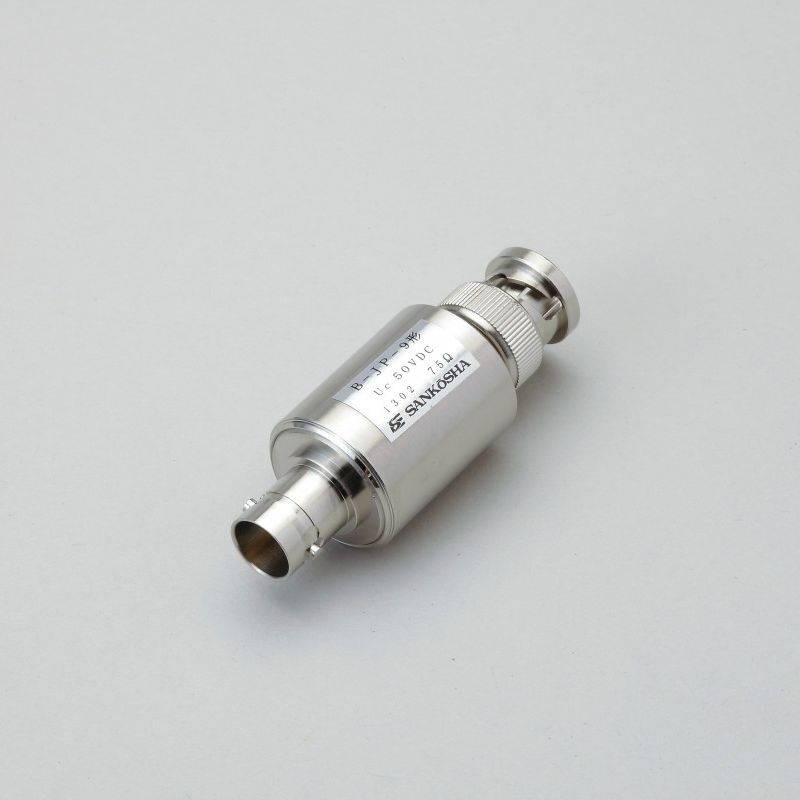

製品情報 製品名:B-JP-9
品目コード:11027051

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: -40°C ~ +70°C の範囲、90% 以下

保管温度・湿度: -40°C ~ +70°C の範囲、90% 以下

外形寸法図(単位: mm)

B-JP-9

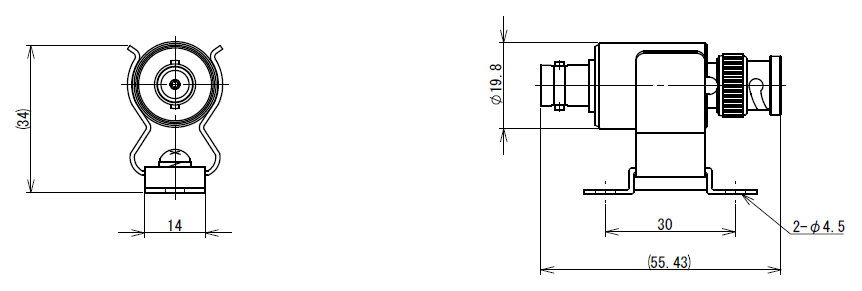

B-JP-9(ホルダー付き)※ホルダーはオプション品です。

仕様

項目 条件 性能
周波数帯域 - DC ~ 3 GHz
V. S. W. R 使用周波数にて 1.5 以下
挿入損失 使用周波数にて 0.5 dB 以下
インピーダンス - 75 Ω
許容電力 - 10 W
最大連続使用電圧 250 mA 以下 DC 50 V
直流放電開始電圧 100 V/s にて DC 120 V 以上
電圧防護レベル 1 kV/μs にて 700 V 以下
電圧防護レベル 1.2/50 μs、10 kV にて 900 V 以下
電流容量 DC 12 V 3 A 以下
インパルス耐久性 カテゴリーC2 8/20 μs、5 kA、10回
インパルス耐久性 カテゴリーD1 10/350 μs、2.5 kA、2回
最大インパルス耐久性 - 8/20 μs10 kA、1回
絶縁抵抗 DC100V メガーにて 100 MΩ 以上
質量 - 約 60 g
