電源用SPD

交流100/200V系 単相2線用 クラスIII SPD | MZAC-200ページ印刷

  • RoHS
  • UL

JIS C 5381-11: 2014
UL File Number: E328370

低圧電源用 JIS クラス III SPD
交流100V系 または 交流200V系
単相2線
漏電遮断器の2次側に使用

・低圧電源機器の保護に

・小型でリード線付きなので、装置の基板などにも取付けやすい

キーワード クラスIII 交流100V 交流200V 単相2線 漏電遮断器の2次側

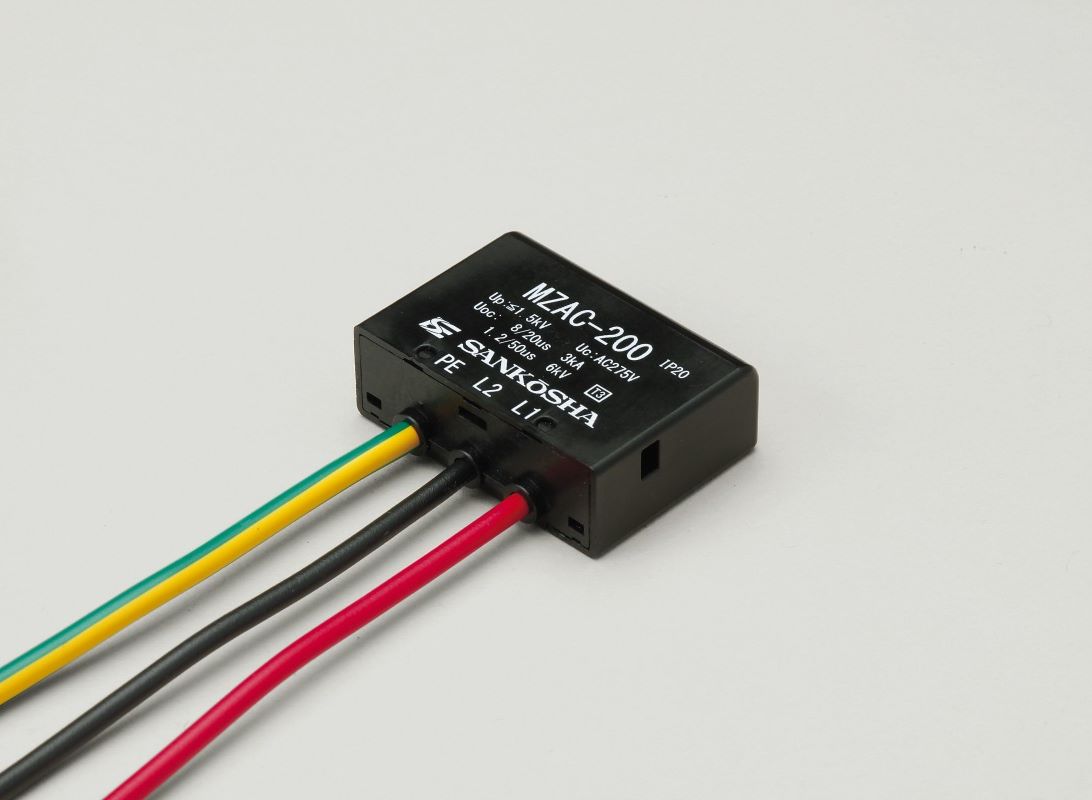

製品情報 製品名:MZAC-200
品目コード:11042383

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +85°C、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +85°C、90% 以下(結露のないこと)

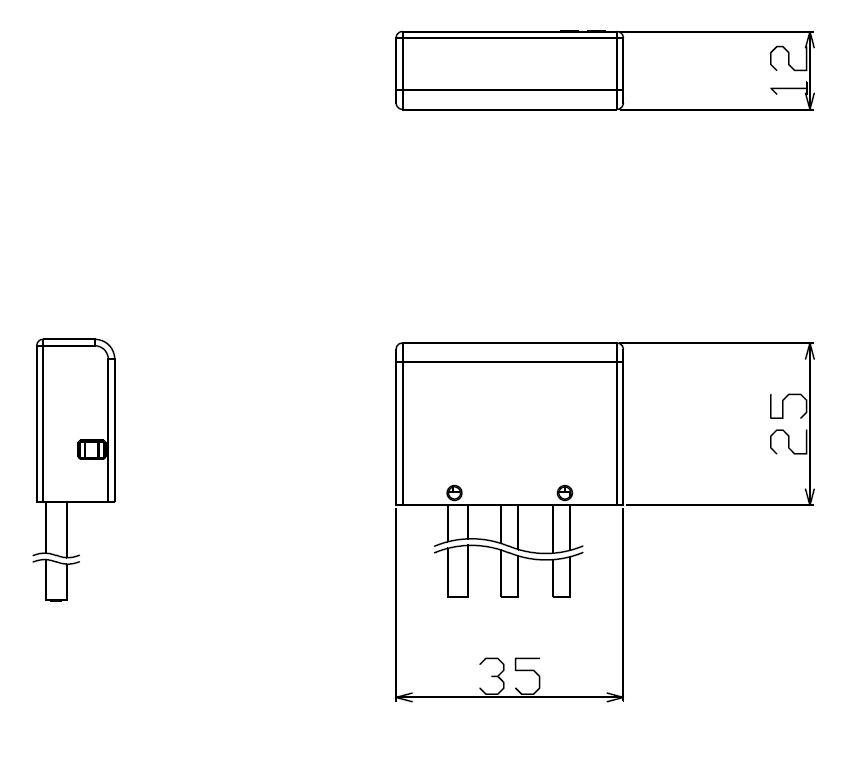

外形寸法図(単位: mm)

配線図と接続条件

電線

識別と色 L1:赤、L2:黒、PE:黄/緑
サイズ L1、L2:AWG 20、PE: AWG 16

仕様

試験規格 IEC 61643-11:2011
試験クラス分類 クラス III
最大連続使用電圧 UC

L - PE 間

交流 275 V
開回路電圧 UOC

1.2/50 μs

6 kV
電圧防護レベル UP L - L 間、L - PE 間 1.5 kV 以下
定格短絡電流 ISCCR L - PE 間 交流 70 A
一時的過電圧特性 UT L - PE 間 交流 335 V、5s
漏電電流 IPE L - PE 間、交流 255 V 1 mA 以下
保護等級の分類 IP 20
劣化表示 側面の表示窓を見る

正常:何もなし

劣化:銀

推奨外部分離器 313010MX250P(リテルヒューズ製)
質量

約 30 g

※ UL仕様は仕様書に記載しています
