電源用SPD

交流400V系 単相2線用 クラスI SPD | MZS-400AV(2つ) と MZS-NPEページ印刷

  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合
  • 公共建築協会評価書取得

JIS C 5381-1(MZS-400AV)
JIS C 5381-11: 2014(MZS-NPE)
KEMA(MZS-NPE)
※MZS-NPEは建築設備設計基準および公共建築工事仕様書対象外

低圧電源用 JIS クラス I SPD
交流400V系
単相2線
漏電遮断器の1次側

接地相のないまたは不明な系統へ接続する組み合わせ
MZS-400AV(2つ)+ MZS-NPE(1つ)

・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に

・直撃雷対応
・高い続流遮断性能
・接点端子つきなので、劣化を遠隔監視できます

キーワード クラスI 交流400V 単相2線 漏電遮断器の1次側(接地相なし) DINレール取付け 接点端子あり
製品情報 製品名:MZS-400AV、MZS-NPE
品目コード:11019623、11017380

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

標高: 2000 m 以下

外形寸法図(単位: mm)

MZS-400AV

MZS-NPE



配線図と接続条件

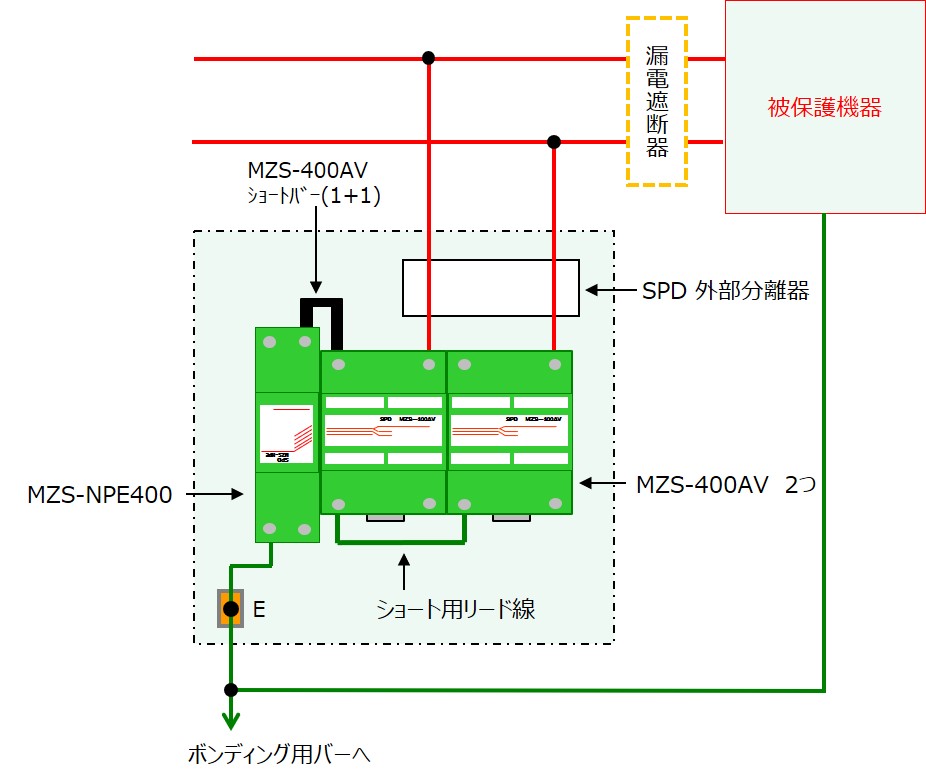

MZS-400とMZS-NPEの単相2線配線図

SPDの適用電線

AWG 10 ~ 4 または 断面積 5.5 ~ 22 mm2 (より線、単線ともに)

電線の締付け

M6 ねじ(製品に付属)

締付けトルク

2.94 ~ 3.43 N·m (30 ~ 35 kgf·cm)

警報接点の適用電線

AWG 28 ~ 22

または単線:φ0.32 ~ 0.65、より線:0.08 ~ 0.32 mm2

仕様

MZS-400AV

試験クラス分類 クラス I
最大連続使用電圧 UC

交流 460 V
インパルス放電電流 Iimp 10/350 μs 25 kA
公称放電電流 In 8/20 μs 20 kA
電圧防護レベル UP JIS C 5381-1 に基づく 2.5 kV 以下
漏電電流 IPE 直流 600 V 20 μA 以下
続流遮断定格 UC = 460 V 50 kA
保護等級の分類 IP 20
劣化表示 製品前面(ALM)

正常:青

劣化:赤

質量 約 460 g(1製品あたり)

MZS-NPE

試験規格

JIS C 5381-11:2014

試験クラス分類 クラス I、クラス II
最大連続使用電圧 UC 交流 255 V(50/60Hz)
インパルス放電電流 Iimp 10/350 μs 100 kA
公称放電電流 In 8/20 μs 100 kA
電圧防護レベル UP N - PE 間 1.5 kV 以下
続流遮断定格 Ifi N - PE 間 100 A(50/60Hz)
一時的過電圧特性 UT N - PE 間 1200 V、200 ms(50/60Hz)
漏電電流 IPE 交流 255 V 1 mA 以下
保護等級の分類

IP 20
質量

約 290 g(1製品あたり)
