電源用SPD

交流400V系 単相2線用 クラスI SPD | MZS-400AV(2つ使用) ページ印刷

  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合
  • 公共建築協会評価書取得

JIS C 5381-1

低圧電源用 JIS クラス I SPD
交流400V系
単相2線
漏電遮断器の2次側、に使用する組合せ

MZS-400AV(2つ)

・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に

・直撃雷対応
・高い続流遮断性能
・接点端子つきなので、劣化を遠隔監視できます

キーワード クラスI 交流400V 単相2線 漏電遮断器の2次側 DINレール取付け 接点端子あり
製品情報 製品名:MZS-400AV
品目コード:11019623

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

標高: 2000 m 以下

外形寸法図(単位: mm)

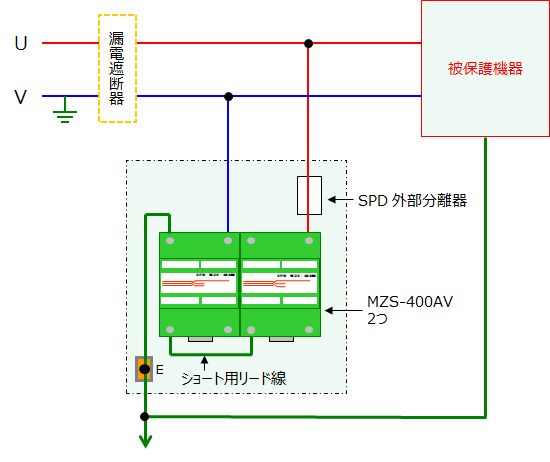

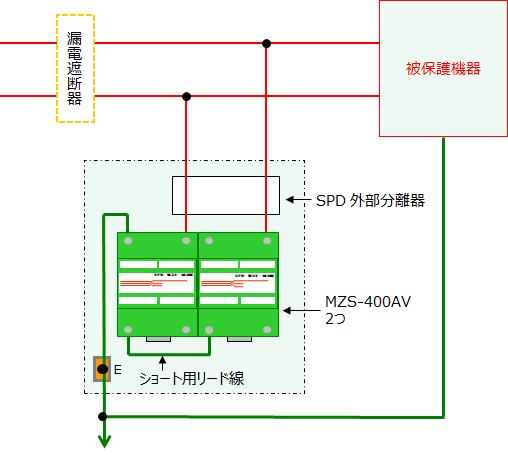

配線図と接続条件

SPDの適用電線

AWG 10 ~ 4 または 断面積 5.5 ~ 22 mm2 (より線、単線ともに)

電線の締付け

M6 ねじ(製品に付属)

締付けトルク

2.94 ~ 3.43 N·m (30 ~ 35 kgf·cm)

警報接点の適用電線

AWG 28 ~ 22

または単線:φ0.32 ~ 0.65、より線:0.08 ~ 0.32 mm2

仕様

試験クラス分類 クラスI
最大連続使用電圧 UC 交流 460 V
インパルス放電電流 Iimp 10/350μs 25 kA
公称放電電流 In 8/20μs 20 kA
電圧防護レベル UP JIS C 5381-1 に基づく 2.5 kV 以下
漏電電流 IPE 直流 600 V にて 20 μA 以下
続流遮断定格 交流 460 V にて 50 kA
保護等級の分類 IP20
質量 約 460 g
