電源用SPD
交流200V系 三相3線用 クラスI SPD | MZS-200AV（3つ使用） ページ印刷
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -40°C ～ +70°C、95% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C、95% 以下（結露のないこと）
標高： 2000 m 以下
外形寸法図（単位: mm）
配線図と接続条件

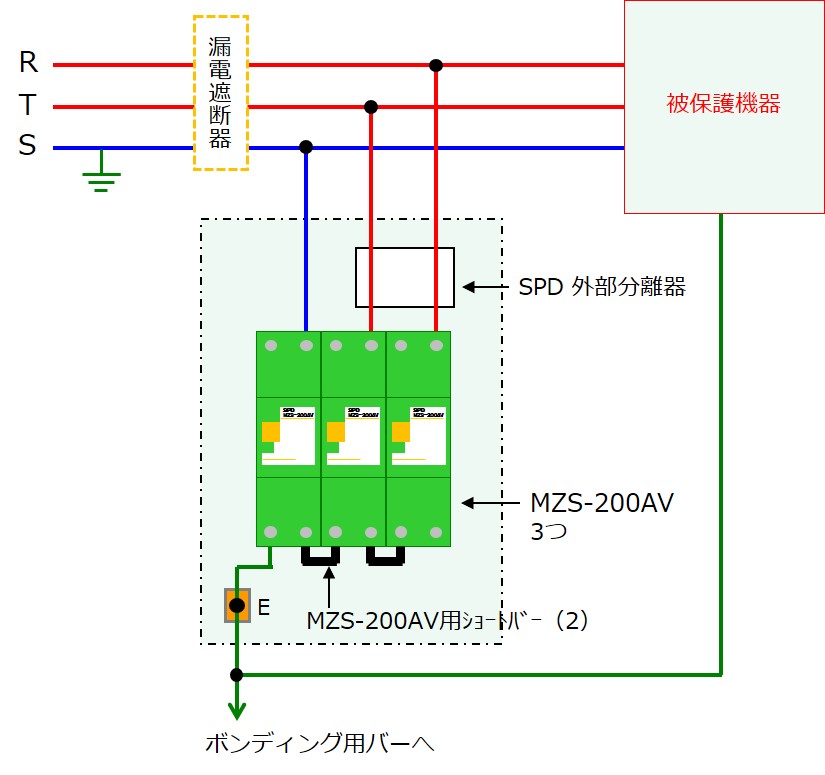

接地相あり
|

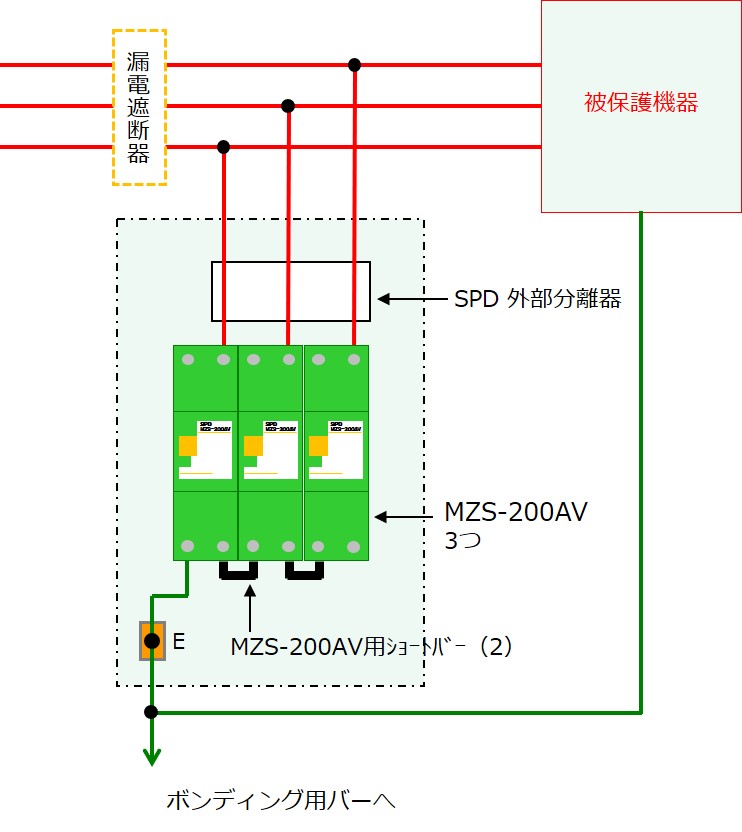

接地相不明
|
SPDの適用電線
AWG 10 ～ 4 または 断面積 5.5 ～ 22 mm2 （より線、単線ともに）
電線の締付け
M6 ねじ（製品に付属）
締付けトルク
2.94 ～ 3.43 N·m （30 ～ 35 kgf·cm）
警報接点の適用電線
AWG 30 ～ 14
または単線：φ0.25 ～ 1.6、より線：0.05 ～ 2 mm2
ショートバー
| 品目コード | 品名 |
| 1111021544 | MZS-200AV用ショートバー（2） |
仕様
| 試験規格 | ー | JIS C 5381-11:2014 |
|---|---|---|
| 試験クラス分類 | ー | クラス I、クラス II |
| 最大連続使用電圧 UC |
L - N 間、L - PE 間 |
交流 275 V |
| インパルス放電電流 Iimp | 10/350 μs | 25 kA |
| 公称放電電流 In | 8/20 μs | 25 kA |
| 電圧防護レベル UP | L - N 間、L - PE 間 | 1.5 kV 以下 |
| 過電流防護 | ー | 315 A 以下（fuse） |
| 定格短絡電流 ISCCR | ー | 交流 25 kA |
| 一時的過電圧特性 UT | L - N 間、L - PE 間 | 交流 335 V、5s |
| 漏電電流 IPE | 交流 255 V | 1 mA 以下 |
| 保護等級の分類 | ー | IP 20 |
| 劣化表示 | 製品前面（ALM） |
正常：凹 劣化：凸 |
| 質量 | ー | 約 370 g（1製品あたり） |
