電源用SPD

交流100/200V系 単相2線用 クラスI SPD | MZS-200AV(2つ使用) ページ印刷

  • 電源用 クラスI SPD MZS-200AV
  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合
  • 公共建築協会評価書取得

JIS C 5381-11: 2014
KEMA

低圧電源用 JIS クラス I SPD
交流100V系 または 交流200V系
単相2線
漏電遮断器の2次側に設置するときの組み合わせです

MZS-200AV(2つ)

・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に

・直撃雷対応
・高い続流遮断性能
・接点端子つきなので、劣化を遠隔監視できます

キーワード クラスI 交流100V 交流200V 単相2線 漏電遮断器の2次側 DINレール取付け 接点端子あり
製品情報 製品名:MZS-200AV
品目コード:1111015650

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +70°C、95% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C、95% 以下(結露のないこと)

標高: 2000 m 以下

外形寸法図(単位: mm)

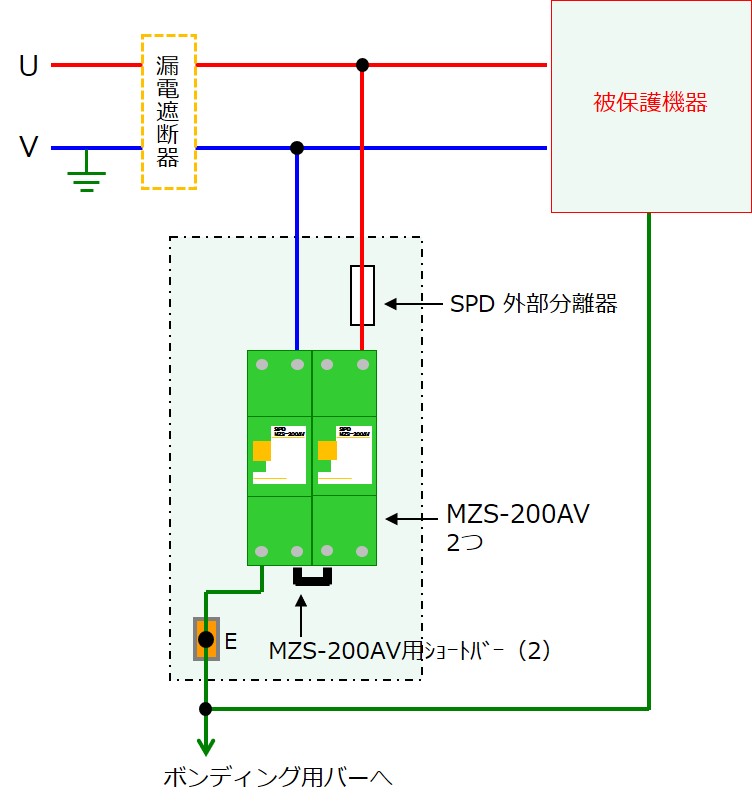

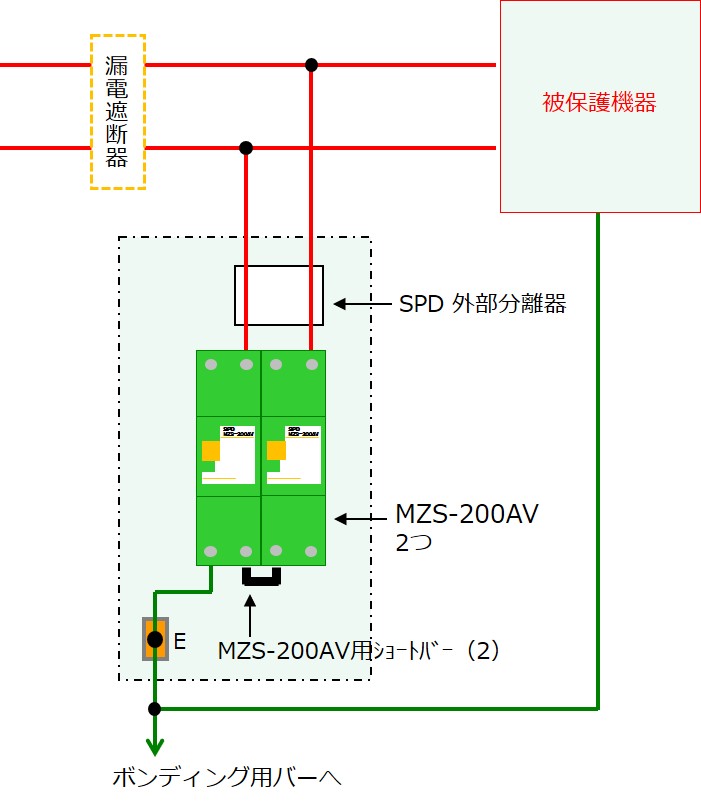

配線図と接続条件

接地相あり

接地相不明

SPDの適用電線

AWG 10 ~ 4 または 断面積 5.5 ~ 22 mm2 (より線、単線ともに)

電線の締付け

M6 ねじ(製品に付属)

締付けトルク

2.94 ~ 3.43 N·m (30 ~ 35 kgf·cm)

警報接点の適用電線

AWG 30 ~ 14

または単線:φ0.25 ~ 1.6、より線:0.05 ~ 2 mm2

ショートバー

品目コード 品名
1111021544 MZS-200AV用ショートバー(2)

仕様

試験規格 JIS C 5381-11:2014
試験クラス分類 クラス I、クラス II
最大連続使用電圧 UC

L - N 間、L - PE 間

交流 275 V
インパルス放電電流 Iimp 10/350 μs 25 kA
公称放電電流 In 8/20 μs 25 kA
電圧防護レベル UP L - N 間、L - PE 間 1.5 kV 以下
過電流防護 315 A 以下(fuse)
定格短絡電流 ISCCR 交流 25 kA
一時的過電圧特性 UT L - N 間、L - PE 間 交流 335 V、5s
漏電電流 IPE 交流 255 V 1 mA 以下
保護等級の分類 IP 20
劣化表示 製品前面(ALM)

正常:凹

劣化:凸

質量 約 370 g(1製品あたり)

資料ダウンロード

MZS-200AV_仕様書(PDF)

MZS-200AV_外観図(PDF)

MZS-200AV_CADデータ(DXF)

MZS-200AV_取扱説明書(PDF)

MZS-200AVショートバー_外観図(PDF)
