電源用SPD
交流200V系 三相4線用 クラスI SPD | MZG-200（3つ）と MZS-NPE ページ印刷
JIS C 5381-1（MZG-200）
JIS C 5381-11: 2014（MZS-NPE）
KEMA（MZS-NPE）
低圧電源用 JIS クラス I SPD
交流200V系
三相4線
漏電遮断器の1次側（接地相あり）に設置するときの組み合わせです
NZG-200（3つ）+ MZS-NPE（1つ）
・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に
・直撃雷対応
・MZS-NPE は インパルス放電電流 100kA
・MZG-200 は インパルス放電電流 50kA
| キーワード | クラスI 交流200V 三相4線 漏電遮断器の1次側（接地相あり） DINレール取付け |
|---|---|
| 製品情報 |
製品名：MZG-200、MZS-NPE 品目コード：1111012745、1111017380 |
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -40°C ～ +70°C、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C、90% 以下（結露のないこと）
標高： 2000 m 以下
外形寸法図（単位: mm）
MZG-200
MZS-NPE

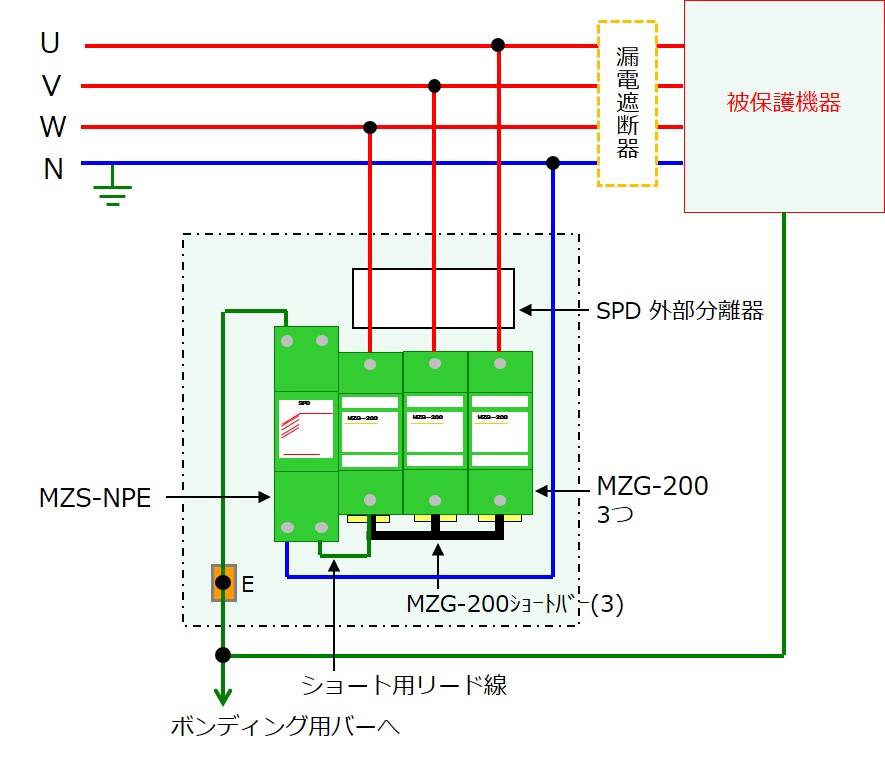

配線図と接続条件
適用電線
AWG 10 ～ 4 または 断面積 5.5 ～ 22 mm2 （より線、単線ともに）
電線の締付け
M6 ねじ（製品に付属）
締付けトルク
2.94 ～ 3.43 N·m （30 ～ 35 kgf·cm）
ショートバー
| 品目コード | 品名 |
| 1111021546 | MZG-200ショートバー(3) |
仕様
MZG-200
| 試験クラス分類 | ー | クラス I |
|---|---|---|
| 最大連続使用電圧 UC | ー | 交流 230 V（50/60Hz） |
| インパルス放電電流 Iimp | 10/350 μs | 50 kA |
| 公称放電電流 In | 8/20 μs | 20 kA |
| 電圧防護レベル UP | JISに基づく | 1.5 kV 以下 |
| 続流遮断定格 Ifi | UC = 230 V | 3 kA |
| 漏電電流 IPE | 直流 320 V | 20 μA 以下 |
| 応答速度 |
ー |
3 ns 以下 |
| 質量 |
ー |
約 250 g（1製品あたり） |
MZS-NPE
| 試験規格 |
ー |
JIS C 5381-11:2014 |
|---|---|---|
| 試験クラス分類 | ー | クラス I、クラス II |
| 最大連続使用電圧 UC | ー | 交流 255 V（50/60Hz） |
| インパルス放電電流 Iimp | 10/350 μs | 100 kA |
| 公称放電電流 In | 8/20 μs | 100 kA |
| 電圧防護レベル UP | N - PE 間 | 1.5 kV 以下 |
| 続流遮断定格 Ifi | N - PE 間 | 100 A（50/60Hz） |
| 一時的過電圧特性 UT | N - PE 間 | 1200 V、200 ms（50/60Hz） |
| 漏電電流 IPE | 交流 255 V | 1 mA 以下 |
| 保護等級の分類 |
ー |
IP 20 |
| 質量 |
ー |
約 290 g（1製品あたり） |
