電源用SPD

交流200V系 三相3線用 クラスI SPD | MZG-200(3つ使用) ページ印刷

  • RoHS

JIS C 5381-1

交流200V系の 三相3線 に接続する低圧電源用 JIS クラス I SPD
漏電遮断器の2次側に設置するときの組み合わせです

・配電盤・分電盤の低圧電源回路の保護
・制御機器の電源回路の保護

・直撃雷対応
・インパルス放電電流 50kA

キーワード クラスI 交流200V 三相3線 漏電遮断器の2次側 DINレール取付け
製品情報 製品名:MZG-200
品目コード:1111012745

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

標高: 2000 m 以下

外形寸法図(単位: mm)

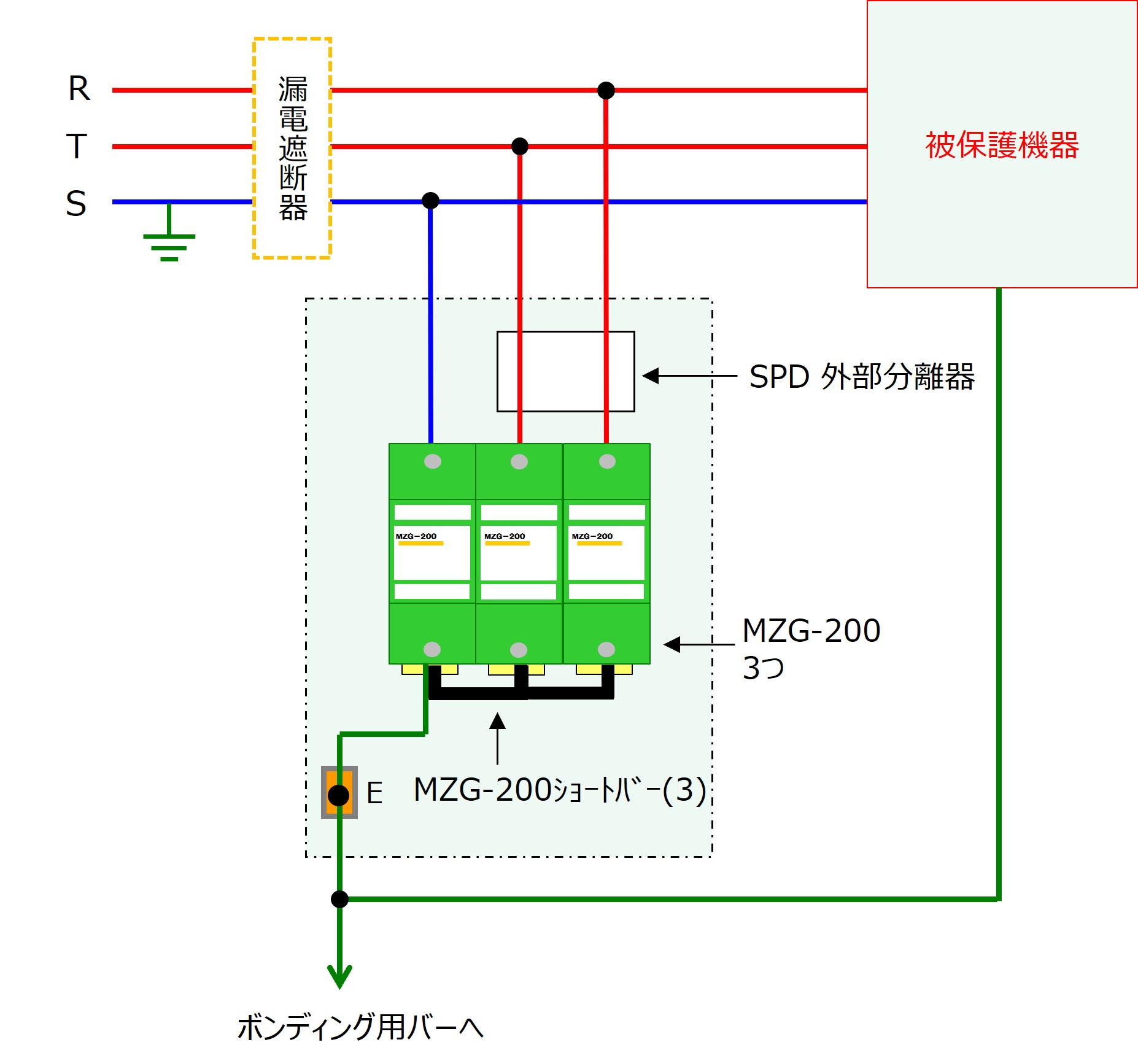

配線図と接続条件

接地相あり

接地相不明

適用電線

AWG 10 ~ 4 または 断面積 5.5 ~ 22 mm2 (より線、単線ともに)

電線の締付け

M6 ねじ(製品に付属)

締付けトルク

2.94 ~ 3.43 N·m (30 ~ 35 kgf·cm)

ショートバー

品目コード 品名
1111021546 MZG-200ショートバー(3)

仕様

試験クラス分類 クラス I
最大連続使用電圧 UC 230 V(50/60Hz)
漏れ電流 IPE 直流 320 V 20 μA 以下
インパルス放電電流 Iimp 10/350 μs 50 kA
公称放電電流 In 8/20 μs 20 kA
電圧防護レベル UP JISに基づく 1.5 kV
続流遮断定格 Ifi UC = 230 V 3 kA
応答速度

3 ns 以下
質量

約 250 g(1製品あたり)

資料ダウンロード

MZG-200_仕様書・外観図(PDF)

MZG-200_CADデータ(DXF)

MZG-200_取扱説明書(PDF)

MZG-200ショートバー_外観図(PDF)
