半導体サージ防護素子

SPダイオードページ印刷

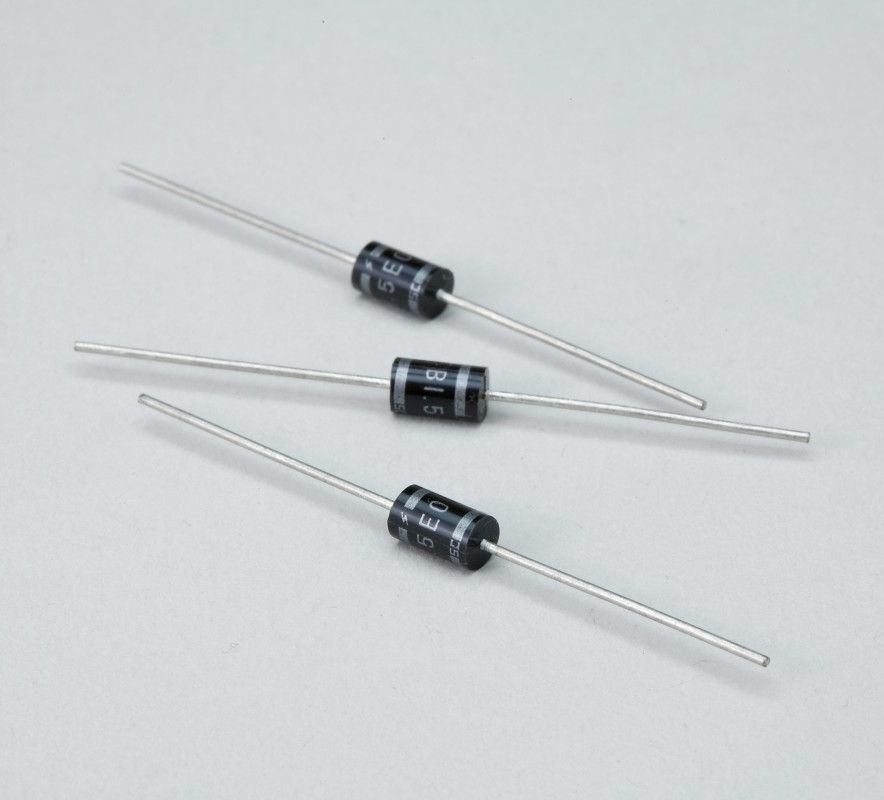

電子機器や電子回路のサージ防護に使用する高速応答の半導体サージ防護素子

2極構造
両極性素子のため、極性に関係なく回路に組み込めます
高速応答

製品情報 製品名:SPダイオード(形式は表に記載)
品目コード:表に記載

この製品についてのお問い合わせはこちら

環境条件

使用環境

温度:-30°Cから+85°Cの範囲、温度90%以下(結露のないこと)

保管環境

温度:-40°Cから+125°Cの範囲、温度90%以下(結露のないこと)

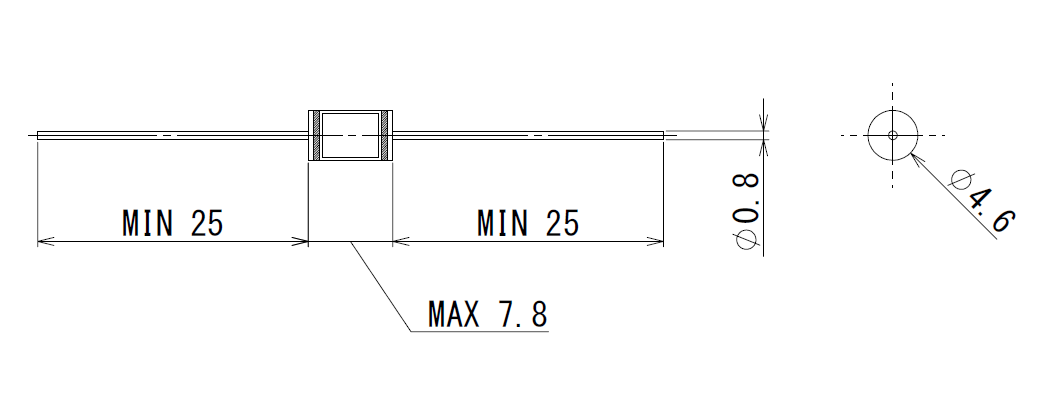

外形寸法図(単位: mm)

ラインナップ

下の表は左右にスクロールしてご覧ください

製品形式 B1.5E010 B1.5E016 B1.5E027 B2.8E036
品目コード 11009182 11009183 11009184 11009185
スタンドオフ電圧(Vso) 8.5 V 12.5 V 21.5 V 29.0 V
最大許容電力(10/1000μs) 1500 W 1500 W 1500 W 2800 W
最大許容電流(10/1000μs) 100 A 68 A 38 A 56 A
制限電圧(Ipp) 15.0 V 22.5 V 38.0 V 50.0 V
ブレークダウン電圧(1mA) 9.0 ~ 11.0 V 13.5 ~ 17.0 V 23.5 ~ 30.0 V 31.5 ~ 40.0 V
漏れ電流(Vso) 50 μA 5 μA 5 μA 5 μA
静電容量(100kHz) 3900 pF 2500 pF 1400 pF 1600 pF
温度係数 0.06 %/°C 0.10 %/°C 0.08 %/°C 0.06 %/°C
質量 0.7 g 0.7 g 0.7 g 0.7 g
