端子板

SA-10Bページ印刷

  • SA-10B

通信ケーブル20芯を接続する端子板

両側の端子が、はんだとねじ両方に対応しています。
Uリンクを使って、簡単に開閉試験・モニター試験を行えます。
Uリンク差込口の縦と横ピッチが異なるため、Uリンクの誤挿入を防ぎます。

キーワード 10対　はんだ・ねじーはんだ・ねじ　切分機構あり
製品情報 製品名：SA-10B端子板
品目コード：1112001164

この製品についてのお問い合わせはこちら

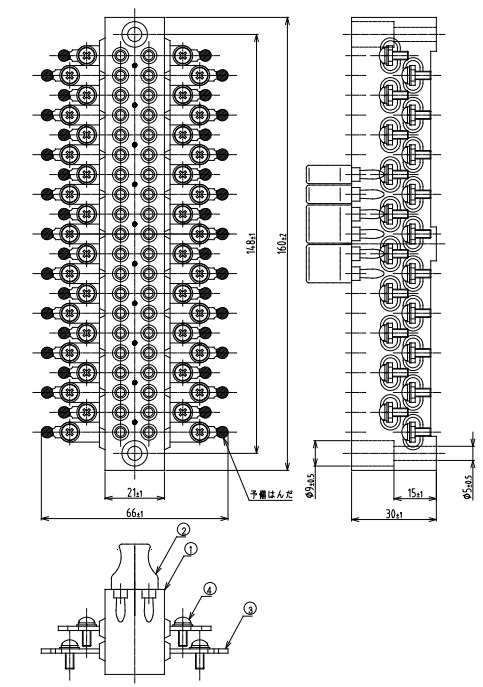

外形寸法図（単位: mm）

SA-10B の外形寸法図

仕様

端子構造 両側はんだ・ねじ　10列 2段
絶縁材料 エポキシ樹脂
絶縁抵抗（各端子間、全端子取付けねじ間） 直流 500 V にて　10000MΩ 以上
ねじ端子の大きさ M3 × 8
適合心線径 0.5 ～ 2 mm2
質量 約 290 g

資料ダウンロード

SA-10B_仕様書・外観図（PDF）

ダウンロード

この製品についてのお問い合わせはこちら
