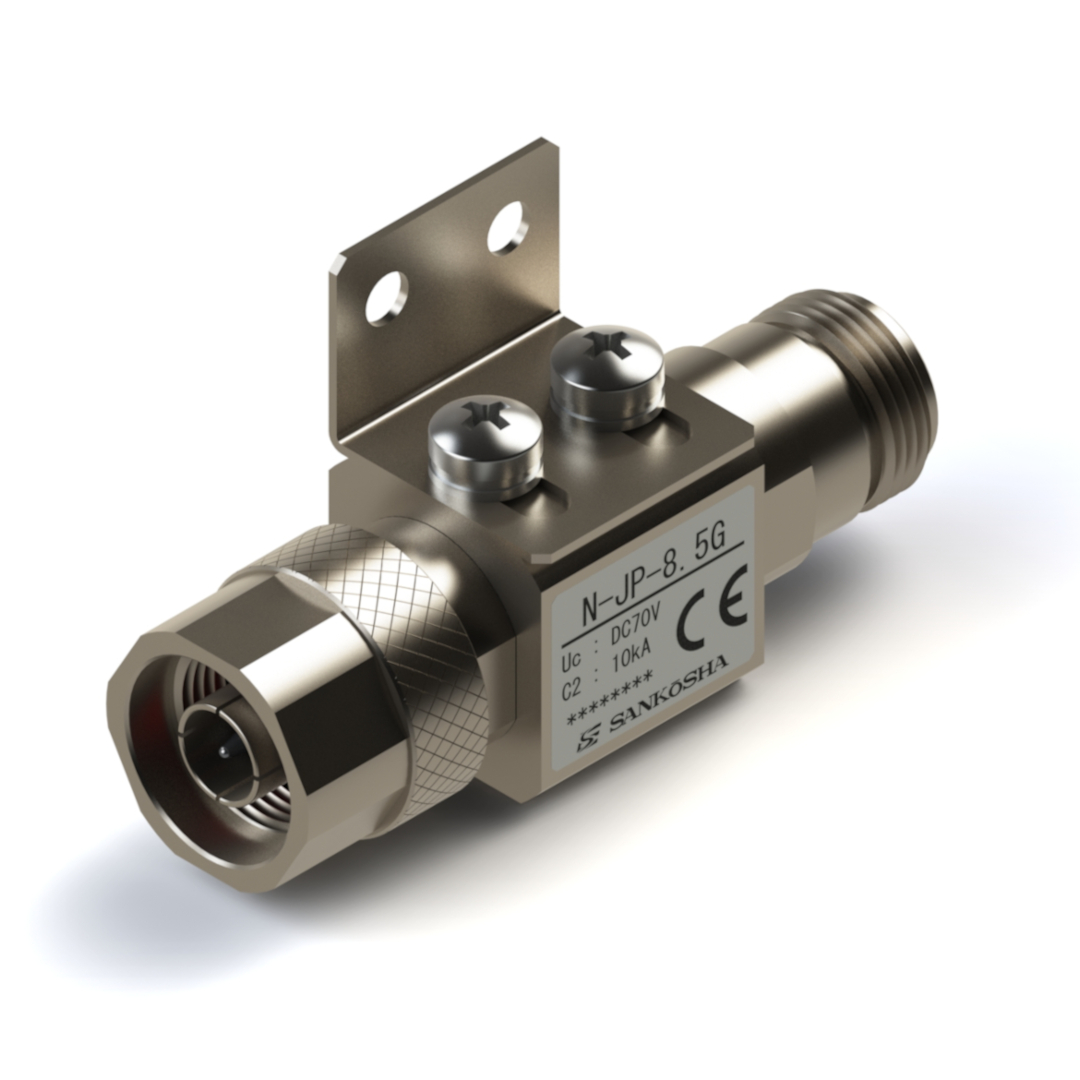

同軸用SPD

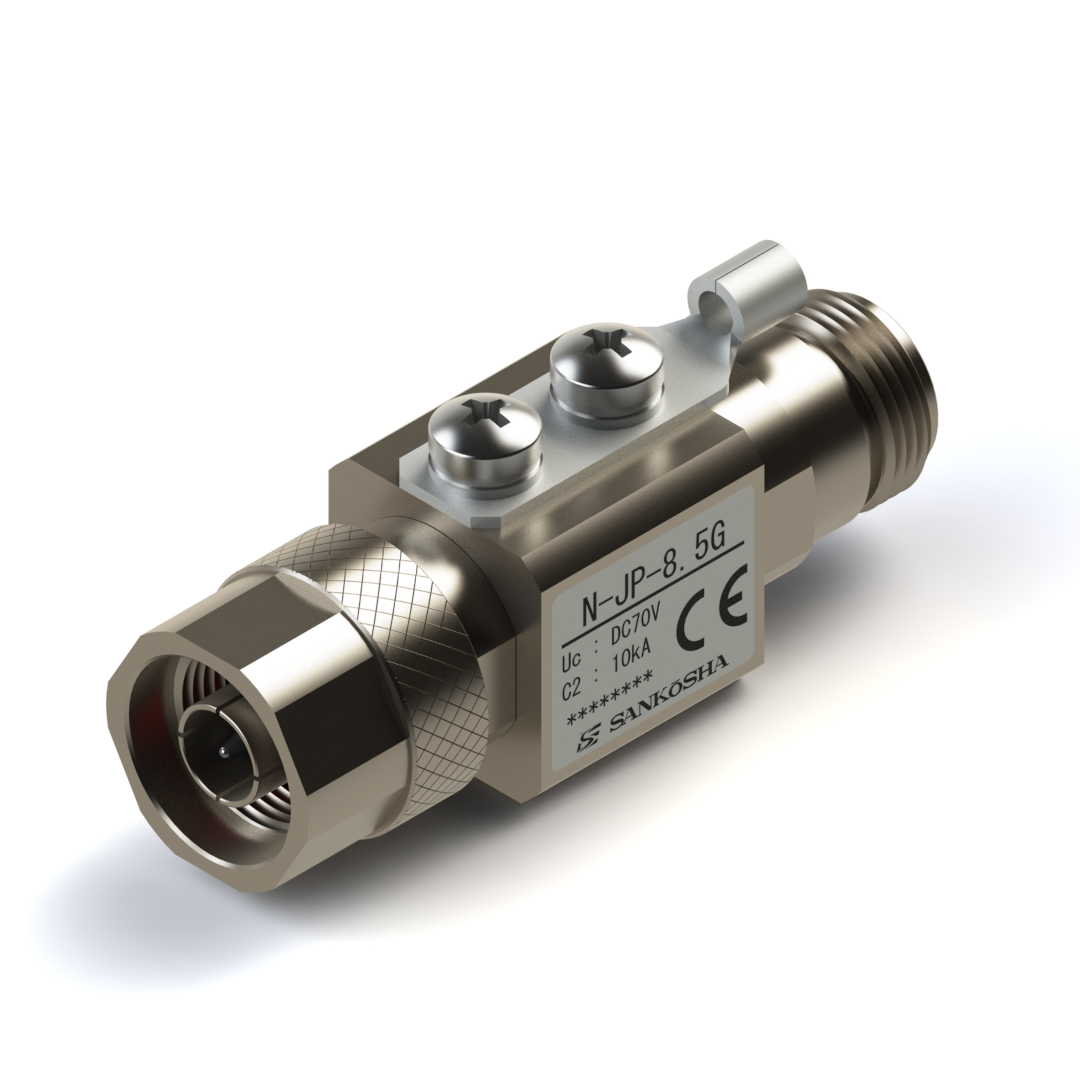

【新製品】8.5GHz対応同軸用SPD N-JP-8.5Gページ印刷
IEC 61643-21:2009／JIS C 5381-21:2014
CEマーキング
無線機器を雷サージから保護する同軸用 SPD（同軸避雷器）
8.5GHz までの高周波に対応！
特長
- DC～8.5GHzの広帯域で使用可能
- 許容電力 100W の高い汎用性

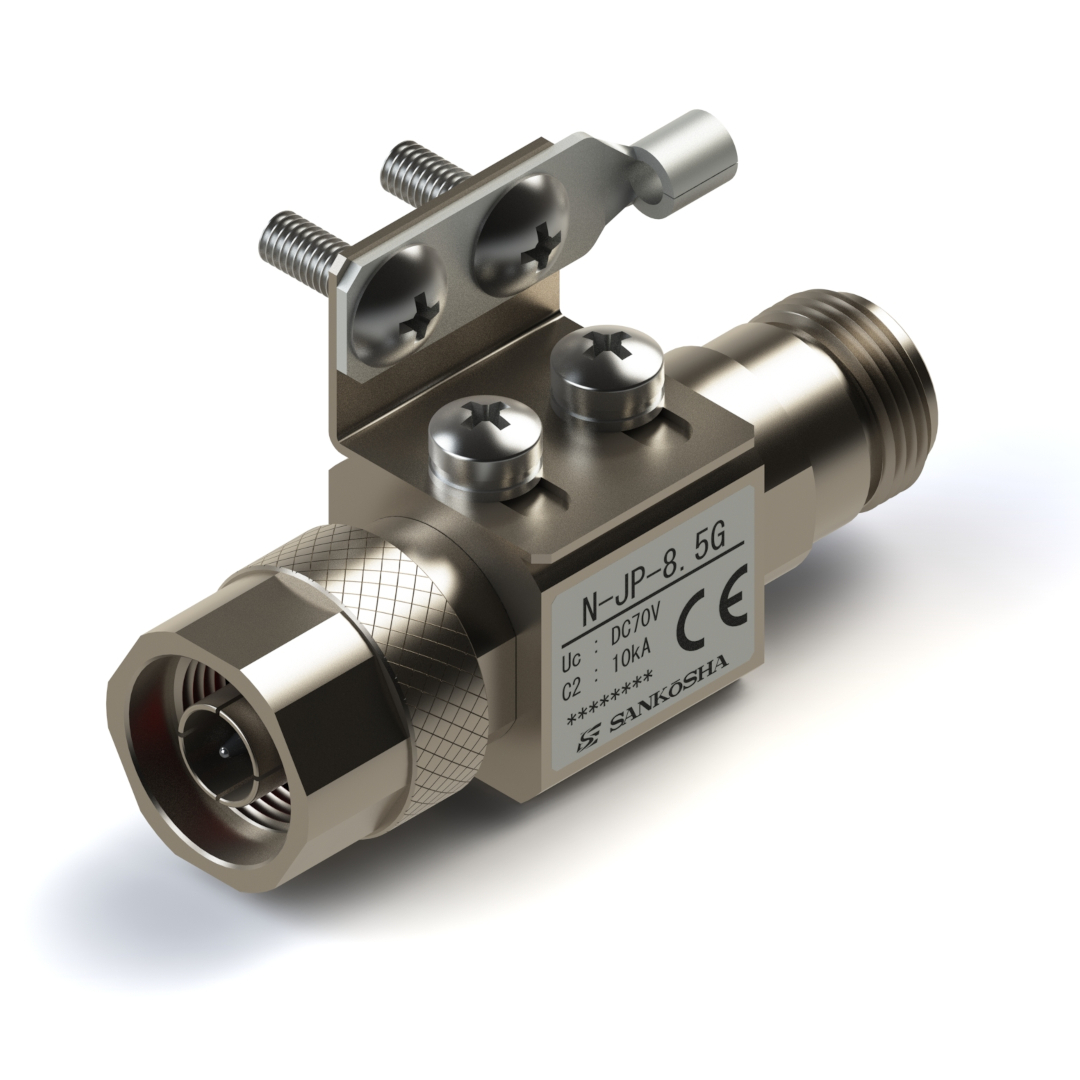

- 固定金具付き
主な保護機器
- WiFi 7
- 第5世代移動通信システム「5G」
- ローカル５G（Sub6帯）
- 無線通信機器
- ETC2.0
- ITS（高度道路交通システム）
- 無線LAN 2.4GHz帯、5GHz帯
- 放送FPU
- 衛星通信
- Cバンドレーダー設備
- 6.5GHz/7.5GHz多重無線
カテゴリ C2・カテゴリ D1 対応
許容電力 100W
N形（P-J）コネクタ
CEマーキング
| キーワード | N形 50Ω カテゴリC2 カテゴリD1 |
|---|---|
| 製品情報 |
製品名：N-JP-8.5G 品目コード：1111050162 |
環境条件
使用場所： 屋内・屋外（※）
使用温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
※屋外で使用の場合、コネクタ接続部は防水性維持のため自己融着テープ等による養生処理が必要です。

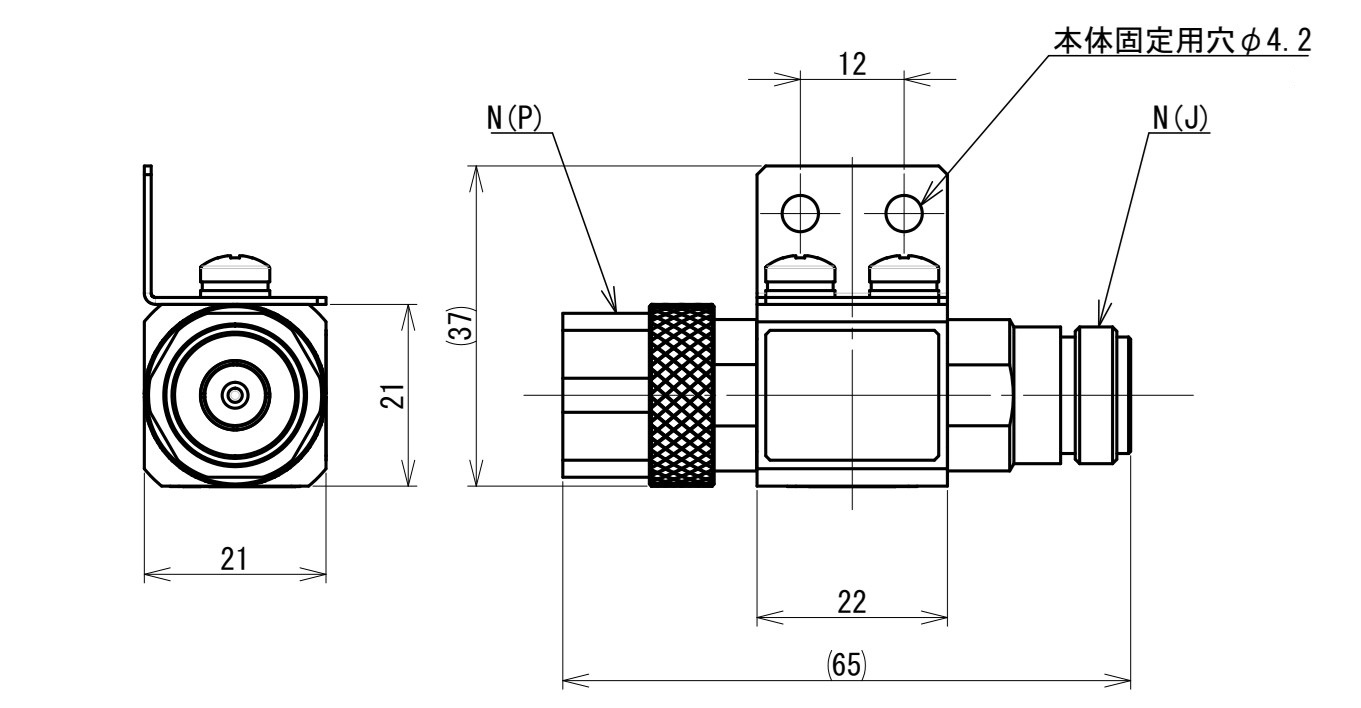

外形寸法図（単位: mm）

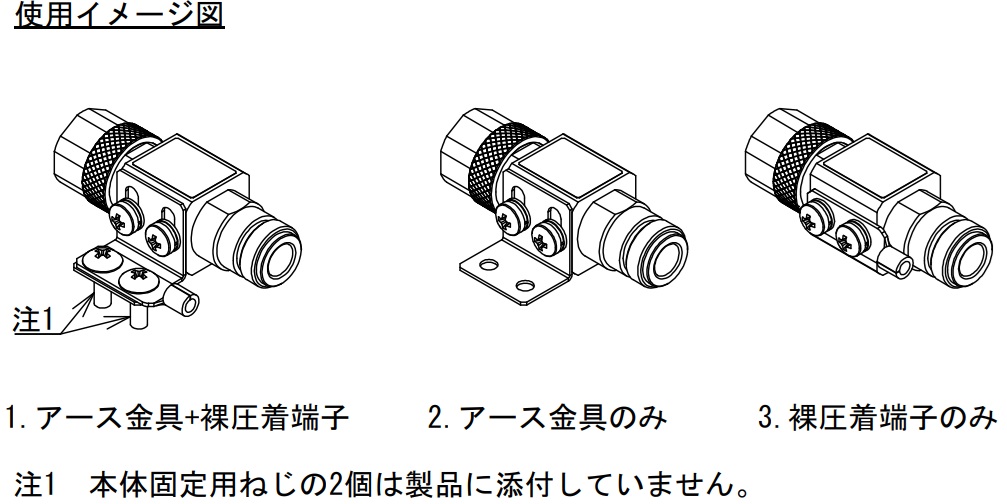

使用イメージ
仕様
| 項目 | 条件 | 性能 |
|---|---|---|
| 周波数帯域 | - | DC～8.5GHz |
| 特性インピーダンス | - | 50 Ω |
| 挿入損失 | - | 0.3 dB 以下 |
| V. S. W. R | - | 1.35 以下 |
| 許容電力 | - | 最大 100 W |
| 最大連続使用電圧 Uc | - | DC 70 V |
| 許容電流 | - | 最大 1.4 A |
| 電圧防護レベル Up | 1.2/50μs、10kV | 900 V 以下 |
| インパルス耐久性 | カテゴリーC2、8/20μs | 10 kA、10 回 |
| インパルス耐久性 | カテゴリーD1、10/320μs | 2 kA、2回 |
| コネクタ | - | N形（P-J） |
| 最大放電電流 | 8/20㎲ | 18kA 1回 |
| 絶縁抵抗 | DC100Vメガーにて |
500 MΩ以上 |
