信号伝送回路用保安器

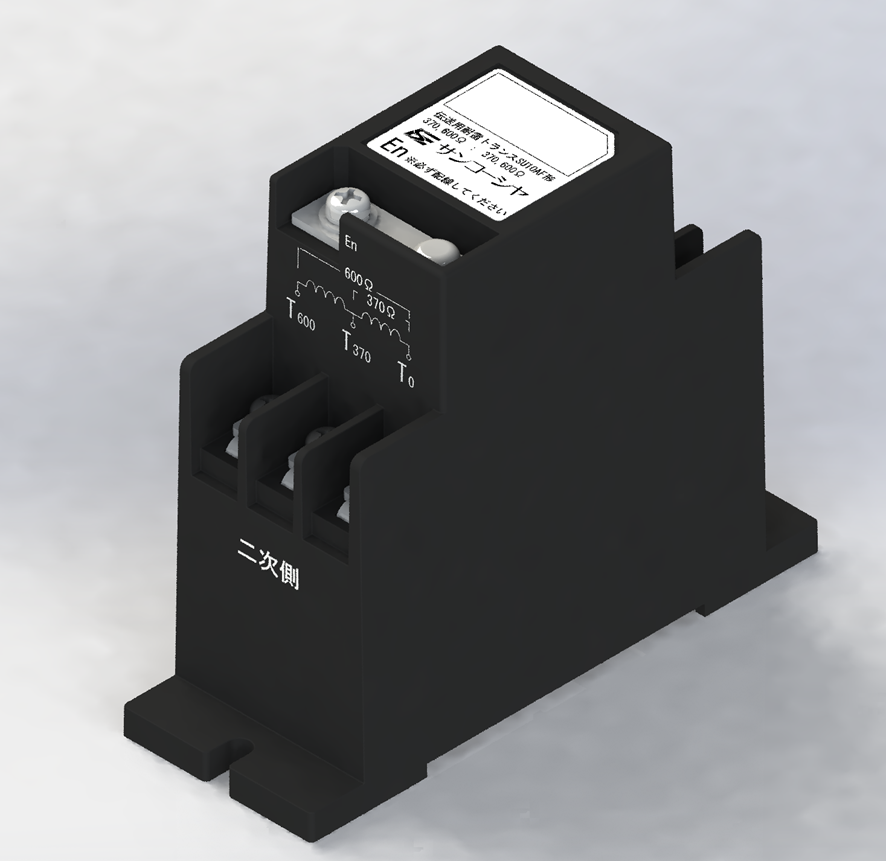

【新製品】伝送用耐雷トランス SU10AF形ページ印刷
仕様
| 使用周波数 | ー | 0.3kHz ～ 25kHz |
|---|---|---|
| 最大使用レベル | ー | 25dBm |
| インピーダンス偏差 | ー | ±7% |
| 動作減衰量 | ー |
0.5dB 以下 |
| サージ移行率 | ー | 1/100 |
| 耐電圧 | L-T / L , T-En |
AC 10kV、1分間 1.2/50µs 30kV |
| 絶縁抵抗 |
L-T / L , T-En 直流放電開始電圧 |
100MΩ(DC 500V) 以上 100V±20V |
| 質量 | ー | 約 0.41g |
インピーダンス比
| Ｌ側端子接続位置 | Ｔ側端子接続位置 | インピーダンス比 |
| L0 - L370 | L0 - L370 | 370Ω : 370Ω |
| L0 - L370 | L0 - L600 | 370Ω : 600Ω |
| L0 - L600 | L0 - L600 | 600Ω : 600Ω |
