放送設備
放送設備ページ印刷
放送設備の雷リスク
構内放送設備は、屋外用スピーカーや建屋間のケーブル等が含まれています。
また、放送用アンプや制御盤等は、屋外配線と接続されています。
このことから、建屋構造体や他設備の配線からの誘導雷による雷サージリスクがあります。
ウィークポイント
- 屋外にスピーカーや音声メタルケーブルがあり、雷サージの影響を受けやすい。
- 屋外メタルケーブルからの雷サージにより、放送用アンプや制御盤等が雷サージの影響を受けやすい。
- 屋外スピーカと放送用アンプ・制御盤・分電盤のアースが別々になっていると電位差による雷サージの影響を受けやすい。

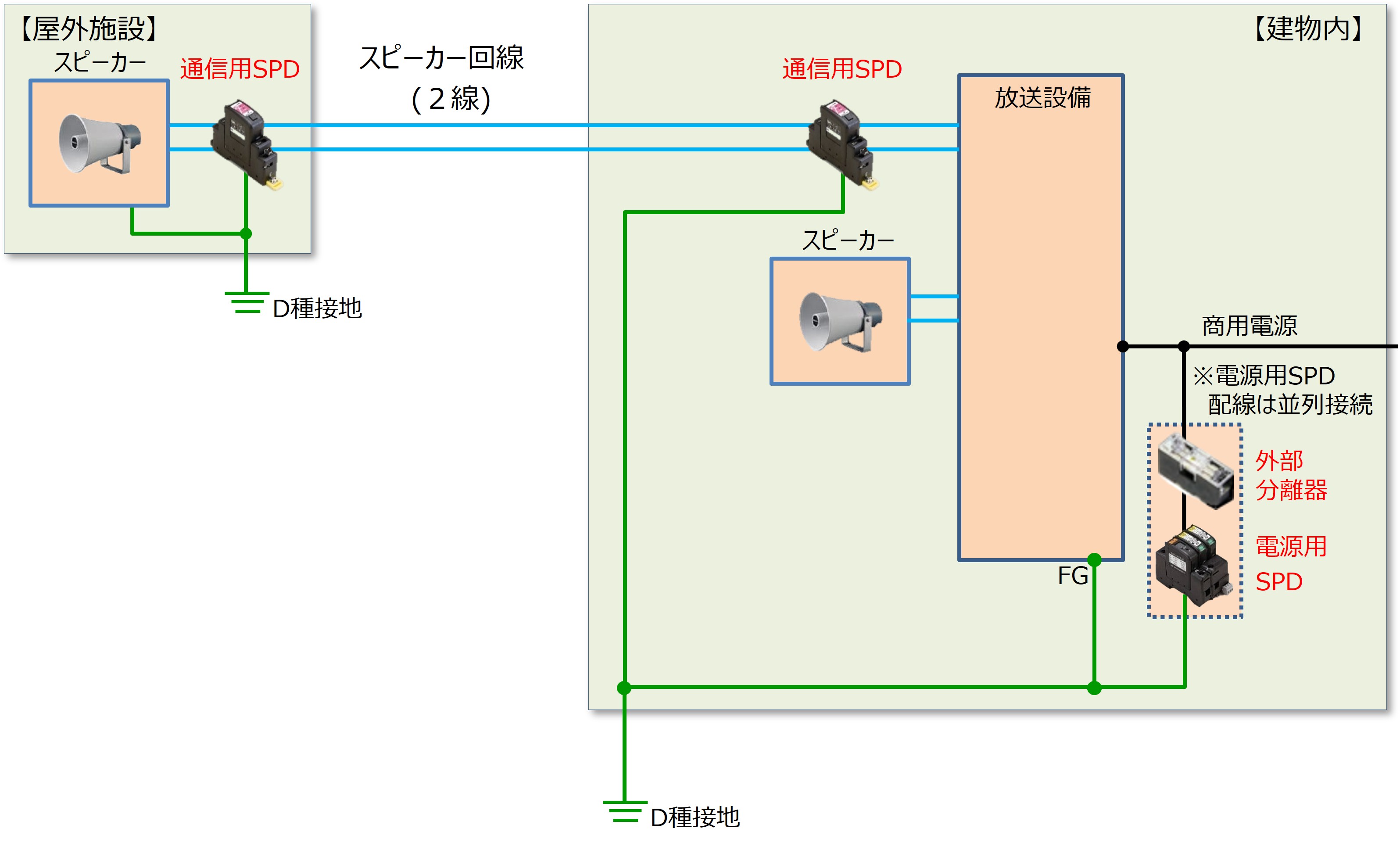

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | SMBP-MZSR200JK2 |
| 外部分離器 | FDS-20kA-NB +KH1551 +HC-15 |
| 通信用SPD |
対策ポイント
屋外スピーカー用ケーブルに信号用SPDを設置し、屋外機器を保護する。
放送用アンプに接続されているスピーカーケーブルに信号用SPDを設置し、放送用アンプを保護する。
放送用アンプや制御盤や分電盤に電源用SPDを設置し、屋内機器を保護する。
