地絡保護対策

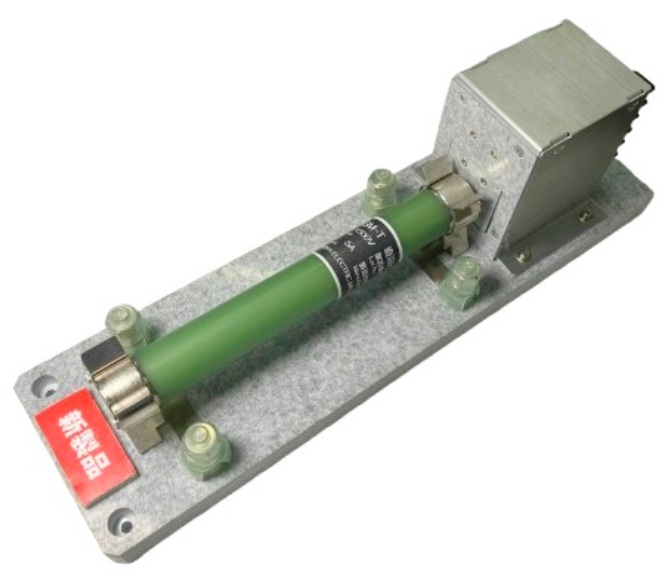

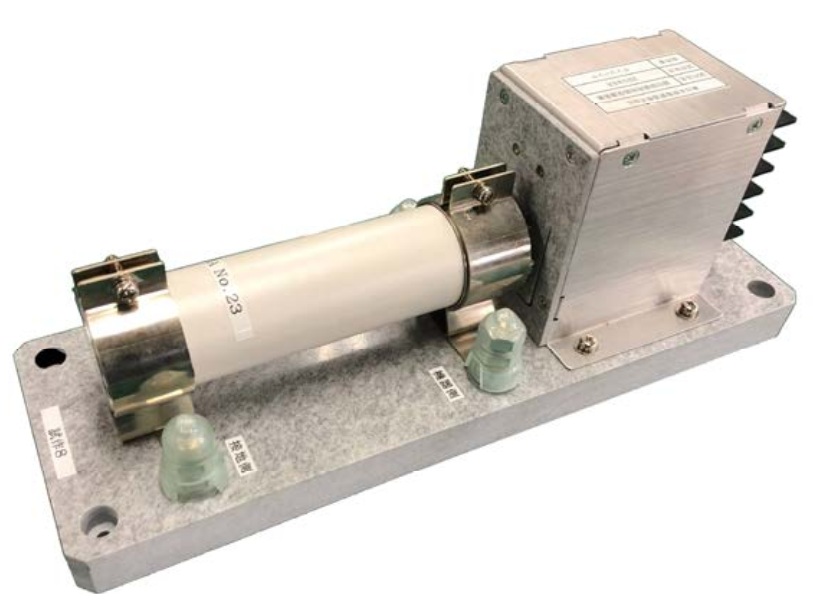

踏切設備用地絡電流遮断装置ページ印刷

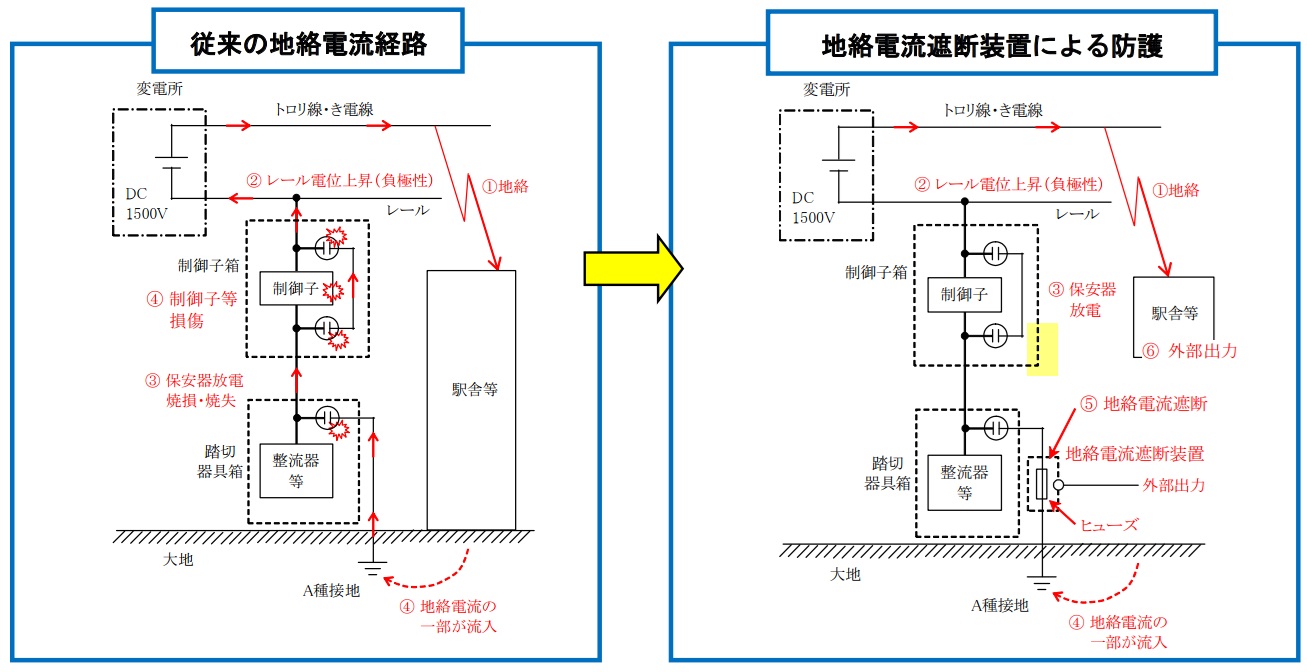

防護原理（直流電化区間の例）

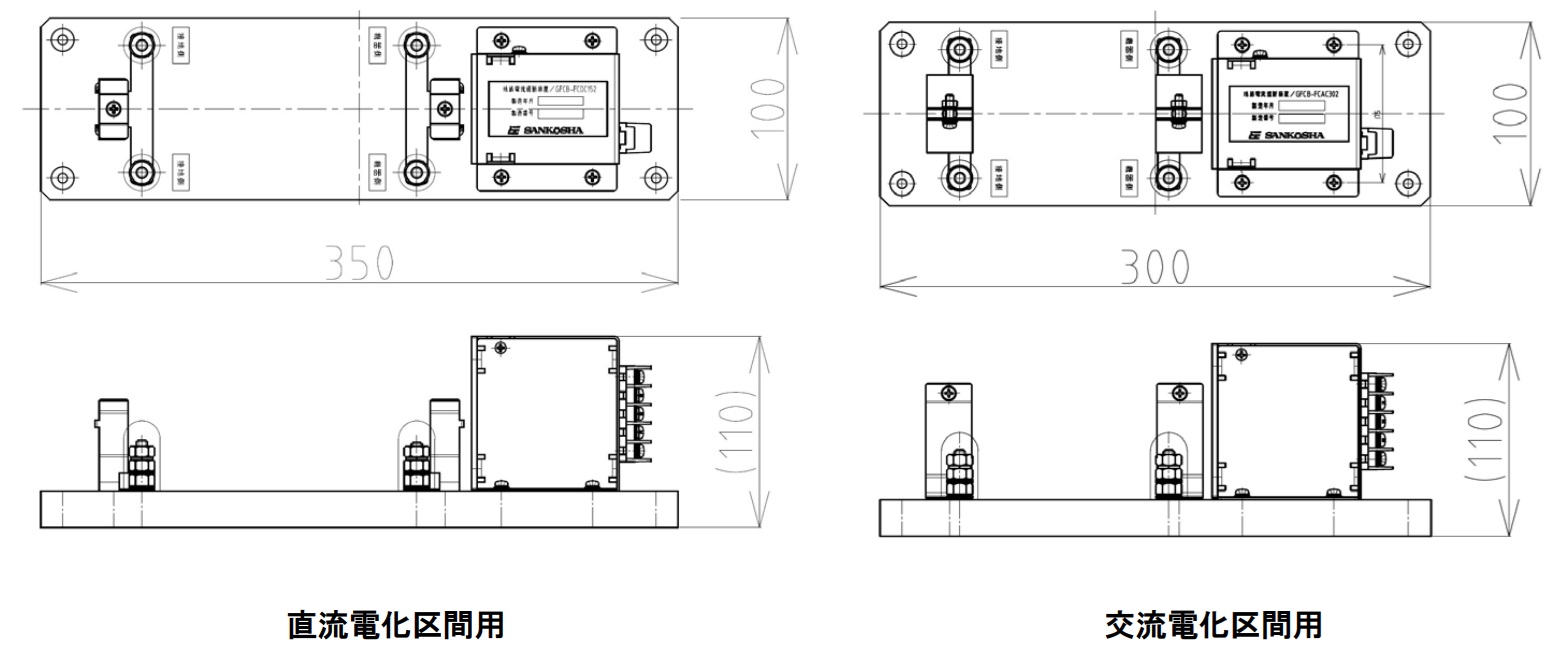

外形寸法図（単位: mm）
仕様
| 用途 | 直流電化区間用 | 交流電化区間用 | |
| 型式 | GFCB-FCDC152 | GFCB-FCAC302 | |
| 外部警報接点 | ブレーク接点、メーク接点 | ||
| 耐電圧（ヒューズを抜いた状態） | 各端子～取付板間 | AC5kV、1分間 | |
| A種接地端子～機器側端子間 | AC5kV、1分間 | ||
| A種接地端子～外部警報接点端子間 | AC5kV、1分間 | ||
| 適合ヒューズ | 型番 | DR15BM-T | HVG-71 |
| 定格電圧 | DC1500V | AC3600V | |
| 定格電流 | 5A | 5A | |
| 定格遮断容量 | 4kA | 4kA | |
| 雷サージ不遮断特性 | 10/200μs、400A、100回 | 10/200μs、500A、100回 | |
