接地検出器用開閉器
接地検出器用開閉器（整流器内蔵タイマー制御ユニット）ページ印刷
接地検出器に起因する雷害・地絡の対策製品です。
接地検出器の監視回線および接地線を分離することで、雷サージおよび地絡電流の伝搬ルートを完全に遮断します。
回線接続を制御し、絶縁測定時のみ回線を接続することで、接地検出器および接続機器を防護します。
・接地検出器に接続されている監視回線、接地線を自動で開閉
・遠隔制御（接点制御）、又はタイマー制御（定期測定）が可能
・接地線および監視回線（最大5回線）を線条リレーの接点で開閉制御
・整流器内蔵タイマー制御ユニットは、リレーパネルに設置可能
| 製品情報 |

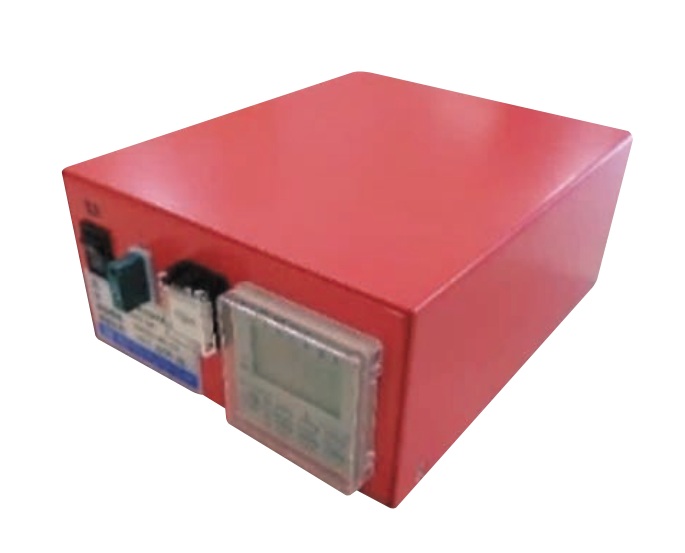

製品名：整流器内蔵タイマー制御ユニット 品目コード：1140030112 |
|---|
概要

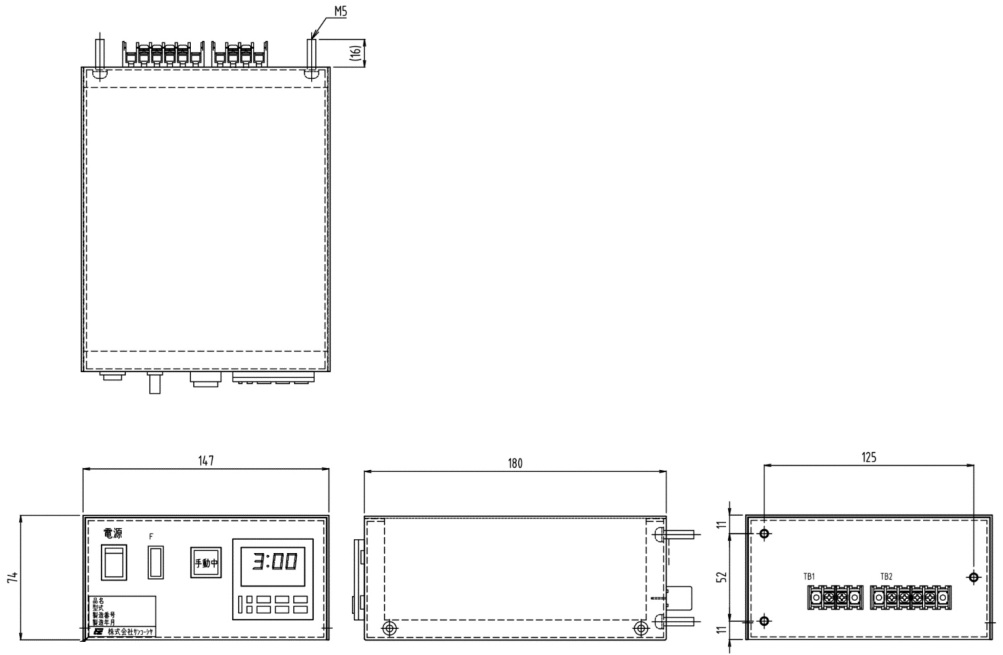

外形寸法図（単位: mm）
仕様
| 入力電圧 | AC 110 V |
|---|---|
|
AC耐電圧 各端子～FG間 |
AC 1500 V（50/60Hz） 1分間 |
| タイマー概要 |
|
| 信号リレー同時接続数 |
5 台 |
※ 整流器内蔵タイマー制御ユニット（単体）の性能になります。運用方法等（接地検出器、DC形リレーとの組み合わせ）は、別途お問い合わせください。
