絶縁対策
踏切制御子用絶縁板ページ印刷

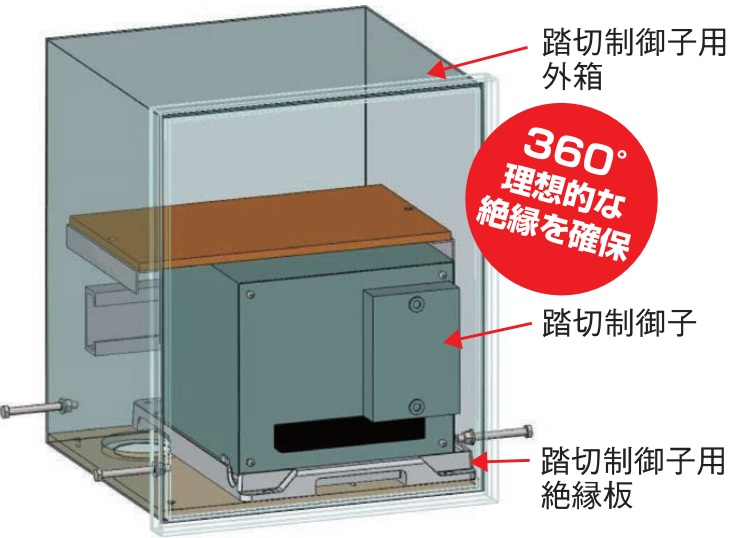

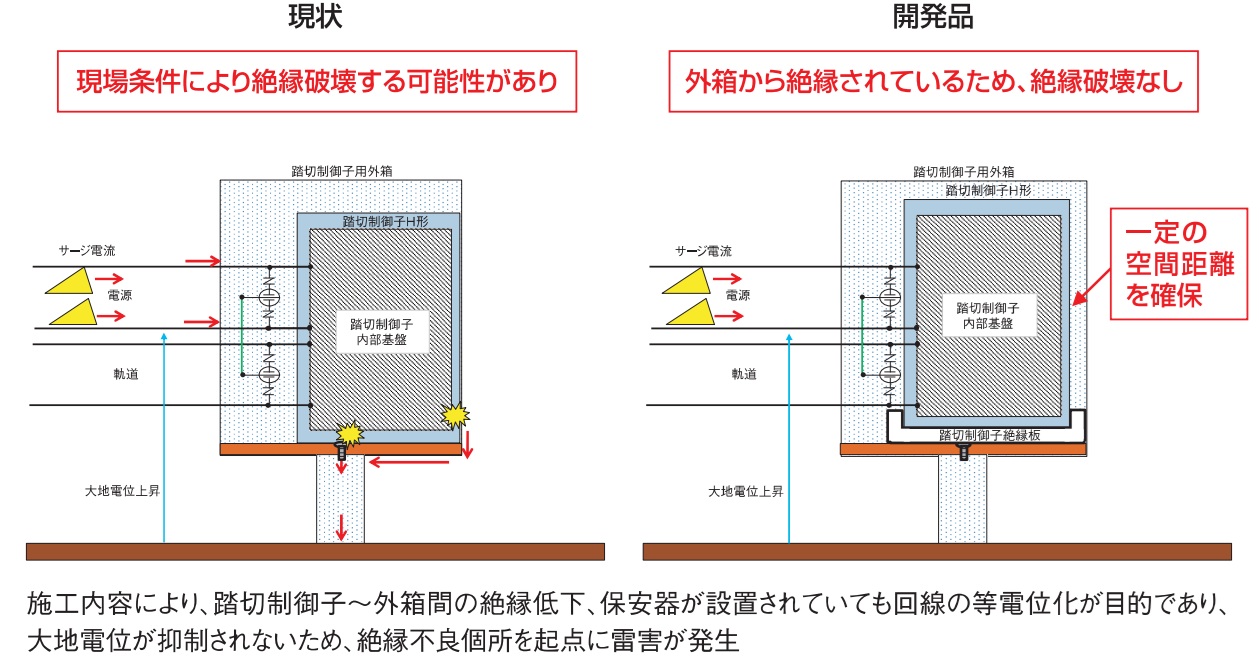

改善内容

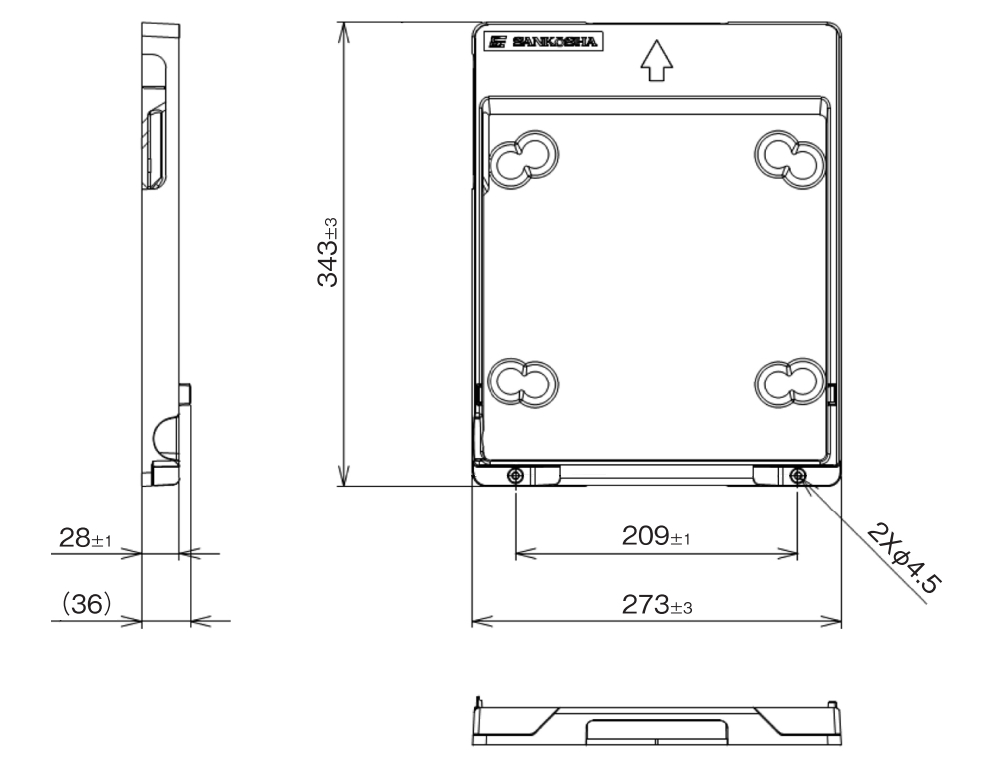

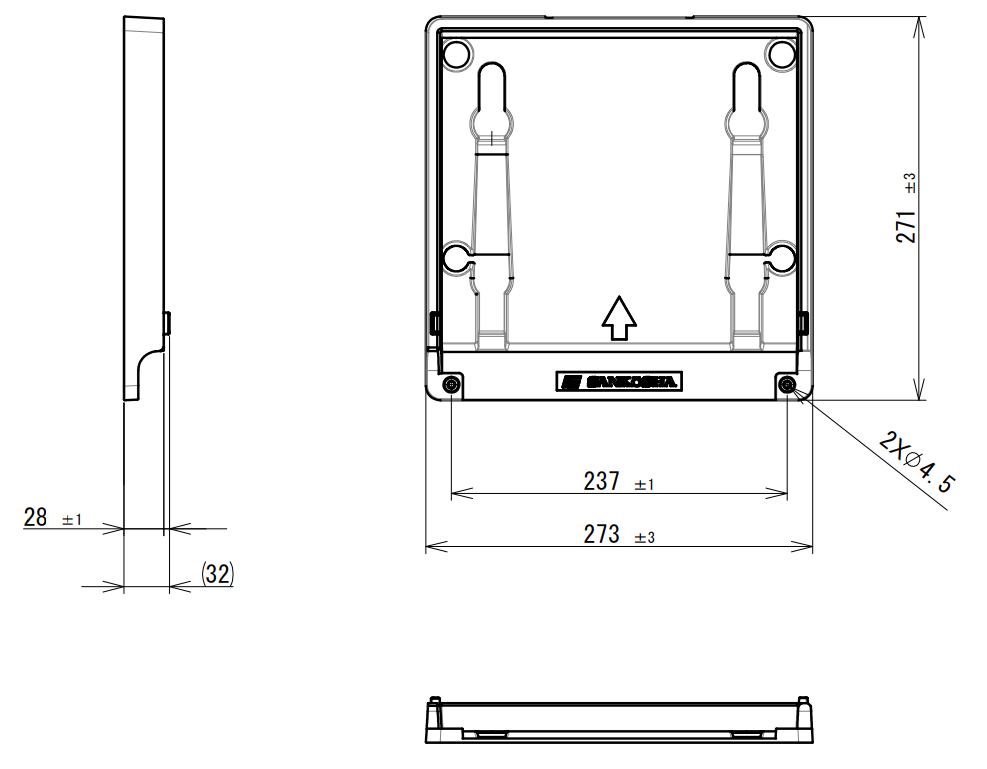

外形寸法図（単位: mm）

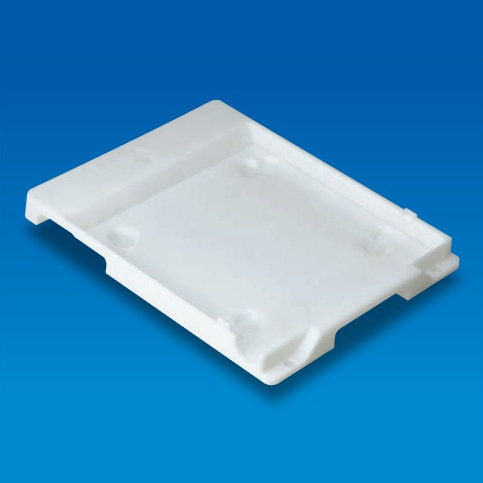

ETH-01形 |

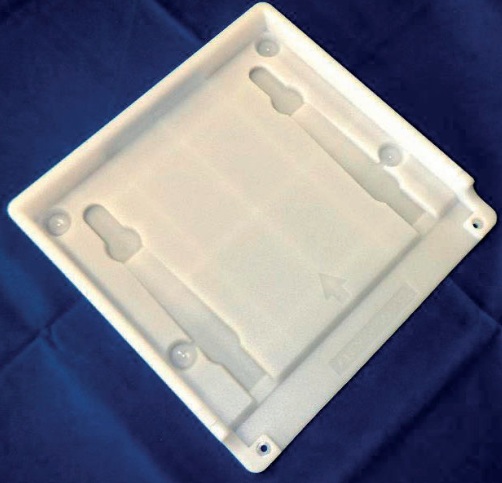

ETH-02形 |
 |
 |
仕様
| 項目 | 条件 | ETH-01形 | ETH-02形 |
|---|---|---|---|
| 対象踏切制御子 | - | H形 | H形、3形、P形 |
| インパルス耐電圧 | 1.2/50μs | 20kV 以上 | 15kV |
| AC耐電圧 | 50/60Hz、1分間 | 10kV 以上 | 5kV |
