端子板

5P-2Aページ印刷

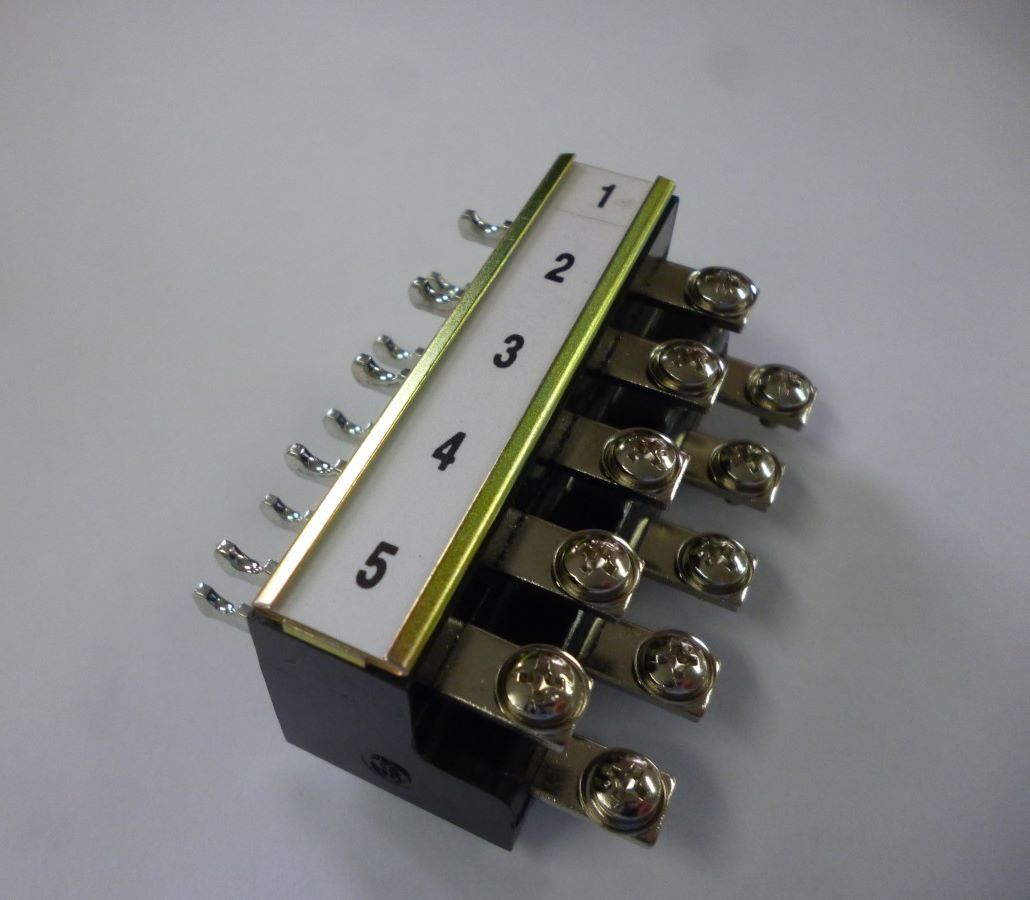

  • 5P-2A

通信ケーブル10芯を接続する端子板

片側がねじ端子のため、接続替えができます。



キーワード 5対 はんだーねじ
製品情報 製品名:5回線2号A端子板
品目コード:1111015110

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内および屋外用器具箱内

使用温度・湿度: -20°C ~ +60°C の範囲、30% ~ 90% 以下(結露のないこと)

保管温度・湿度: -20°C ~ +60°C の範囲、30% ~ 90% 以下(結露のないこと)

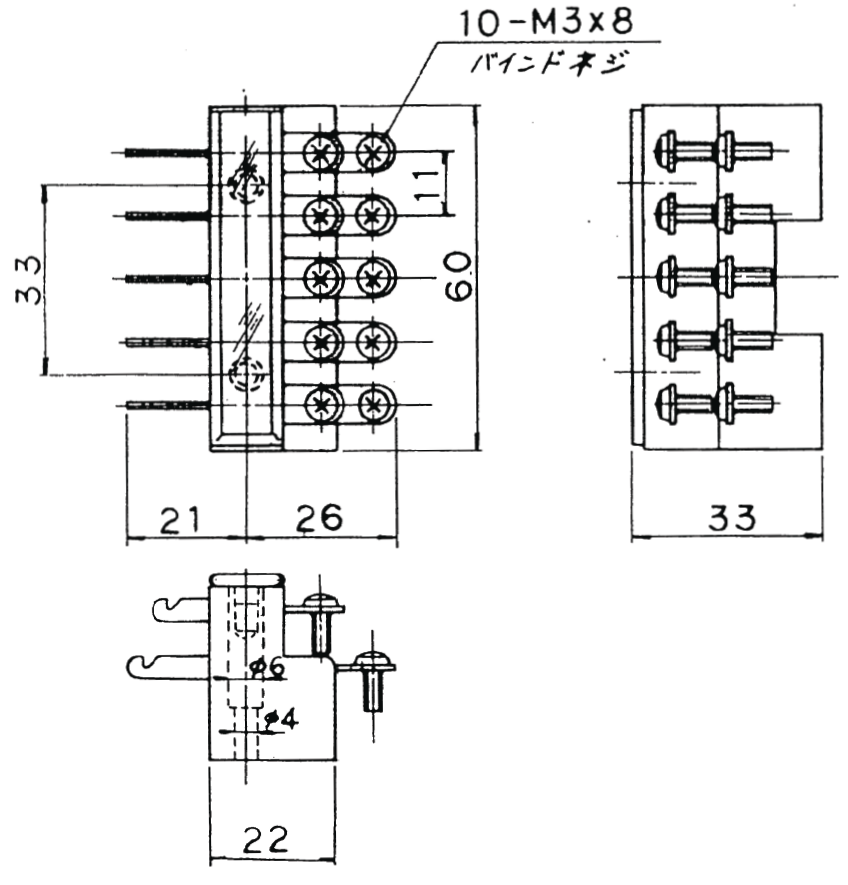

外形寸法図(単位: mm)

5P-2A の外形寸法図

仕様

端子構造 片側はんだー片側ねじ 5列 2段
絶縁抵抗(端子間、端子-接地間) 直流 500V メガーにて、50 MΩ 以上
耐電圧(端子間、端子-接地間) 交流 350V、1 分間
本体取付けねじ 木ねじ φ3.1 × 20:2個(添付品)
ねじ端子 バインドねじ M3 × 8
適合心線径 0.5 ~ 2 mm2
質量 約 65 g

資料ダウンロード

5P-2A_仕様書・外観図(PDF)
