雷サージカウンタ

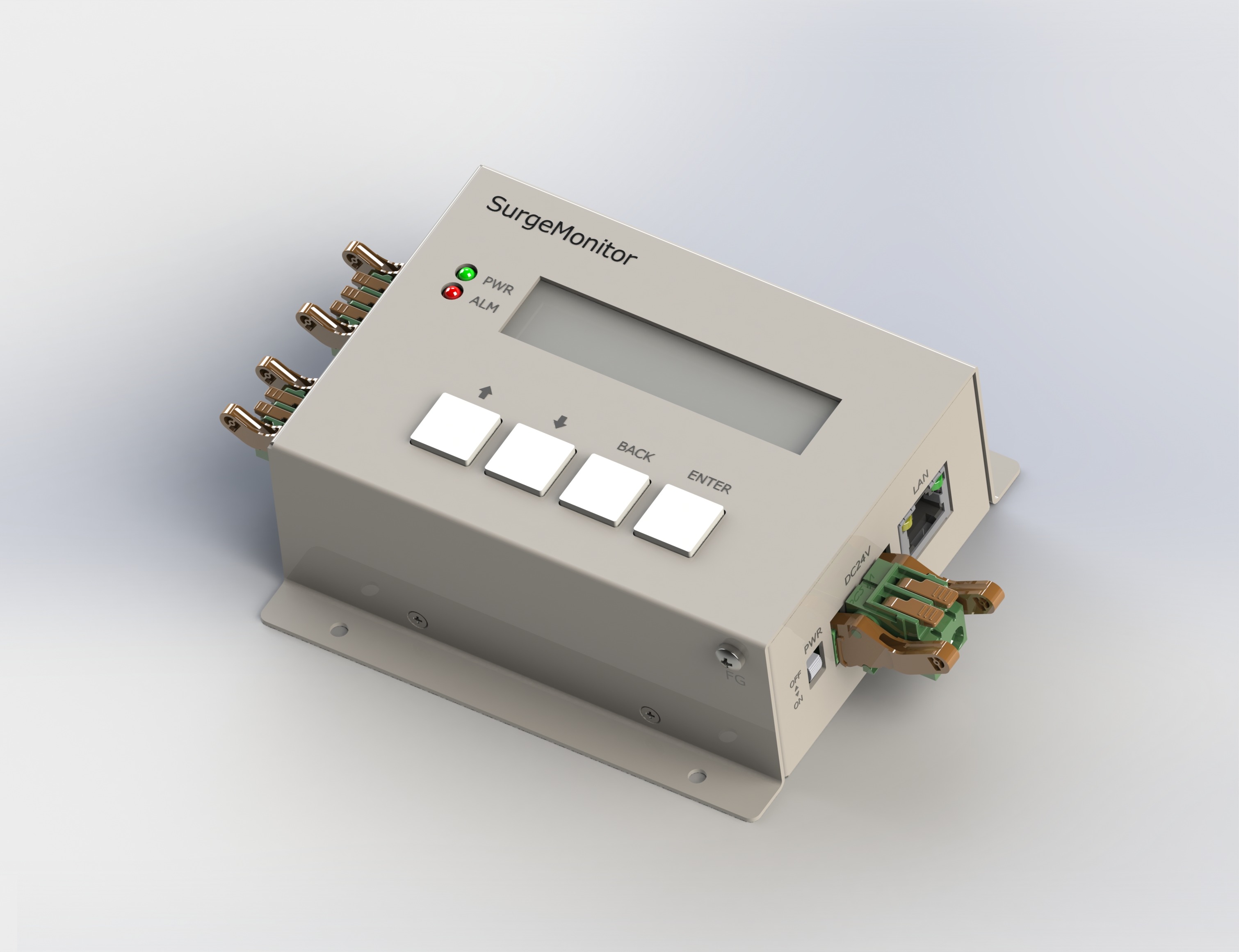

【新製品】サージモニタ SM10-003ページ印刷
接地線等に流れる雷サージ電流を計測・記録、可視化ができる雷サージモニタ。
雷による故障原因の特定や保守計画の判断材料などにご活用頂けます。
用途
- 局舎や通信機器室に侵入した雷サージ電流の測定・評価
- 接地線を流れる雷サージ電流の観測・記録（回数、日時、ピーク電流値など）
特長
- 測定された雷サージの各測定値を本体液晶画面に表示
- 最大999件まで本体メモリに保存され、スイッチ操作で表示が可能
- 時間電流値積(雷サージのエネルギー)の積算値・ピーク電流値を監視し、設定されたしきい値により接点出力が可能
- 専用ソフト（オプション）により複数のサージモニタの一括管理が可能で、サージモニタにおけるトリガレベルや時刻同期等を遠隔操作することも可能
| 製品情報 |
製品名：サージモニタ SM10-003 品目コード：1111050148 |
|---|
接続イメージ

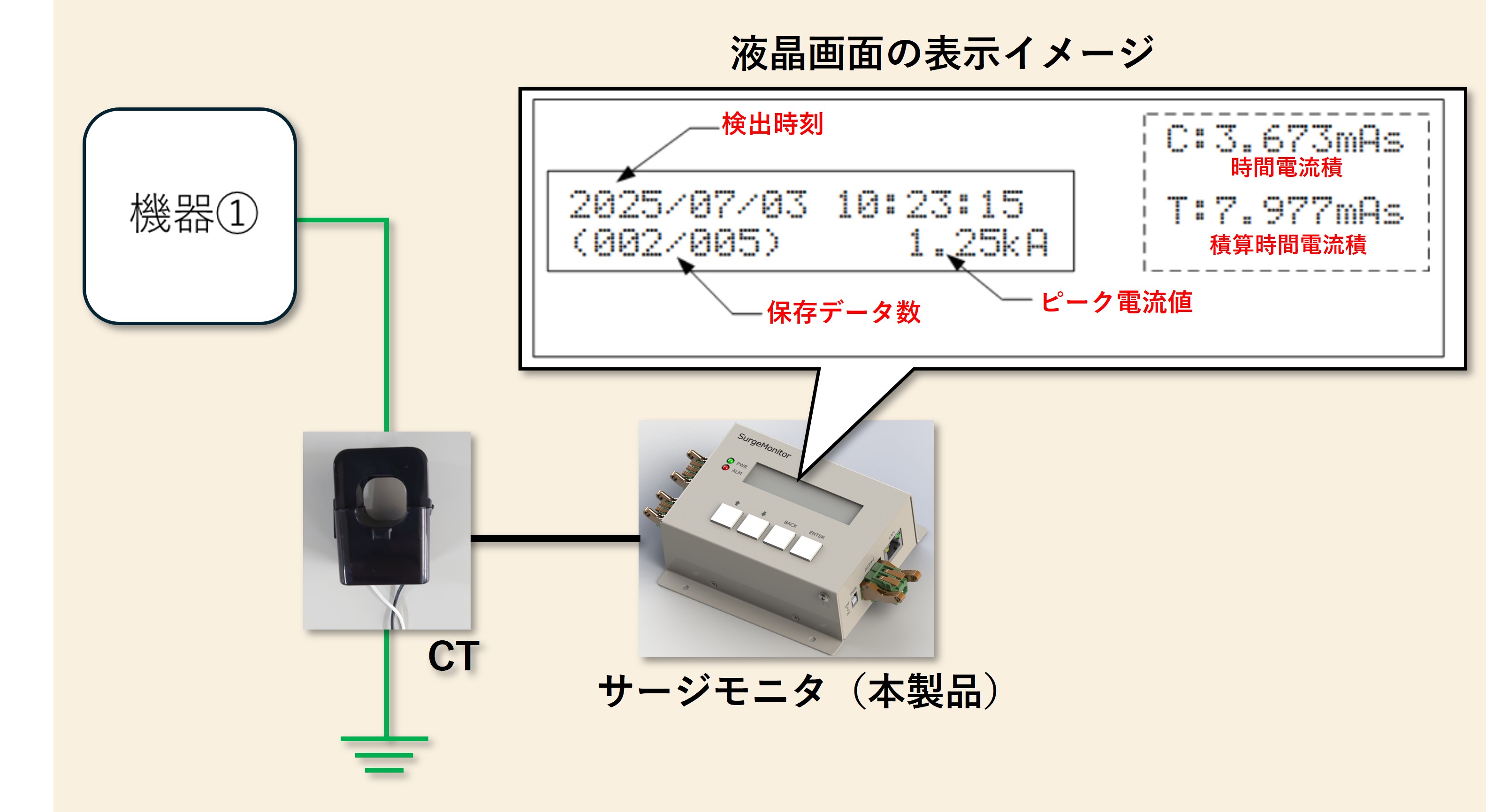

サージモニタの接続イメージ
CT部を機器の接地線等に接続することで、接地線に流れる雷サージを検出・記録し、サージモニタ本体の液晶画面に表示します。

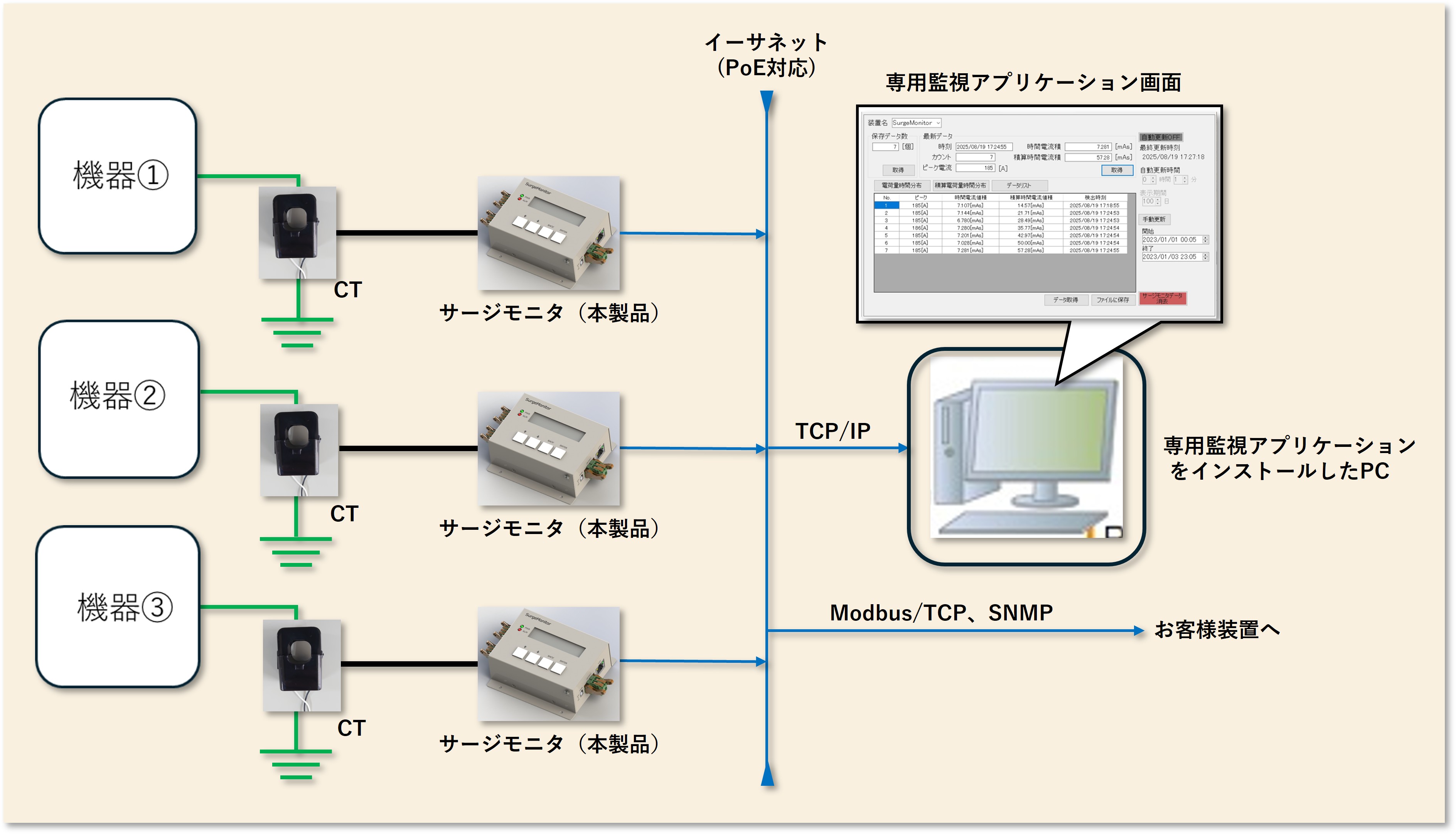

PCによる遠隔監視のイメージ
専用の監視アプリケーション（別売り）をインストールしたPCに接続することで、複数のサージモニタを遠隔で一括監視および操作可能です。

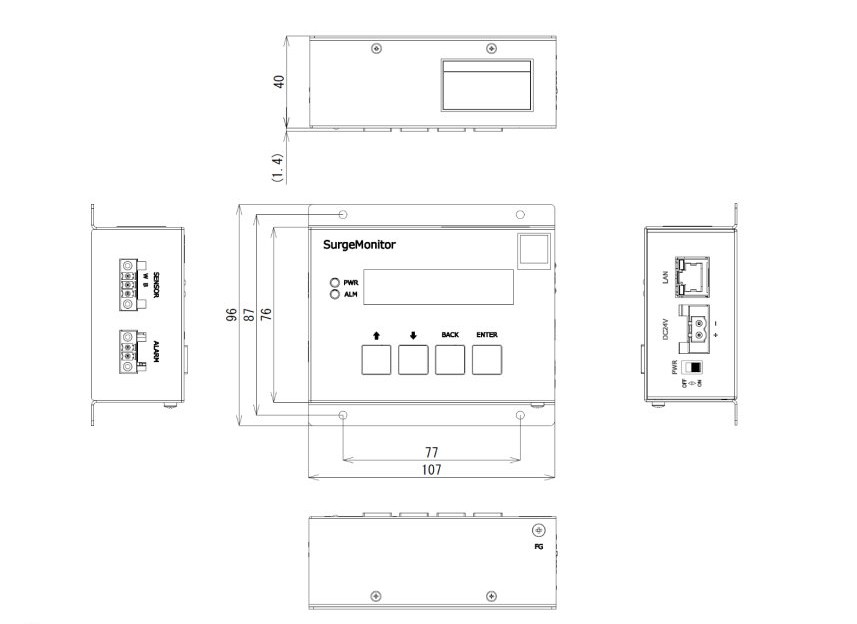

外形寸法図（単位：mm）
セット構成
| 名称 | 数量 | 備考 |
| サージモニタ本体 | 1 | |
| 電流検出CT | 1 | |
| CTケーブル | 1 | 長さ1m ロック機能付き3心コネクタ（小）付き |
| 電源接続コネクタ | 1 | ロック機能付き2心コネクタ（大） |
| 接点出力接続コネクタ | 1 | ロック機能付き2心コネクタ（小） |
| 配線指示資料 | 1 | |
| 専用監視アプリケーションCD* | 1 | データ管理ソフトウェア 外部PCでの遠隔監視ソフト |
「＊」こちらは本製品に含まれておらず、別売りのオプション品となります
仕様
| 環境条件 |
使用温度・湿度 ： -10℃～60℃、90%RH以下（結露なきこと） 保管温度・湿度 ： -10℃～60℃、90%RH以下（結露なきこと） |
|---|---|
| 分割型CT | 内径φ36mm |
| 測定電流範囲 |
±10A～±10kA |
| 分解能 | 12bit |
| 測定精度 |
ピーク値 ： ±10%以内（10/200us 1kA） 時間電流値積 ： ±20%以内（10/200us 1kA） |
|
記録データ |
検出回数、検出日時、ピーク電流値、時間電流値積、積算時間電流値積 最大記録データ数 ： 999件 |
| データ表示 |
本体液晶画面 |
| 通信インターフェース |
Ethernet（10BASE-T/100BASE-TX） |
| 対応プロトコル | 専用コマンド、SNMP、Modbus TCP |
| 電 源 |
・DC24V±10% ・PoE（IEEE802.3af） |
| 警報接点出力 | 無電圧a接点 |
