電源用SPD
MZSR100JKシリーズページ印刷
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -40°C ～ +80°C、96% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +80°C、96% 以下（結露のないこと）
仕様
| 項目 | 測定条件 | MZSR-100JK[] |
|---|---|---|
| 最大連続使用電圧 UC | - | 交流 150 V（直流110V以下でもご利用頂けます） |
| 公称放電電流 In | 8/20 μs | 5 kA |
| 最大放電電流 Imax | 8/20 μs | 40 kA |
| 電圧防護レベル UP | JISに基づく | 700 V 以下（各相） |

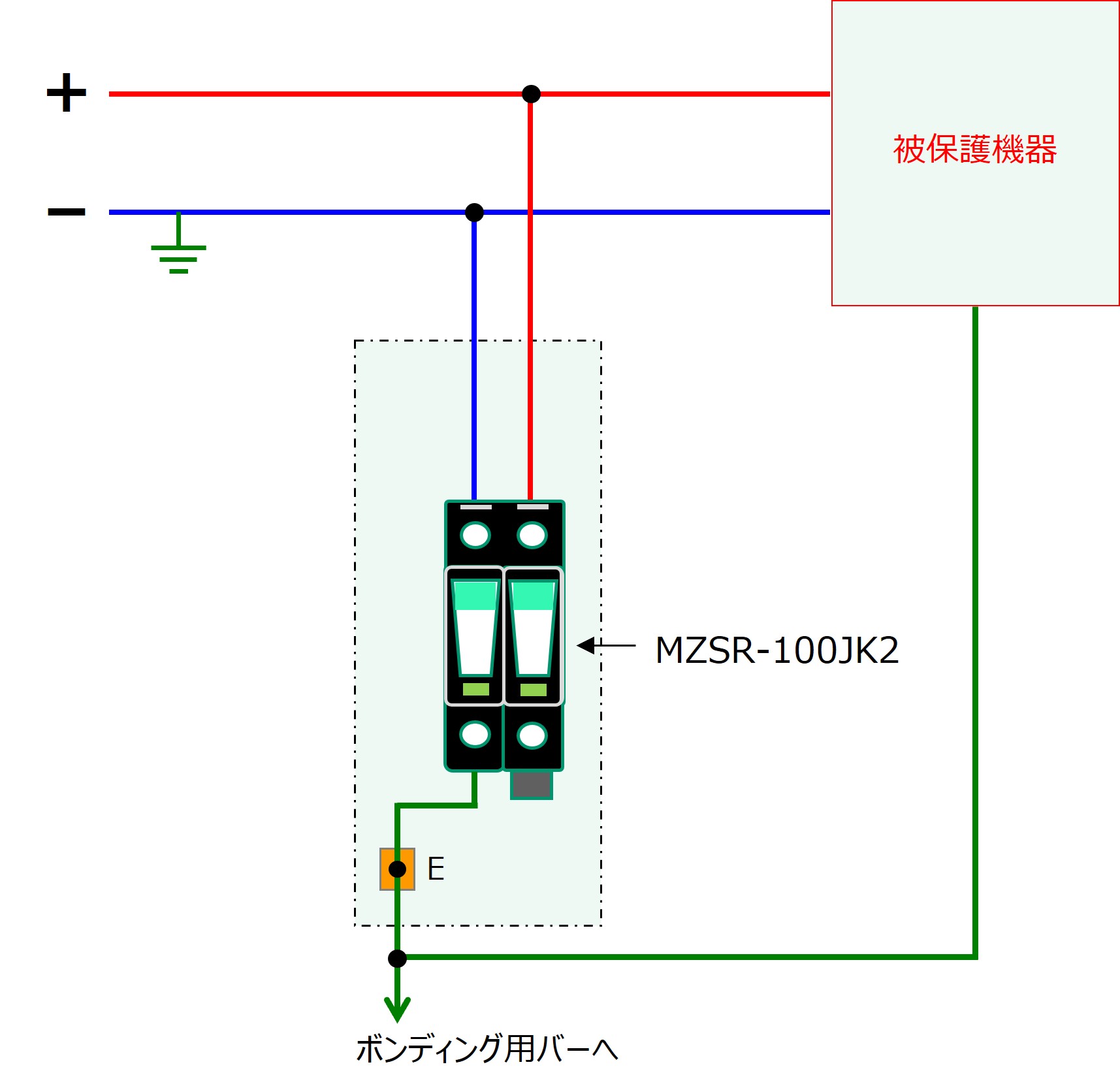

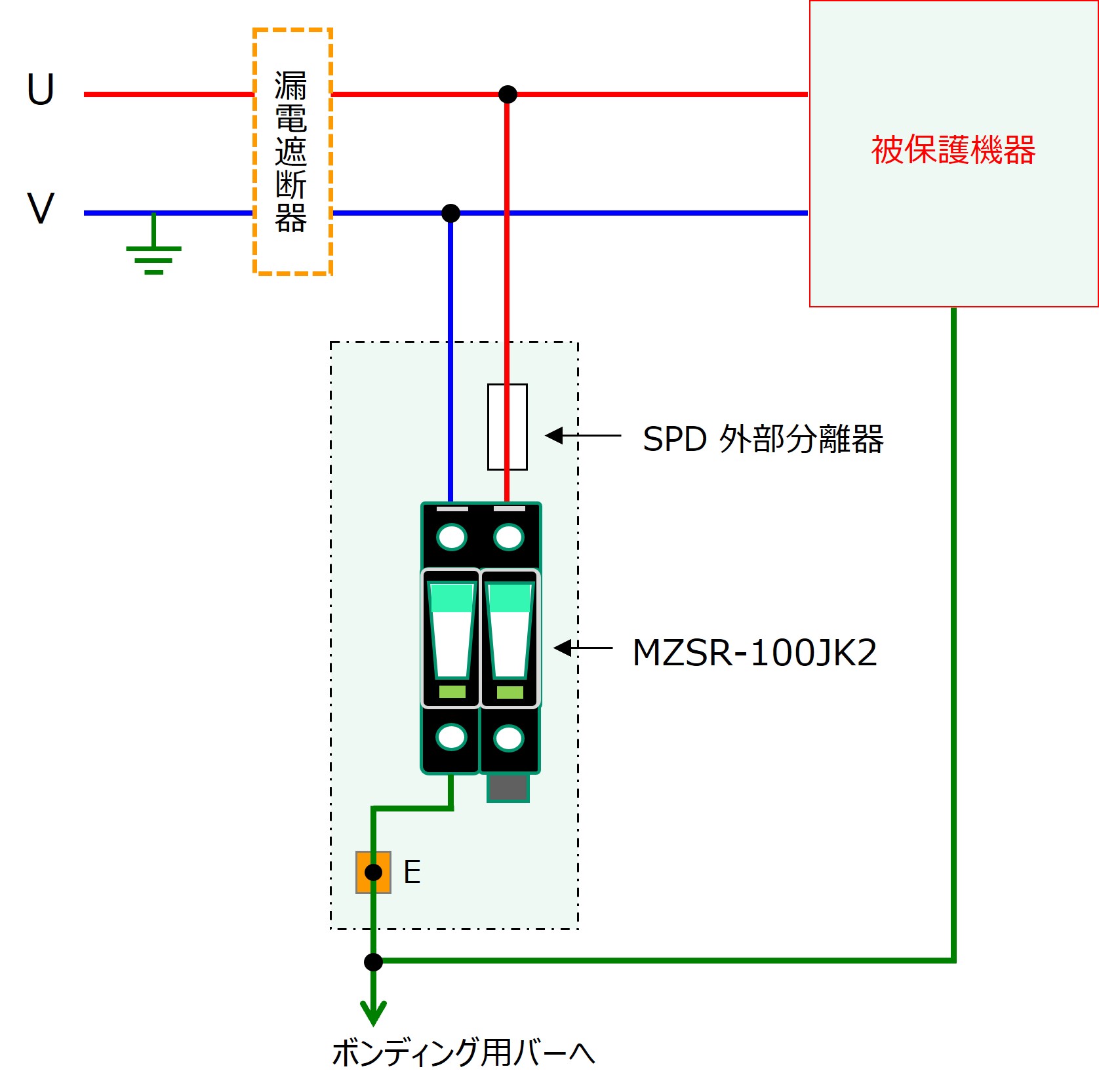

設置事例
資料ダウンロード
以下の資料は上記『設置事例の個別ページ』からダウンロード頂けます。
- 仕様書（PDF）
- 外観図（PDF）
- 取扱説明書（PDF）
- CADデータ（DXF）
