端子板

10P-4AK クリート付きページ印刷

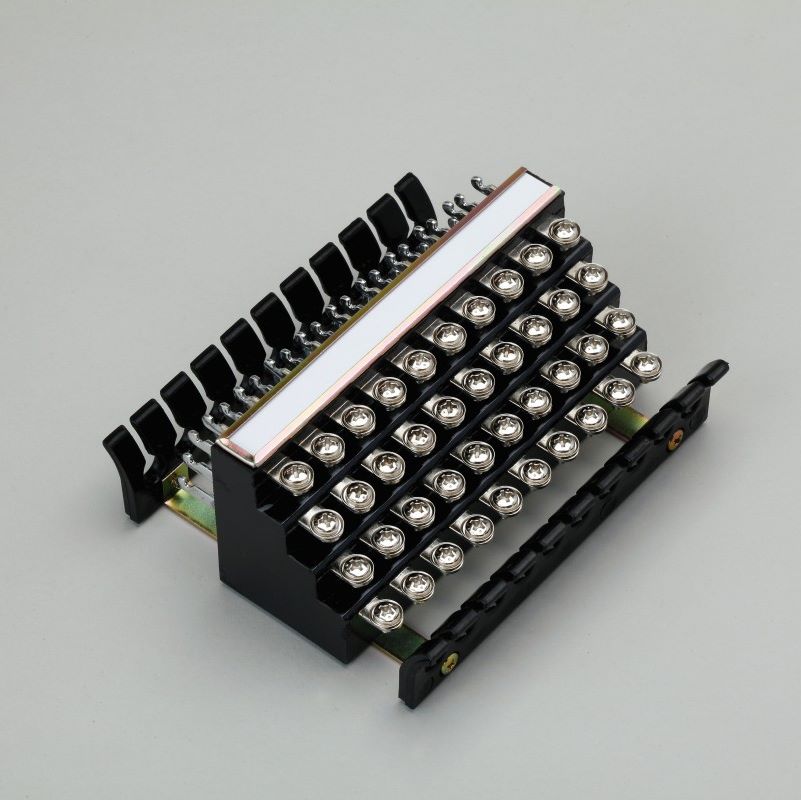

  • 10P-4AK

通信ケーブル40芯を接続する端子板

片側がねじ端子のため、接続替えができます。
クリート付きなので、芯線の整線が容易にできます。


キーワード 10対 はんだーねじ
製品情報 製品名:10回線4号A端子板クリート付き
品目コード:1112002082

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内および屋外用器具箱内

使用温度・湿度: -20°C ~ +60°C の範囲、30% ~ 90% 以下(結露のないこと)

保管温度・湿度: -20°C ~ +60°C の範囲、30% ~ 90% 以下(結露のないこと)

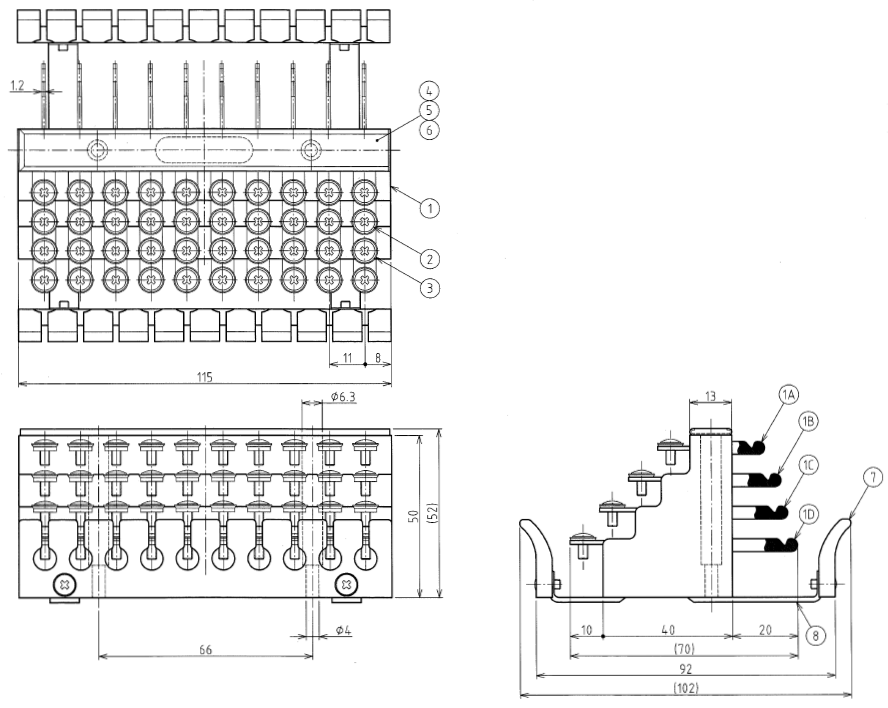

外形寸法図(単位: mm)

10P-4AK の外形寸法図
番号 部品名称
1 端子本体
1A 端子金具(A)
1B 端子金具(B)
1C 端子金具(C)
1D 端子金具(D)
2 端子ねじ
3 椀座金
4 示名条片
5 透明板
6 配線表示カード
7 クリート
8 クリート取付金具

仕様

端子構造 片側はんだー片側ねじ 10列 4段
絶縁抵抗(端子間、端子-接地間) 直流 500V メガーにて、50 MΩ 以上
耐電圧(端子間、端子-接地間) 交流 350V、1 分間
本体取付けねじ 木ねじ φ3.1 × 32:2個(添付品)
ねじ端子 バインドねじ M3 × 6
適合心線径 0.5 ~ 2 mm2
質量 約 330 g
