端子板

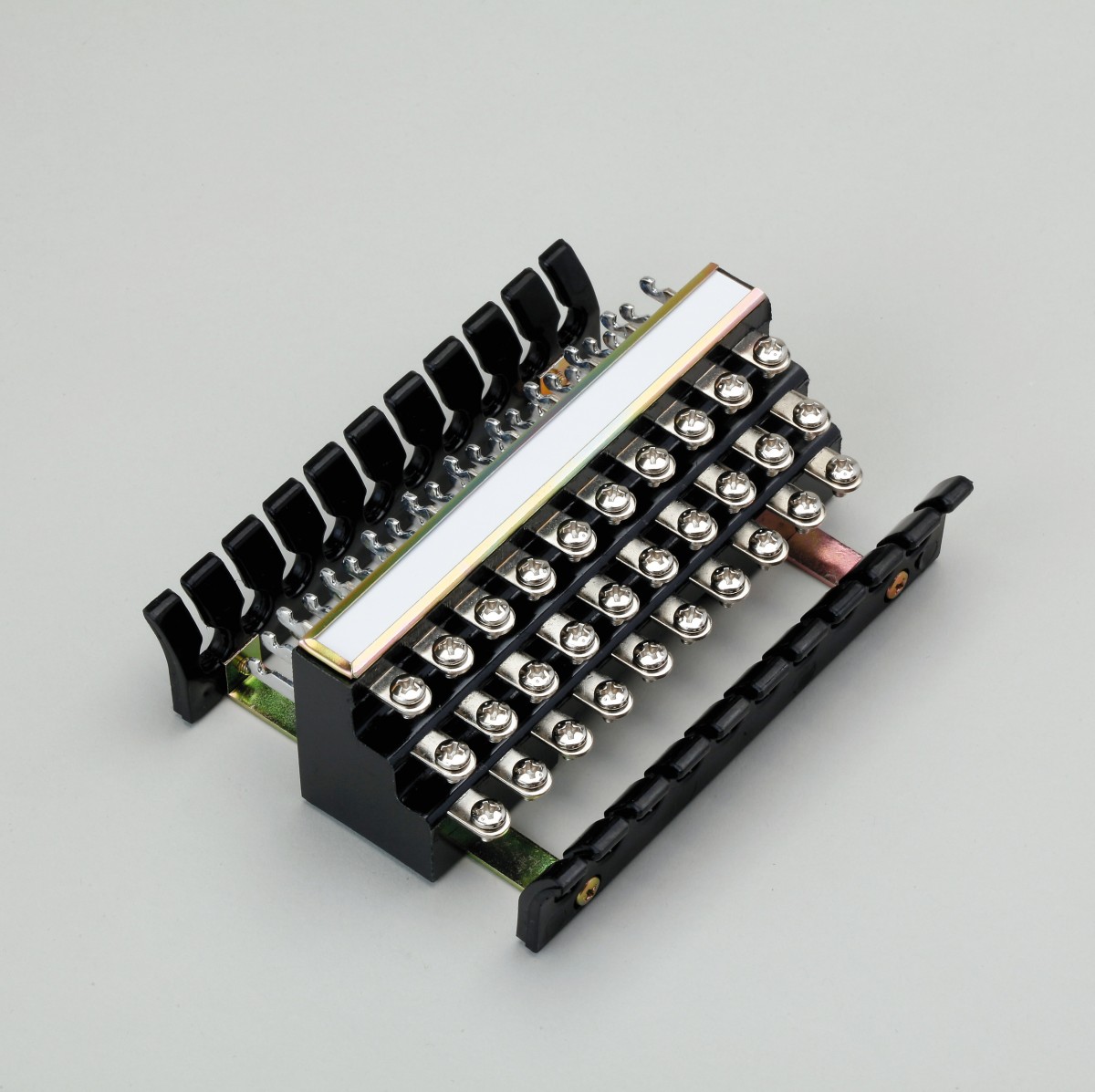

10P-3AK クリート付きページ印刷
環境条件
使用場所： 屋内および屋外用器具箱内
使用温度・湿度： -20°C ～ +60°C の範囲、30% ～ 90% 以下（結露のないこと）
保管温度・湿度： -20°C ～ +60°C の範囲、30% ～ 90% 以下（結露のないこと）

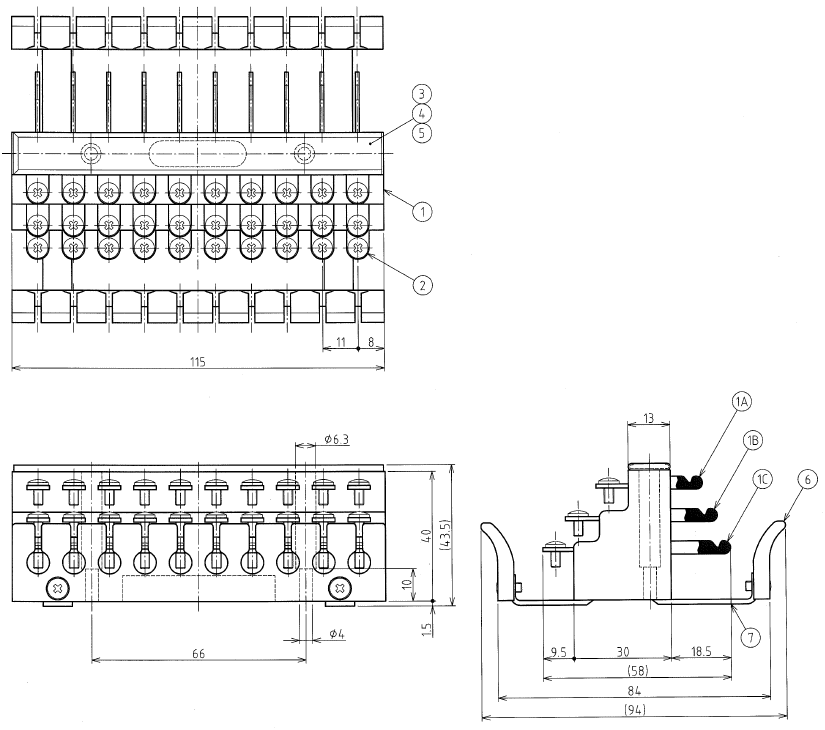

外形寸法図（単位: mm）
| 番号 | 部品名称 |
|---|---|
| 1 | 端子本体 |
| 1A | 端子金具（A） |
| 1B | 端子金具（B） |
| 1C | 端子金具（C） |
| 2 | 端子ねじ |
| 3 | 示名条片 |
| 4 | 透明板 |
| 5 | 配線表示カード |
| 6 | クリート |
| 7 | クリート取付金具 |
仕様
| 端子構造 | 片側はんだー片側ねじ 10列 3段 |
|---|---|
| 絶縁抵抗（端子間、端子-接地間） | 直流 500V メガーにて、50 MΩ 以上 |
| 耐電圧（端子間、端子-接地間） | 交流 350V、1 分間 |
| 本体取付けねじ | 木ねじ φ3.1 × 20：2個（添付品） |
| ねじ端子 | バインドねじ M3 × 6 |
| 適合心線径 | 0.5 ～ 2 mm2 |
| 質量 | 約 220 g |
