同軸用SPD
GPSP2-L1-NJJIページ印刷
環境条件
使用場所： 室内
使用温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +85°C の範囲、90% 以下（結露のないこと）
外形寸法図・設置例

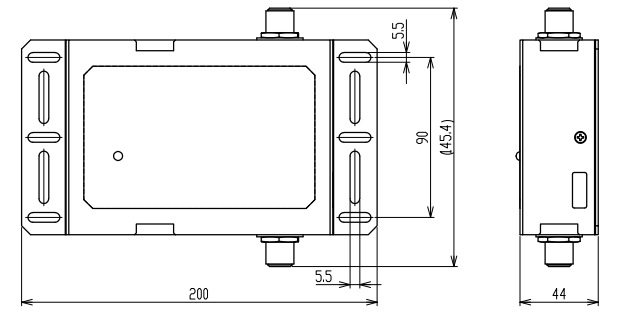

外形寸法図（単位：mm）
|

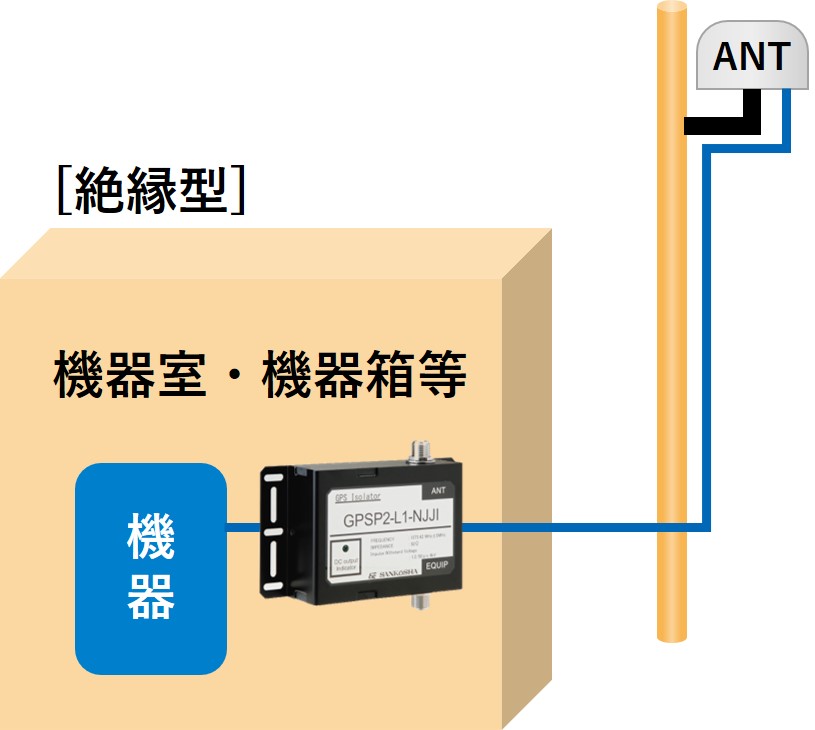

設置例
絶縁型は接地施⼯が不要なアースフリー |
仕様
| 項目 | 条件 | 性能 |
|---|---|---|
| 周波数帯域 | - | 1575.42 MHz ± 5 MHz |
| インピーダンス | - | 50 Ω |
| 挿入損失 | 周波数帯域にて |
0.3 dB 以下 |
| V. S. W. R | 周波数帯域にて | 1.3 以下 |
| 伝搬遅延時間 | 周波数帯域にて | 1 ns 以下 |
| 許容電力 | - | 最大 10 W |
| 入力電圧 | - | DC 4.5 V～5.5 V |
| 出力電圧 | - | DC 4.0V ～5.5 V |
| 最大入力電流 | - | 60 mA |
| 最大出力電流 | - | 40 mA |
| 最小出力電流 | - | 15 mA |
| 効率 | 30 mA 出力時 | 55 % 以上 |
| 待機電流 | DC 5 V | 20 mA 以下 |
| 出力表示 | 出力時 | 緑 LED 点灯 |
| インパルス耐電圧 | 1.2/50 μs、ANT-EQUIP 間 | 4 kV 以上 |
| DC耐電圧 | ANT-EQUIP 間 | 3 kV 以上 |
| 質量 | - | 約 1,100 g |
