端子板

10P-2Cページ印刷

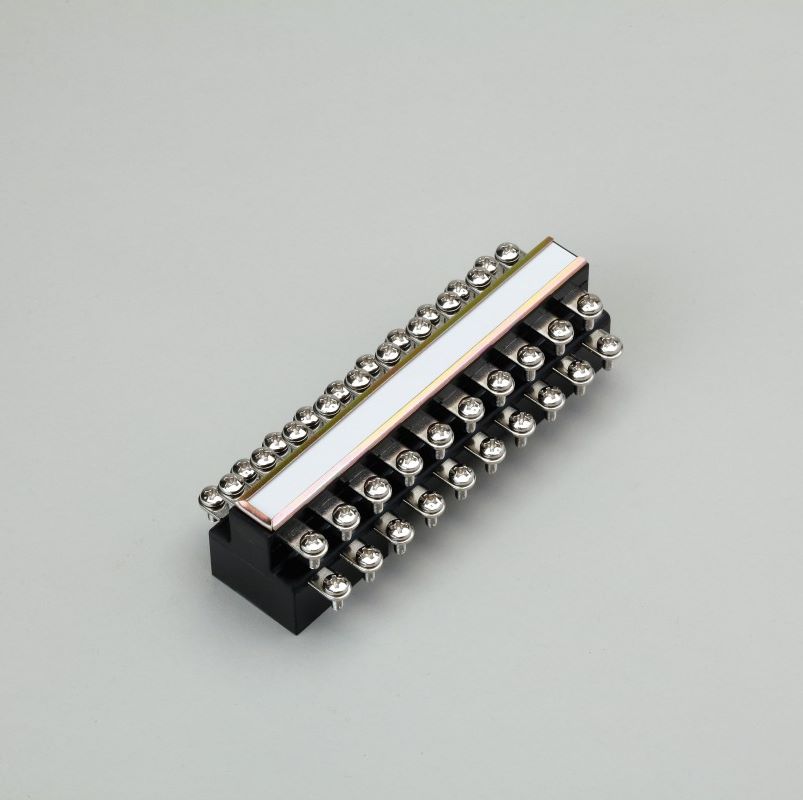

  • 10P-2C
  • 公共建築工事標準図掲載

通信ケーブル20芯を接続する端子板

公共建築工事標準図の B 形端子板

両側がねじ端子のため、
ねじで芯線の入れ替えができます。

キーワード 10対 ねじーねじ B形端子板
製品情報 製品名:10回線2号C端子板
品目コード:1112001193

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内および屋外用器具箱内

使用温度・湿度: -20°C ~ +60°C の範囲、30% ~ 90% 以下(結露のないこと)

保管温度・湿度: -20°C ~ +60°C の範囲、30% ~ 90% 以下(結露のないこと)

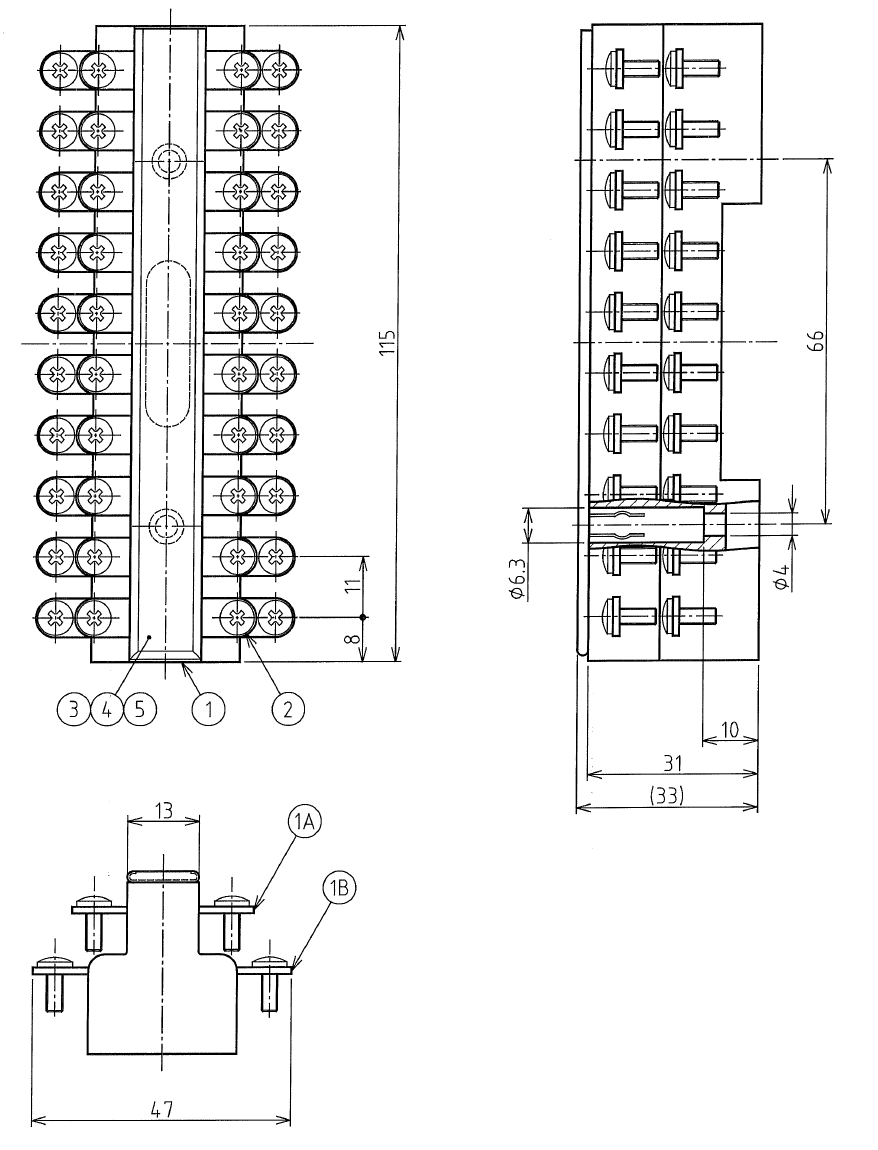

外形寸法図(単位: mm)

10P-2C の外形寸法図
番号 部品名称
1 端子本体
1A 端子金具(小)
1B 端子金具(大)
2 端子ねじ
3 示名条片
4 透明板
5 配線表示カード

仕様

端子構造 両側ねじ 10列 2段
絶縁抵抗(端子間、端子-接地間) 直流 500V メガーにて、50 MΩ 以上
耐電圧(端子間、端子-接地間) 交流 350V、1 分間
本体取付けねじ 木ねじ φ3.1 × 20:2個(添付品)
ねじ端子 バインドねじ M3 × 8
適合心線径 0.5 ~ 2 mm2
質量 約 145 g

資料ダウンロード

10P-2C_仕様書・外観図(PDF)
