収容箱・キャビネット

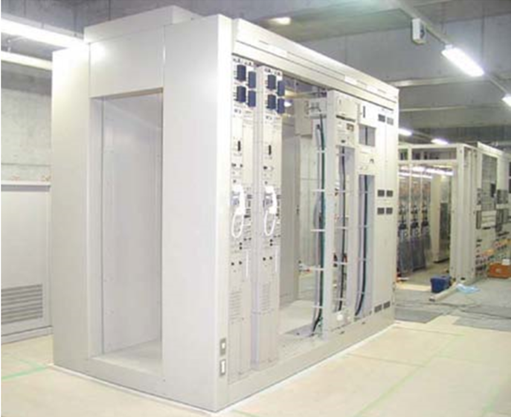

耐震架フレームページ印刷

重要通信機器・回線を地震等の外的要因による倒壊から守り、
設備や回線の信頼性を向上する為の耐震構造の収容架です。
ご要望に応じて設計可能です。

・ＦＬタイプ　
床が二重床（フリーアクセスフロア）の場合
・ＳＬタイプ
床が建物の床スラブ直接の場合

この製品についてのお問い合わせはこちら

寸法（mm）

FLタイプ

右にスクロールしてご覧ください

収納装置架の寸法	収納装置架数	幅W	高さH（フリアク面から）	奥行きD	柱幅	柱数	概算重量（kg）
高さ2,300 巾（520）奥行400以下（D=1,470時）	8	2,405	2,555～2,605	1,470	150	2	960
	10	2,930					1,040
	12	3,455					1,150
	14	4,135				3	1,550
	16	4,660					1,630
	18	5,185					1,840
高さ2,750 巾（520）奥行400以下（D=1,470時）	8	2,405	3,005～3,055	1,470	150	2	1,070
	10	2,930					1,150
	12	3,455					1,250
	14	4,135				3	1,720
	16	4,660				3	1,790

SLタイプ

右にスクロールしてご覧ください

収納装置架の寸法	収納装置架数	幅W	高さH（フリアク面から）	奥行きD	柱幅	柱数	概算重量（kg）
高さ2,300 巾（520）奥行400以下（D=1,470時）	8	2,405	2,630	1,470	150	2	760
	10	2,930					820
	12	3,455					880
	14	4,135				3	1,220
	16	4,660					1,280
	18	5,185					1,370
高さ2,750 巾（520）奥行400以下（D=1,470時）	8	2,455	3,080	1,470	175	2	860
	10	2,980					920
	12	3,505					920
	14	4,210				3	1,370
	16	4,735				3	1,440

※本表以外の寸法も制作可能です。
