102-TS 形試験配線盤ページ印刷

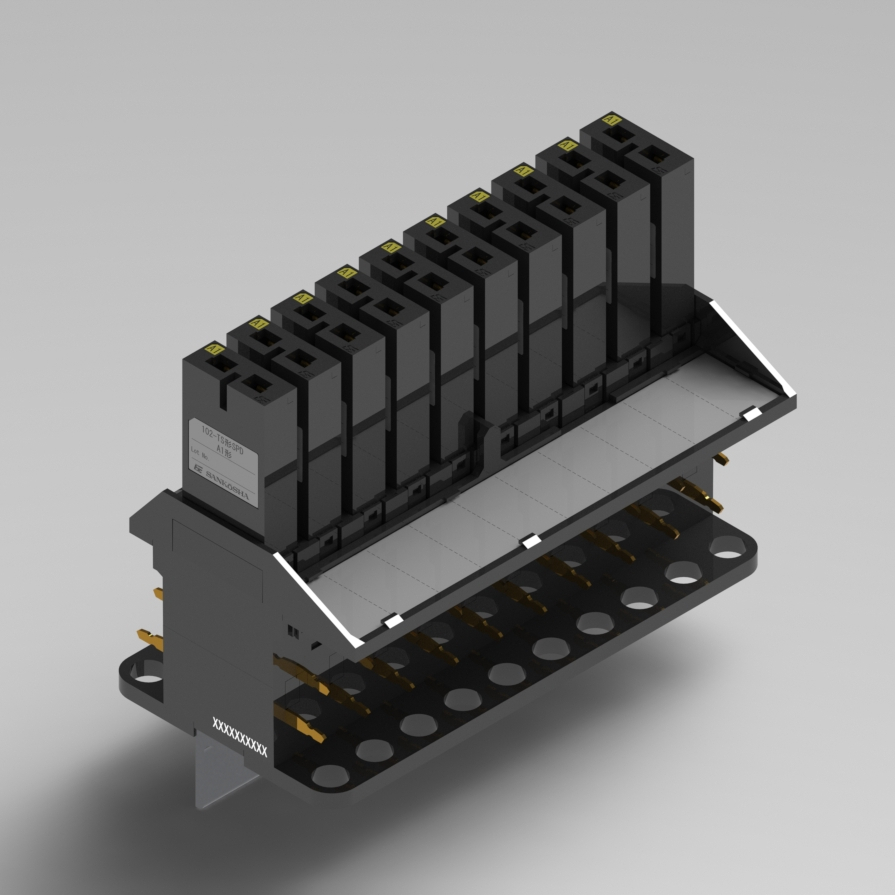

外線と局内の切り分けならびに切り替えに使用するための10回線用の配線盤です。
専用SPDの実装が可能で、通信回線に侵入した異常電圧・電流から回線に接続された各種機器を保護します。

・はんだ(外線側)-ラッピング(局内側)端子とはんだ(外線側)-はんだ(局内側)端子の2タイプ
・高さ方向が160mmのため、他端子盤と共通サイズでMDF等の設計が容易
・着脱可能な示名条片付きで手元での記入が可能
・102-TS形SPDには抜け防止機構あり耐振動性能が大幅に向上

【製品名】102-TS形試験配線盤 はんだ-ラッピング端子、【品目コード】11042988
【製品名】102-TS形試験配線盤 はんだ-はんだ端子、【品目コード】11042989

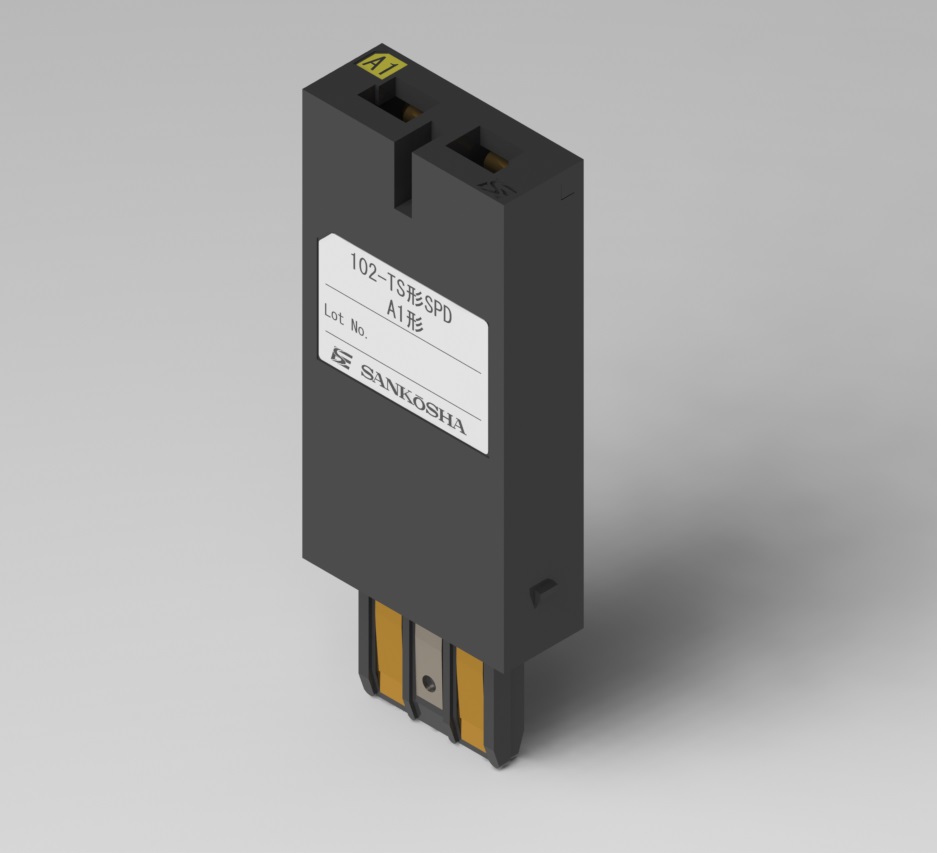

【製品名】102-TS形SPD A1形、【品目コード】11042987

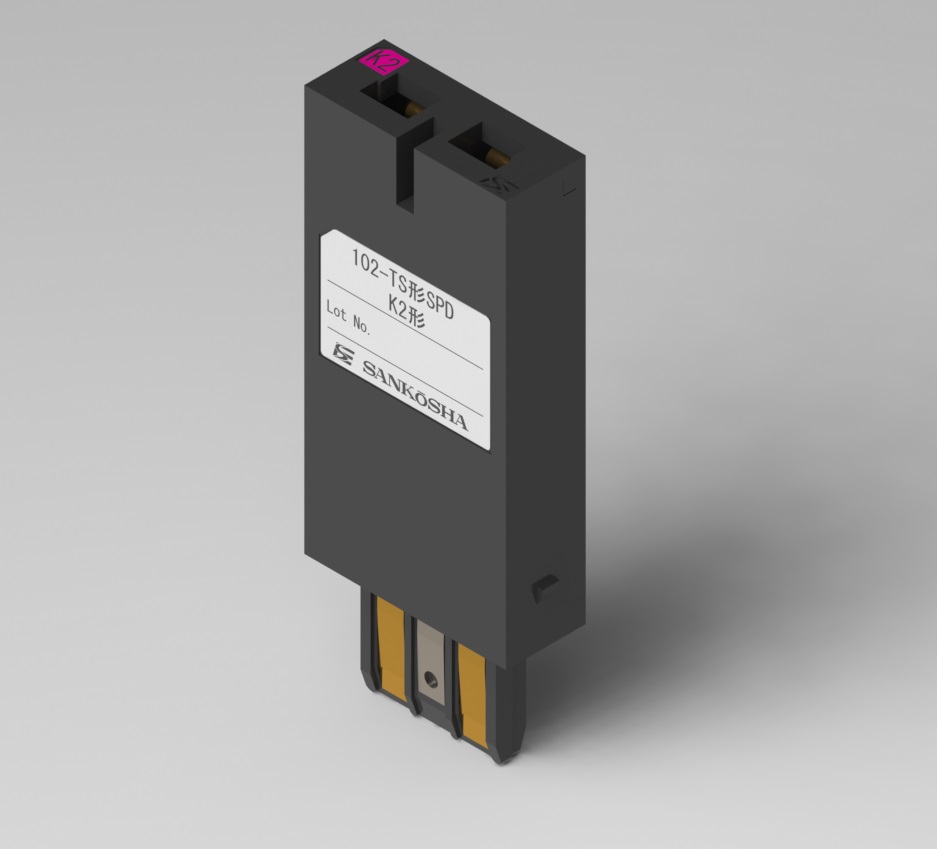

【製品名】102-TS形SPD K2形、【品目コード】11042986

キーワード 試験配線盤

この製品についてのお問い合わせはこちら

仕様

102-TS 形試験配線盤の仕様

項目 測定条件および測定箇所 性能
定格使用電圧 DC500V
定格使用電流 11A
定格インパルス耐電圧

端子間
端子-接地間

1.2/50μs 4kV
定格断面積 ラッピング端子 単線 最大 1mm 1 本
はんだ端子

より線 最大 0.75mm2 1 本
単線 最大 1mm 1 本

絶縁抵抗

端子間
端子-接地間

DC500V 50MΩ 以上
耐電圧

端子間
端子-接地間

AC500V(50Hz/60Hz) 1 分間
接触抵抗

入出力間
DC100mA

0.1Ω 以下
短時間耐電流 入出力間 AC90A 1 秒間
温度上昇

入出力間
定格使用電流にて

45K 以下
SPD 挿抜回数 50 回

※性能測定時の温度・湿度は、JIS Z 8703(試験場所の標準状態)の標準状態温度20±15℃・標準状態湿度65±20%によります。

102-TS 形SPD A1 形の仕様

項目 測定条件および測定箇所 性能
最大連続使用電圧 UC DC180V
定格電流 DC100mA
挿入損失

DC~1MHz
X1・X2-Y1・Y2間

1.0dB 以下
直流放電開始電圧

100V/s
X1-C 間,X2-C 間

350V±20%
インパルス放電開始電圧

1kV/μs
X1-C 間,X2-C 間

700V 以下
電圧防護レベル UP

1.2/50μs・10kV
X1-C 間,X2-C 間

1500V 以下
インパルスリセット

DC48V 260mA
X1-C 間,X2-C 間

30ms 以下
インパルス耐久性

8/20μs・5kA×2
X1・X2-C 間

10 回(カテゴリC2)

10/350μs・2.5kA×2
X1・X2-C 間

2 回(カテゴリD1)
交流耐久性

50Hz 0.5A 1 秒
X1・X2-C 間

5 回
直流抵抗

T=23℃±2℃
X1-Y1間,X2-Y2間

10Ω 以下
静電容量

f:1MHz 1Vrms 0Vbias
Y1-C,Y2-C 間

10pF 以下

サーミスタ不動作特性
(定格電流値)

DC60V,T=20℃
X1-Y1間,X2-Y2間

120mA
サーミスタ動作特性

AC250V,T=20℃
X1-Y1間,X2-Y2間

500mA 通電時、
90 秒以内に動作

絶縁抵抗

DC180V
X1-C 間,X2-C 間

100MΩ 以上
電力線混触

AC250V 3A 1 秒
X1-C 間,X2-C 間
Y1-C 間,Y2-C 間

GDT またはPTC の保護動作

※性能測定時の温度・湿度は、JIS Z 8703(試験場所の標準状態)の標準状態温度20±15℃・標準状態湿度65±20%によります。

102-TS 形SPD K2 形の仕様

項目 測定条件および測定箇所 性能
最大許容回路電圧 UC DC165V
AC120V
定格電流 3A
最大使用電流

4A(連続10 分)
挿入損失

0~10MHz
X1・X2-Y1・Y2間

1.0dB 以下
直流放電開始電圧

AV モード
X1-C 間,X2-C 間

350V±20%
電圧防護レベル UP

1.2/50μs 4kV
X1-C 間,X2-C 間

1500V 以下
インパルス耐久性

8/20μs・2kA×2
X1・X2-C 間

10 回(カテゴリC2)

10/350μs・0.5kA×2
X1・X2-C 間

2 回(カテゴリD1)
直流抵抗

X1-Y1間,X2-Y2間

100mΩ 以下
絶縁抵抗

DC250V
X1-C 間,X2-C 間

100MΩ 以上
交流耐久性

50Hz、0.5A、1s
X1-C 間,X2-C 間

5 回

※性能測定時の温度・湿度は、JIS Z 8703(試験場所の標準状態)の標準状態温度20±15℃・標準状態湿度65±20%によります。

外形寸法図(単位: mm)

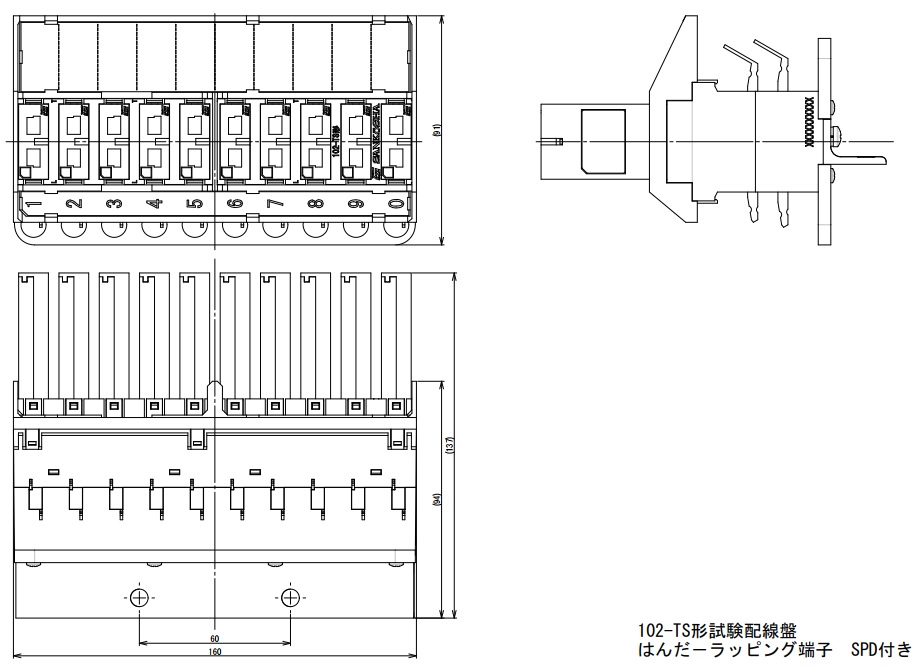

102-TS形試験配線盤 はんだ-ラッピング端子 SPD付き

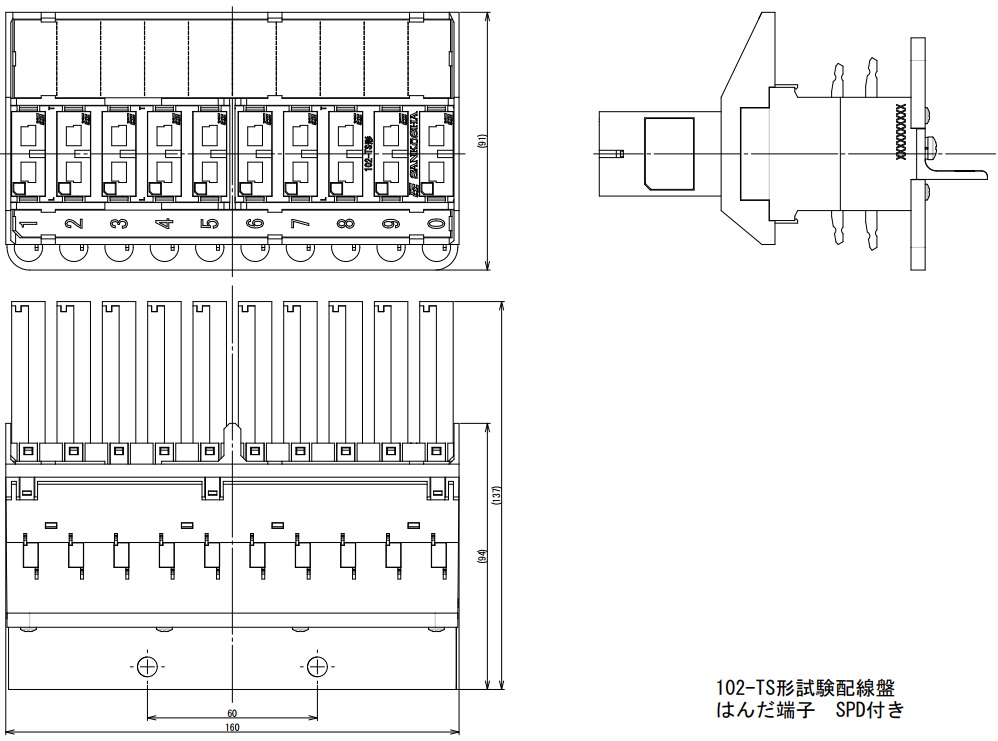

102-TS形試験配線盤 はんだ端子 SPD付き
