モジュール式光成端パネル

モジュール化された各種カセットにより、様々な機能を搭載可能な光成端パネルです。成端モジュール、スプリッタモジュール、WDMモジュールなど、必要とされる機能がカセットで提供され、容易に追加変更する事ができます。また19インチラック、雑架、各種成端箱に収容可能で、小容量の構成から大容量の構成に柔軟に対応します。

カセット

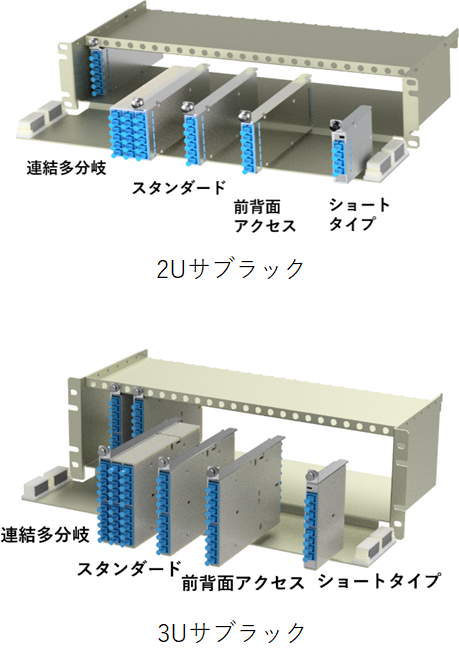

・2Uタイプ、3Uタイプの2つのサイズ

・全前面アクセスまたは前背面アクセス選択可

・標準カセットの他、奥行きの短いショートタイプ、複数のカセットを連結した連結多分岐タイプの品ぞろえ

・2Uカセットで前面最大SC 6ポート/LC-D 12ポート(背面SC 5ポート/LC-D 10ポート)、3UカセットでSC 10ポート/LC-D 20ポート(背面SC 9ポート/LC-D 18ポート)個搭載可能

・各カセットは成端ポートに加えて、スプリッター(2, 4, 8, 12, 16, 32分岐)、WDM(映像・データ)、DWDMフィルター(50GHz, 75GHz, 100GHz)などの、お客様の希望するあらゆる光コンポーネントが搭載可能

サブラック

・カセットモジュール収容のサブラックは、2Uタイプ、3Uタイプに加えて、オープンタイプのシャーシが選択可能

・最大25個のカセットを搭載(19インチ・ラック)

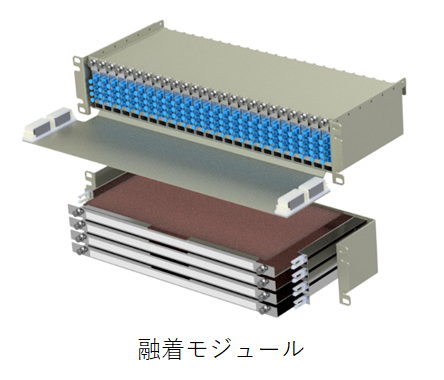

・融着用に、融着モジュールを、別途追加可能



設置

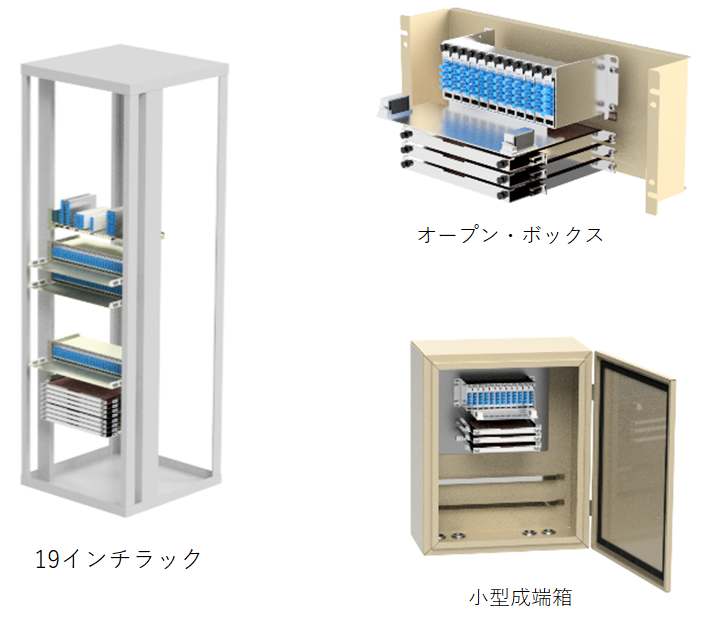

サブラックは、19インチラック、雑架、各種ボックスに取付け可能
