雷サージカウンタ

【新製品】SCAR11DL-2ページ印刷

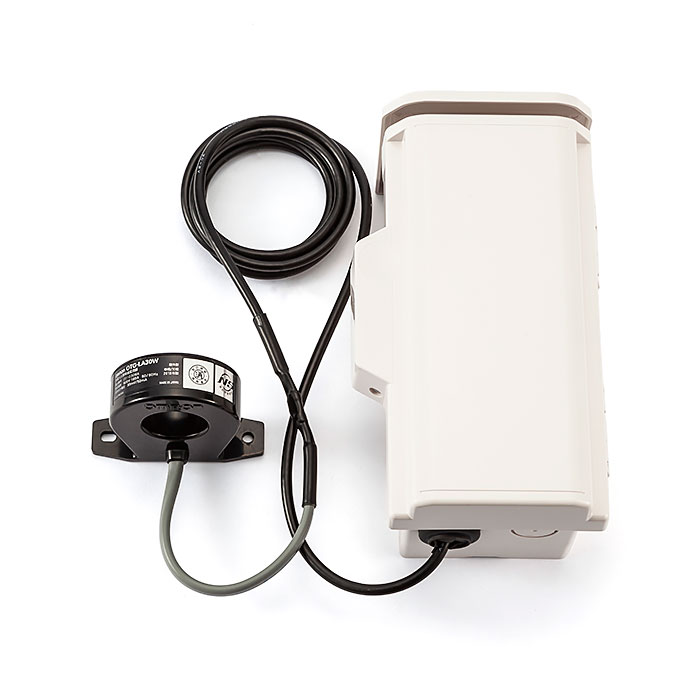

  • 屋外用サージカウンター SCAR11DL-2/WP2

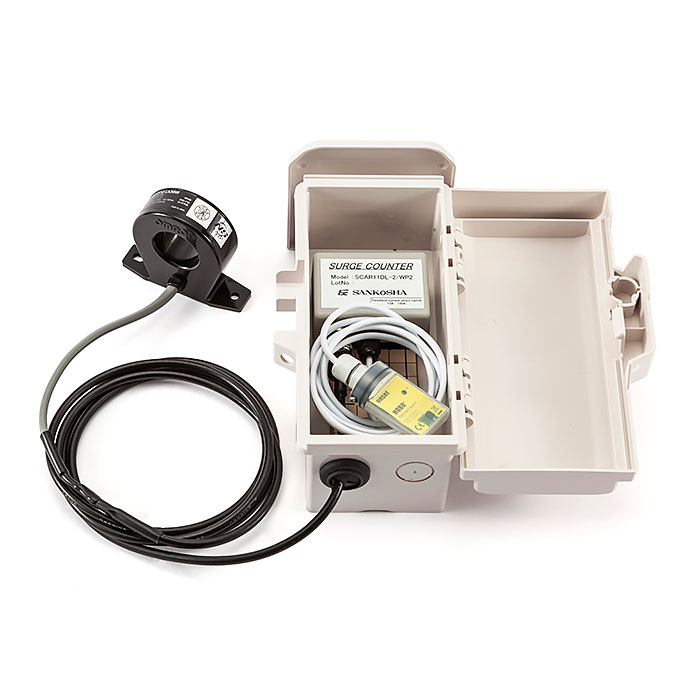

  • 屋外用サージカウンター SCAR11DL-2/WP2 のケース内

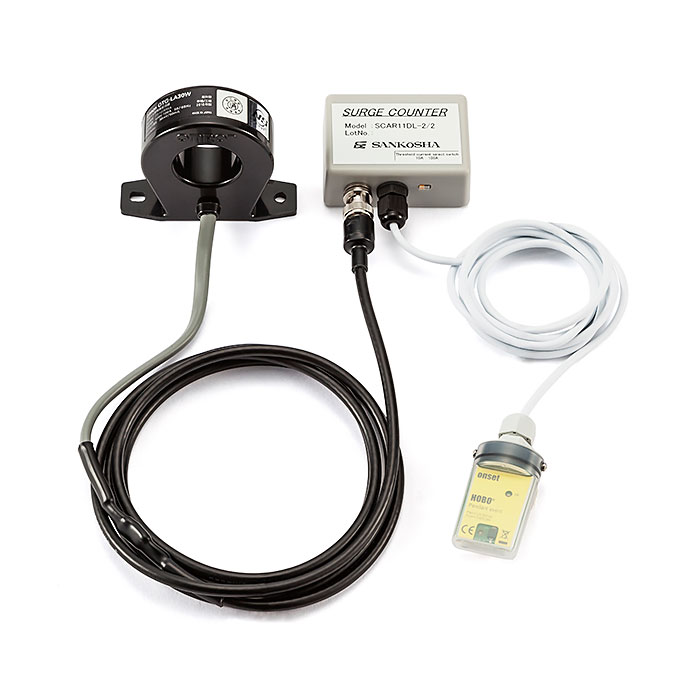

  • 屋内用サージカウンター SCAR11DL-2/2
  • 屋外用サージカウンター SCAR11DL-2/WP2
  • 屋外用サージカウンター SCAR11DL-2/WP2 のケース内
  • 屋内用サージカウンター SCAR11DL-2/2
  • RoHS

IEC 62561-6: 2016 適合

接地線に流れるサージ電流の通過回数と日時を記録する雷サージカウンタ
落雷または雷サージ侵入有無を確認できるため、雷対策効果の確認や機器故障の原因切り分けに役立ちます。

確認できる内容
・検出回数
・検出日時

・電流検出しきい値 (10A/100A) の切替可能
・直撃雷対応 (10/350μs 50kA)
・CT による電流検出
・外部電源不要
・専用ケースで屋外も対応 (SCAR11DL-2/WP2)

製品情報 製品名:屋外用: SCAR11DL-2/WP2、屋内用: SCAR11DL-2/2
品目コード:屋外用: 11042833、屋内用: 11042832

この製品についてのお問い合わせはこちら

仕様

検出方法 CT 貫通穴 Φ30
検出電流
  • 12A (設定値 10A ± 20%)
  • 120A (設定値 100A ± 20%)
条件: 8/20μs
記録 検出日時(日付、時刻) 件数: 1,600 件まで
表示 外部 PC 専用ソフトウェアを使用
通信 USB USB 専用ケーブル (別売り)
電源 内蔵電池(寿命約1年) ユーザー交換可能
環境 屋外用と屋内用あり
  • 屋外用 (SCAR11DL-2/WP2)
  • 屋内用 (SCAR11DL-2/2)
寸法 (W)119mm × (H)211mm × (D)101mm CT 部を除いた屋外用ケースの外形です

記録の表示・確認について

雷サージカウンタに保存された記録(検出日時など)は、雷サージカウンタと PC を接続して表示・確認します。

  • PC (別途ご用意ください)
  • USB 専用ケーブル (別売りオプション品)
  • 専用ソフトウェア (別売りの USB 専用ケーブルに付属)

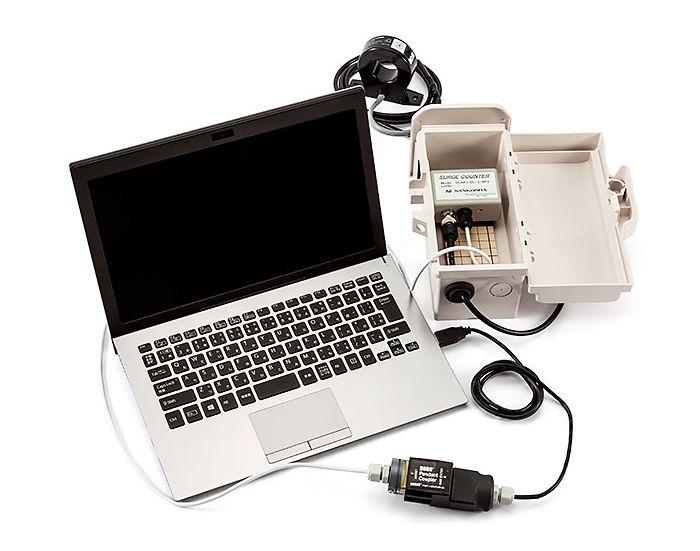

雷サージカウンタとPCの接続イメージ
サージカウンタとPCの接続イメージ(本製品に PC は含まれません)

別売りオプション品

雷サージカウンタ SCAR11DL-2 と PC を接続する専用ケーブルです。

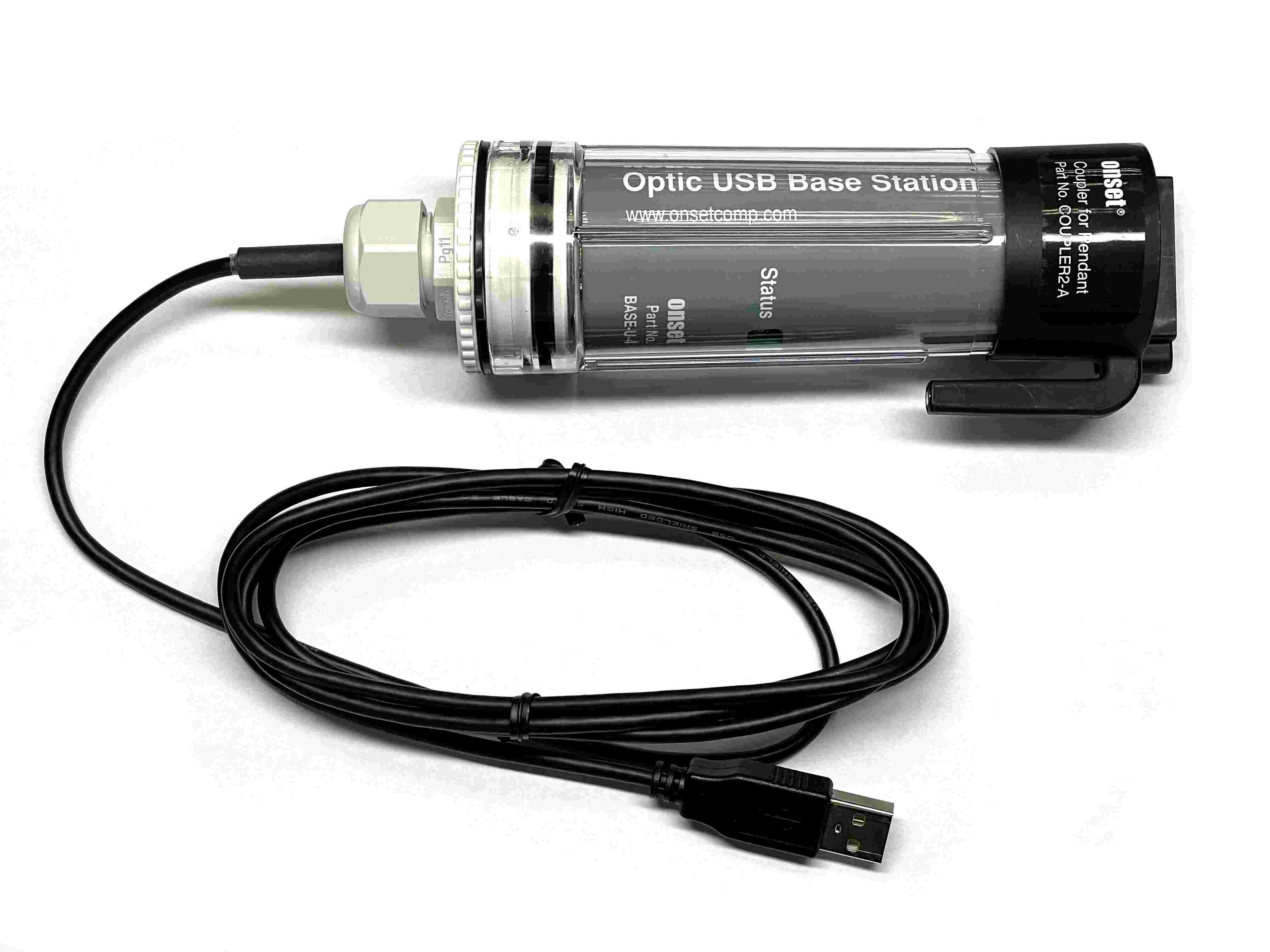

PC接続用USB専用ケーブル
USB 専用ケーブル
製品名 USB専用ケーブル
品目コード 11042834
