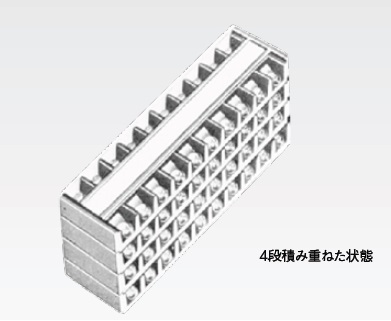

端子板
SA-12（1段）ページ印刷
環境条件
使用場所： 屋内および屋外用器具箱内
使用温度・湿度： -20°C ～ +60°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -20°C ～ +60°C の範囲、90% 以下（結露のないこと）

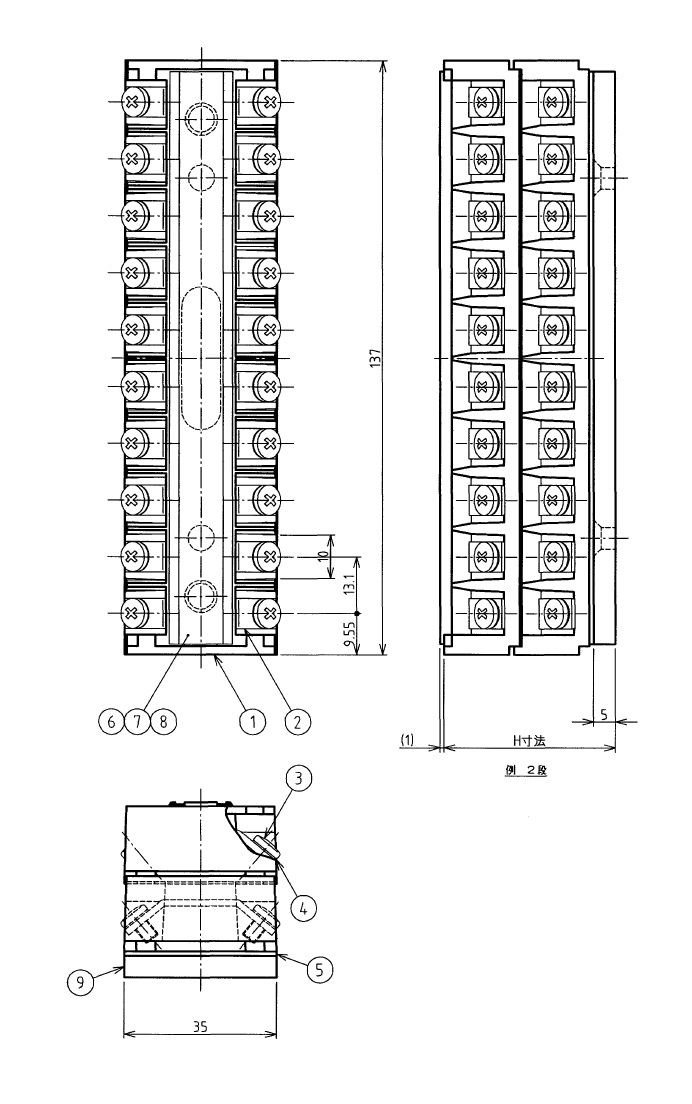

外観図（単位: mm）
| 番号 | 部品名称 |
|---|---|
| 1 | 端子本体 |
| 2 | 端子金具（小） |
| 3 | 端子ねじ（M3.5×6） |
| 4 | 平座金 |
| 5 | 絶縁シート |
| 6 | 示名条片 |
| 7 | 透明板 |
| 8 | 配線表示カード |
| 9 | ベースA |
仕様
| 端子構造 | 両側ねじ 5対（1段の場合） |
|---|---|
| 絶縁材料 | フェノール樹脂 |
| 絶縁抵抗（端子間、端子-取付金具間） | 直流 500V にて 500MΩ 以上 |
| ねじ端子の大きさ | M3 × 6 |
| 適合心線径 | 0.5 ～ 2 mm2 |
| 寸法 | (W) 137 mm × (D) 35 mm × (H) 24 mm |
| 質量 | 約 160 g |
