特殊信号発光機用保安器

HM5形ページ印刷

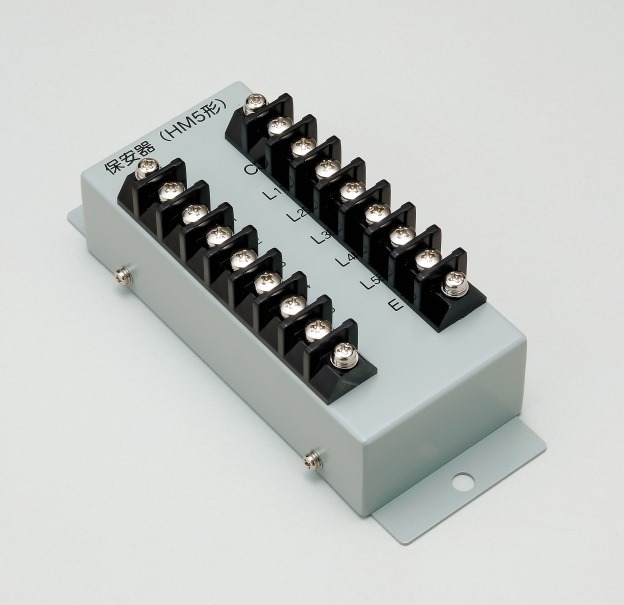

  • HM5形の画像

特殊信号発光機用制御器を、雷サージなどの異常電圧から防護する保安器
・LED形回転形信号制御器用

公称回路電圧:直流 24V

製品情報 製品名:特殊信号発光機用保安器 HM5形

この製品についてのお問い合わせはこちら

仕様

公称回路電圧 - 直流 24V
最大許容回路電圧 各T端子~ C端子間 直流 27V
内部直流抵抗 各L端子~T端子間 3Ω ± 10%
回路電流容量(連続) - 0.8A
直流放電開始電圧 動作電圧
各L端子~C端子間素子単体
400 ± 100V
インパルス放電開始電圧 動作電圧
各L端子~C端子間素子単体
10/200μs 3,000V 印加時、750V以下
保護レベル 各T端子~C端子間 各L端子 ~ C端子間に 10/200μs 3,000V 印加時、50V以下
ブレークダウン電圧 各T端子~C端子間 各T端子 ~ C端子間に 1mA 通電時、31.5~40V
インパルス繰り返し電流耐量 各L端子~C端子間 10/200μs 200A、100回
耐電圧 各端子~保安器取付板間 交流 1,500V 1分間
絶縁抵抗 各端子~保安器取付板間 100MΩ 以上 (250V 絶縁抵抗計で測定)
寸法 - (W)66.4mm × (D)158mm × (H)50mm
質量 - 約 450g
