ATS-P地上子用

CBS-0.2kVAページ印刷

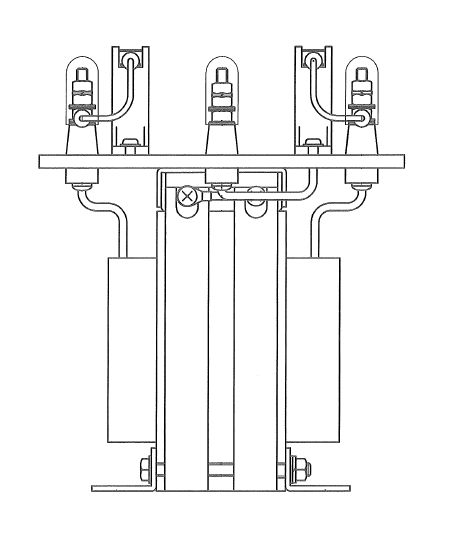

  • CBS-0.2kVA のイメージ図

ATS-P地上子の各種電源用耐雷トランス

・単相
・容量(連続)200VA
・電圧比 110V:110V
・静電シールド有
・サージ移行率 1/1000以下

製品情報 製品名:クリーンバリア CBS-0.2形

この製品についてのお問い合わせはこちら

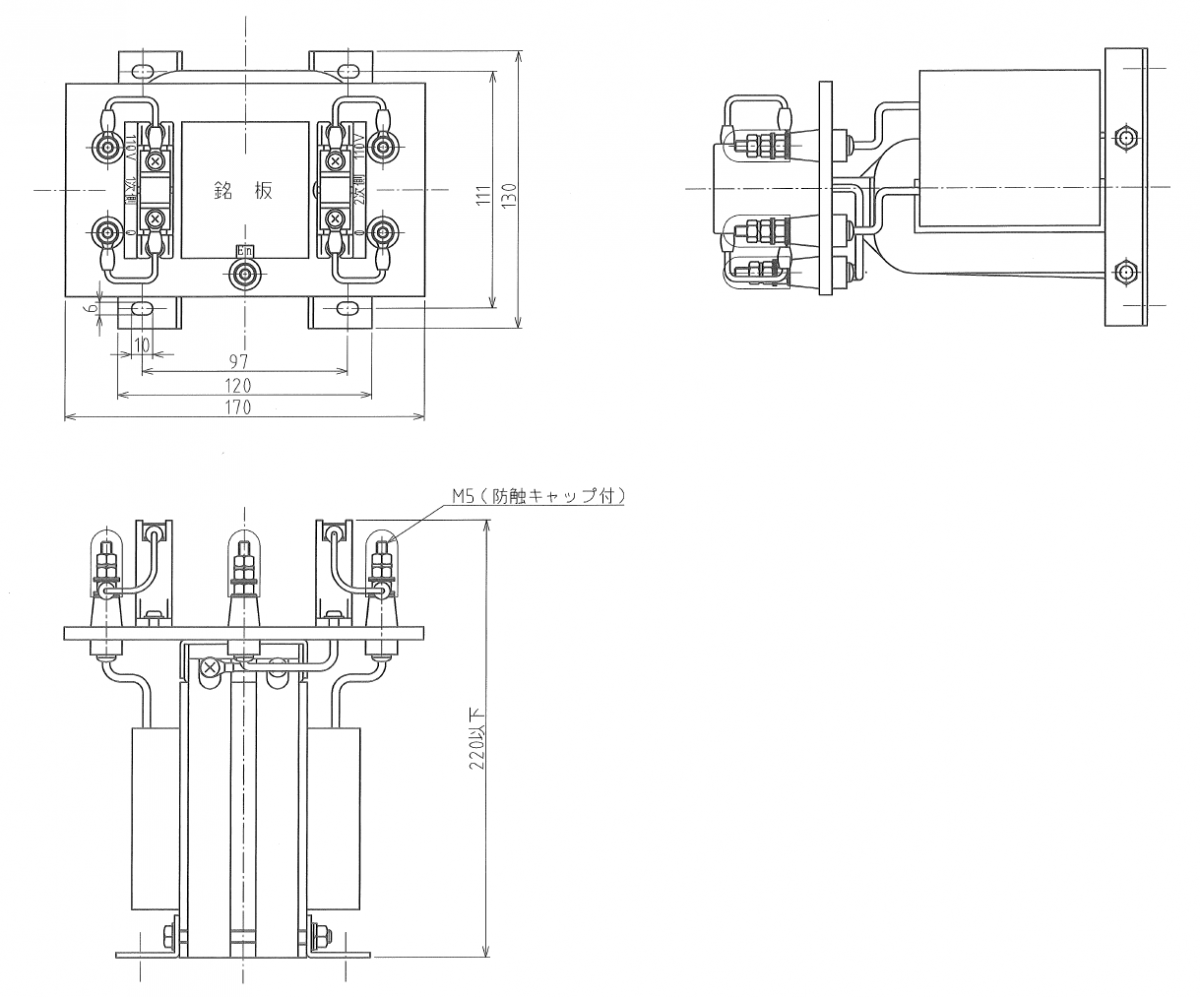

外観図(単位: mm)

CBS-0.2kVA の 外観図

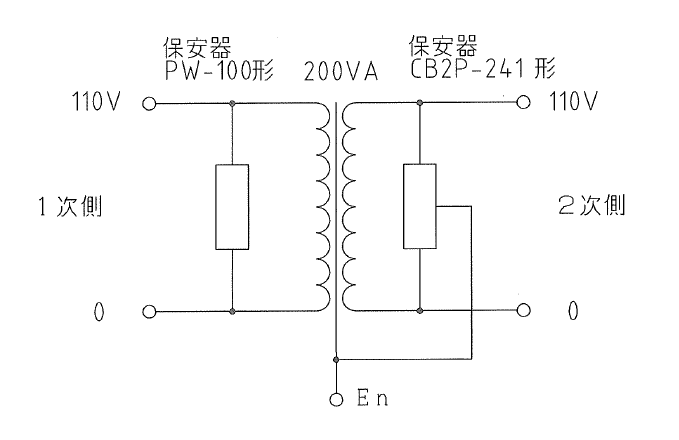

回路図

CBS-0.2kVA の 回路図

仕様

項目 性能
容量(連続) 200VA
周波数 50/60Hz
耐電圧

1次側~2次側、1次側~シールド(En)間:インパルス1.2/50μs 30kV、AC10kV 1分間

2次側~シールド(En)間:AC3kV 1分間

電圧比 1次側:2次側 110V:110V(入力変動±20%)
電圧変動率 10%以下
相数 単相
静電シールド
効率 85%以上
絶縁の種類 JIS C 4003「電気絶縁ー熱的耐久性評価及び呼び方」による耐熱クラスB
温度上昇限度(抵抗法測定) 55℃以下(周囲温度60℃)(JIS C 6436「電子機器用小形電源変圧器」より)
サージ移行率 1/1,000以下

絶縁抵抗

  • 1次側~2次側
  • 1次側~シールド(En)間
  • 2次側~シールド(En)間
100MΩ以上(DC500Vにて)

寸法

(W)170mm × (D)130mm × (H)220mm
