ATS-P地上子用

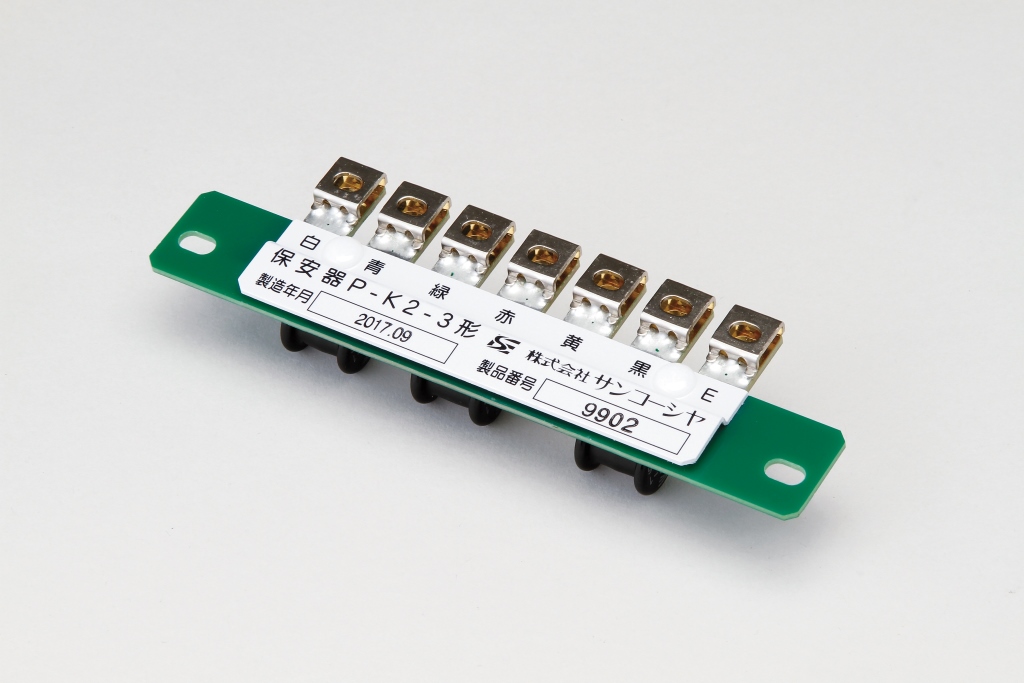

クロージャ実装用保安器 P-K2-3形ページ印刷

ATS-P (N) クロージャ用の保安器

日本エフ・ティ・ビー(株)製の下記端子台に対応しています
・SBB-106-7P
・SBB-106-7R

この製品についてのお問い合わせはこちら

仕様

項目 測定箇所 性能
直流放電開始電圧 白、青、緑、黄、E端子~黒端子間 280V 以上
保護レベル 10/200μs 3kV印加 白、青、緑、黄、E端子~黒端子間 800V 以下
制限電圧 10/200μs 200A 白、青、緑、黄、E端子~黒端子間 500V 以下
インパルス繰り返し電流耐量
10/200μs 200A
白、青、緑、黄、E端子~黒端子間 50回
インパルス繰り返し電流耐量
試験後の直流放電開始電圧
白、青、緑、黄、E端子~黒端子間 260V 以上
インパルス繰り返し電流耐量
10/200μs
白、青、緑、黄、E端子~黒端子間 1,000A
絶縁抵抗 直流100Vで測定 各端子間 50MΩ 以上
寸法 - (W)140mm × (D)38mm × (H)24mm
質量 - 約 35g
