ATS-P地上子用

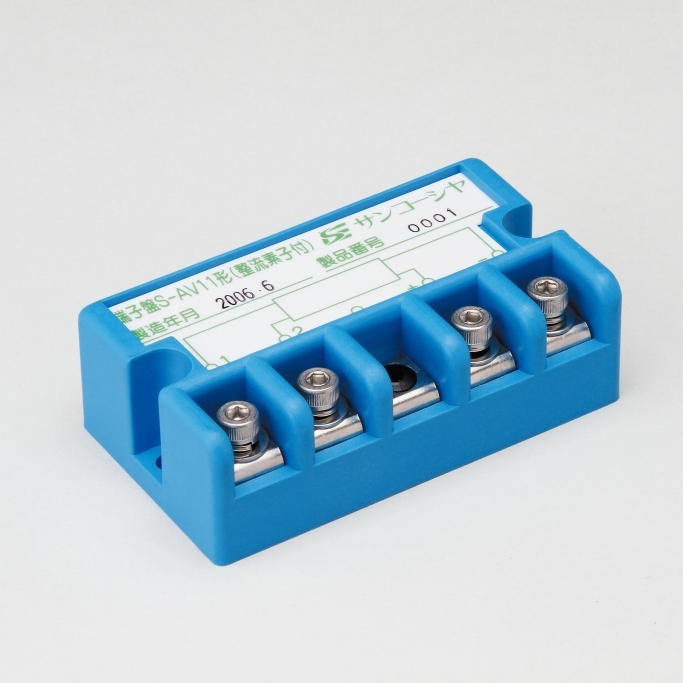

S-AV11形(整流素子付)ページ印刷

ATS-P(N)、ATS-S地上子に使用する保安器端子盤

整流素子付き

この製品についてのお問い合わせはこちら

仕様

下の表は左右にスクロールしてご覧ください

項目 条件 性能
直流放電開始電圧 1~2 端子間 280V 以上
保護レベル 1~2 端子間に 10/200μs 3kV を印加、+~-端子間で測定 800V 以下
制限電圧 1~2 端子間に 10/200μs 200A を印加、+~-端子間で測定 500V 以下
インパルス繰り返し電流耐量 1~2 端子間に 10/200μs 200A 50回
インパルス最大電流耐量 1~2 端子間に 10/200μs の電流波形を通電 1,000A
インパルス最大電流耐量試験後の
直流放電開始電圧
1~2 端子間 260V 以上
整流特性 1、2端子に交流電圧 28V を印加し、+、-端子で測定 全波整流
絶縁抵抗 1~2 端子間を DC 100V  にて測定 50MΩ 以上
寸法 - (W)80mm × (D)45mm × (H)25mm
質量 - 約 80g
